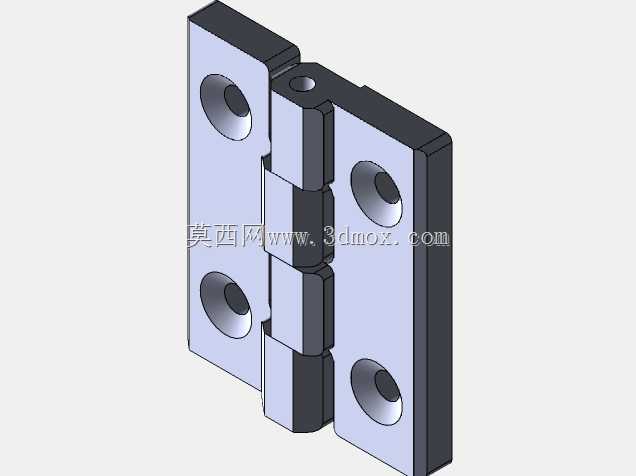

40毫米型材用CNC加工合页铰链结构

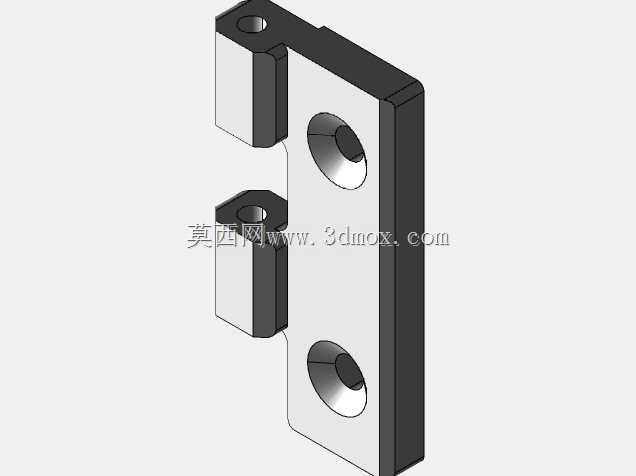

　　这款适配40毫米规格型材的合页结构，是针对工业铝型材机架、设备防护门、小型机柜舱门的开合连接需求设计的机加工件，日常在自动化生产线外围防护、车间小型设备检修门、实验室型材台柜的装配场景中使用频率极高。不同于市面上常见的冲压成型薄款合页，该结构完全采用整块坯料CNC铣削成型，没有拼接焊缝与冲压应力集中点，在频繁开合的使用场景下能保持更稳定的结构强度，不会出现长期使用后页片变形、转轴松旷的问题。从结构设计逻辑来看，固定页片采用长条形直板布局，沿长度方向布置两个沉头安装孔，孔位间距匹配40系列型材的中心槽距，安装时沉头孔可完全容纳内六角螺栓的头部，不会突出页片表面造成剐蹭，同时页片与型材贴合的背面做了平面度精铣处理，

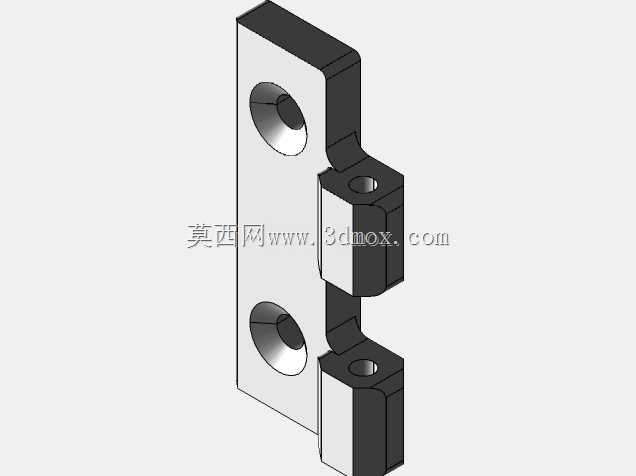

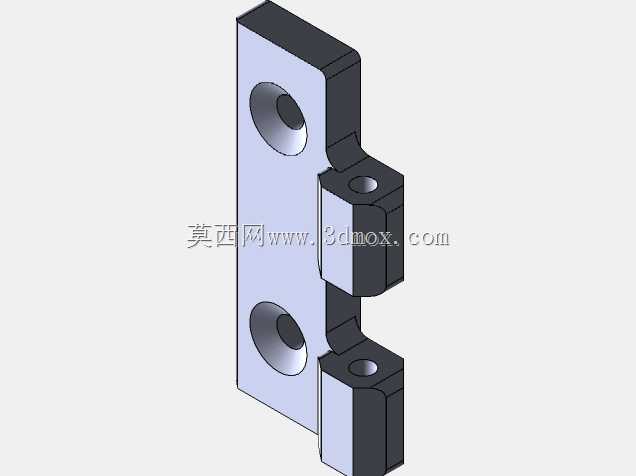

　　安装后能与型材表面完全贴合，不会出现安装翘曲导致的开合卡滞。活动页部分采用分体式双轴座布局，两个独立的轴孔座分别对应固定页上的转轴配合位，相比通长轴套的合页结构，这种分体式设计既减少了转轴配合的接触面积降低转动阻尼，又能在单个轴座出现磨损时单独修配，不需要整体更换合页，降低后期维护成本。安装边界方面，固定页的整体厚度控制在适配型材槽宽的范围内，安装后页片不会突出型材的安装基准面，活动页的转动半径经过反复校核，开合过程中页片边缘不会与40型材的侧边、安装在型材槽内的其他配件发生干涉，完全开合的转动角度可以达到180度，满足防护门完全开启后贴靠机架侧面的使用需求，不会因为开启角度不足导致检修时门体回弹影响操作。在实际选型适配时，

　　需要注意该合页的转轴配合间隙预留了0.1毫米的润滑脂存储间隙，日常维护时只需要定期在转轴位置涂抹少量锂基脂，就能保证长期开合无卡顿，不需要额外加装阻尼结构，依靠加工面本身的粗糙度控制就能实现合适的开合阻尼，不会出现门体随意晃动的问题。结构细节上，所有锐边都做了C0.5的倒角处理，既避免安装时划伤操作人员，也能去除CNC加工产生的毛刺飞边，轴孔位置做了0.2毫米的深度锪平，保证转轴装配后端面与页片表面齐平，没有突出结构。不同于民用家具合页的设计思路，这款工业用合页没有做表面装饰性处理，所有加工面保留机加工后的表面质感，重点保证配合尺寸的精度，两个安装孔的位置度公差控制在0.05毫米以内，安装时不需要额外扩孔调整，

　　直接对准型材槽位的预装螺母就能完成固定，大幅减少现场装配的调整时间。在实际生产线的应用中，这类合页经常被用在需要频繁开启检修的设备防护门上，相比焊接式合页，它的安装不需要焊接作业，不会破坏铝型材的表面氧化层，也不会因为焊接热变形导致型材框架精度受损，后期如果需要更换门体或者调整合页位置，只需要松开固定螺栓就能重新调整，适配性更强。针对40毫米型材的槽道尺寸，合页固定页的宽度刚好卡入型材的安装基准面，安装后不会出现左右窜动，即使螺栓出现轻微松动，合页本身的定位结构也能保证门体的位置精度，不会出现门体下沉、锁孔对位不准的问题。
