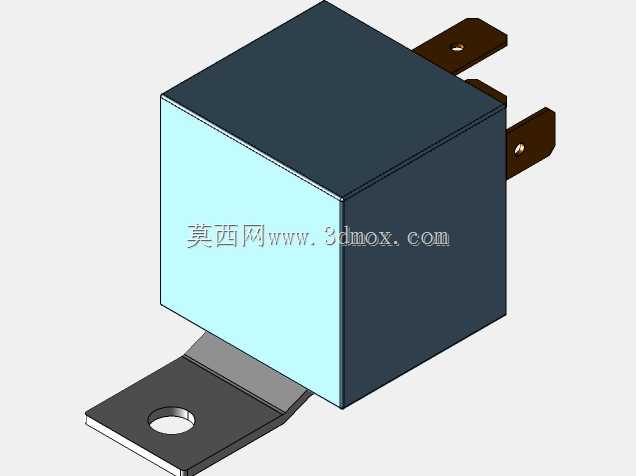

五脚带安装支架汽车继电器结构模型

　　做车载电气改装、工业控制回路布线的时候，这类五脚继电器是绕不开的基础元件，很多刚入行的结构工程师容易只关注触点参数，忽略安装结构和周边干涉问题，这个模型刚好把实际量产件的外形、插脚位置、安装固定结构都还原到位，能直接用来做布局校核。先从实际使用场景说，这类继电器最常见的是在汽车配电回路里，用来控制大灯、油泵、散热风扇这类大电流负载，也会用在小型自动化设备的控制回路里，实现小电流控制大电流的通断，避免控制开关直接带大负载烧蚀触点，也能缩短大电流走线的长度，降低线路压降。从功能特性上看，五脚结构区别于四脚常开款，自带一组常开、一组常闭触点，能实现回路切换功能，比如控制负载在两个工作模式间切换，或者实现互锁控制，外壳采用全密封塑封结构，

　　能阻挡日常使用中的灰尘、水汽侵入，车载场景下还能抵御一定程度的振动和温度交变，避免内部触点氧化接触不良。设计思路上，这个模型还原的是量产成熟件的结构，主体塑壳采用立方体结构，最大化利用内部空间容纳线圈、触点、衔铁组件，没有多余的异形结构，开模成本低，批量生产一致性好；侧面伸出的插脚采用标准间距排布，和市面上通用的继电器插座、线束端子完全匹配，不需要额外定制接插件；底部延伸出的金属安装支架带圆形安装孔，是这类继电器最常用的固定方式，安装时可以通过螺栓直接固定在车身钣金、设备安装板上，支架和塑壳之间的弯折角度经过优化，安装后塑壳和安装面之间留有微小间隙，避免塑壳直接贴在金属面上长期摩擦磨损，也能留出一定的散热空间。

　　说下安装边界和尺寸相关的设计要点，做布局的时候首先要注意插脚侧的预留空间，不能只算继电器本体的尺寸，要给线束端子插拔留出至少15mm的操作空间，不然后期装配、维护的时候根本没法下手；安装支架的开孔位置要和模型上的安装孔对齐，孔径建议比安装螺栓大0.5mm，抵消装配公差，支架的弯折处不要和周边的线束、其他元件干涉，尤其是继电器工作的时候线圈会有轻微发热，周边不要紧贴不耐温的塑料件或者线束，最好留出3mm以上的间隙。另外要注意，这类继电器的插脚是有极性的，线圈的两个引脚如果接反虽然不会烧件，但会影响部分带指示灯款的正常工作，建模的时候已经把插脚的排布位置做准，做线束设计的时候可以直接从模型上提取点位，不用再反复核对实物尺寸。

　　很多工程师做三维布局的时候喜欢随便找个方块代替继电器，最后装配的时候才发现插脚位置不对、安装支架和周边结构撞件，这个模型把所有和装配相关的结构都做了还原，包括塑壳的脱模斜度、插脚的厚度、安装支架的弯折弧度，用来做设备的电气布局、干涉检查完全够用，不管是做车载改装的配电盒设计，还是小型自动化设备的控制箱布局，都能直接调用，减少反复核对实物尺寸的工作量。实际选型的时候还要结合负载电流选对应的触点容量，但结构层面的安装尺寸、接插件位置是通用的，这个模型覆盖了最常用的12V/24V五脚继电器的结构特征，适配绝大多数同规格的量产产品，不用再单独建模。
