变电站用施耐德SM6 IM中压开关设备结构

　　在城市配网改造、工业厂区变电站、商业综合体配电房这类场景里，中压开关设备是10kV等级配电系统的核心保护与分断单元，施耐德SM6系列的IM型柜型，是环网供电、终端配电方案里应用极广的一款设备，做三维建模的时候首先要贴合现场安装的实际边界条件，不能只做外观的形似。先从安装维度说，这类柜型属于立式户内安装设备，常规单柜的宽度尺寸控制在375mm到750mm区间，深度统一为840mm，高度根据柜内功能单元配置在1600mm到2000mm之间，建模的时候要预留出柜顶母线桥的安装空间，柜底要留出100mm高度的电缆进出线仓余量，侧面和相邻柜体拼接的位置要预留2mm的安装公差间隙，靠墙安装的话柜背要留出至少150mm的散热与检修通道，

　　这些尺寸边界是现场施工时卡得最严的部分，建模时如果忽略，后续做整站配电布置的时候就会出现干涉问题。再讲设备的实际用途，这款IM柜是负荷开关与熔断器组合的保护单元，主要作用是对变压器回路进行控制与短路保护，正常运行时可以分合负荷电流，当变压器侧出现短路故障时，熔断器会快速熔断触发负荷开关三极分闸，切断故障回路，避免故障范围扩大，在环网接线的配电系统里，这类柜型也可以作为环网联络单元使用，实现不同供电回路的切换，保障非故障段的持续供电。从功能特性的建模还原角度，柜体采用覆铝锌钢板折弯拼接的结构，外壳防护等级达到IP4X，能够防止直径大于1mm的固体异物进入柜内，适合配电房内多尘的运行环境；柜正面的操作面板区域要还原操作手柄的位置、

　　机械联锁的结构、状态指示窗的布局，机械联锁是这类设备的核心安全结构，建模时要体现出只有当接地开关处于分闸位置时，负荷开关才能进行合闸操作，只有负荷开关分闸后，柜门才能打开的联锁逻辑对应的结构位置，虽然三维模型不需要做运动仿真，但结构位置的准确还原能让选型人员直观判断操作空间是否足够。设计思路上，这款柜型采用模块化的单元设计，单个功能柜可以独立运输、安装，后期扩展的时候可以直接在侧面拼接其他功能单元，不需要对原有柜体进行大规模改造，建模的时候要把柜体的模块化拼接面做平整，拼接处的密封胶条、连接螺栓孔的位置要准确对应，方便后续做整排柜体的装配布置；柜内的隔室划分要清晰，母线室、开关室、电缆室、低压控制室之间用金属隔板完全分隔，

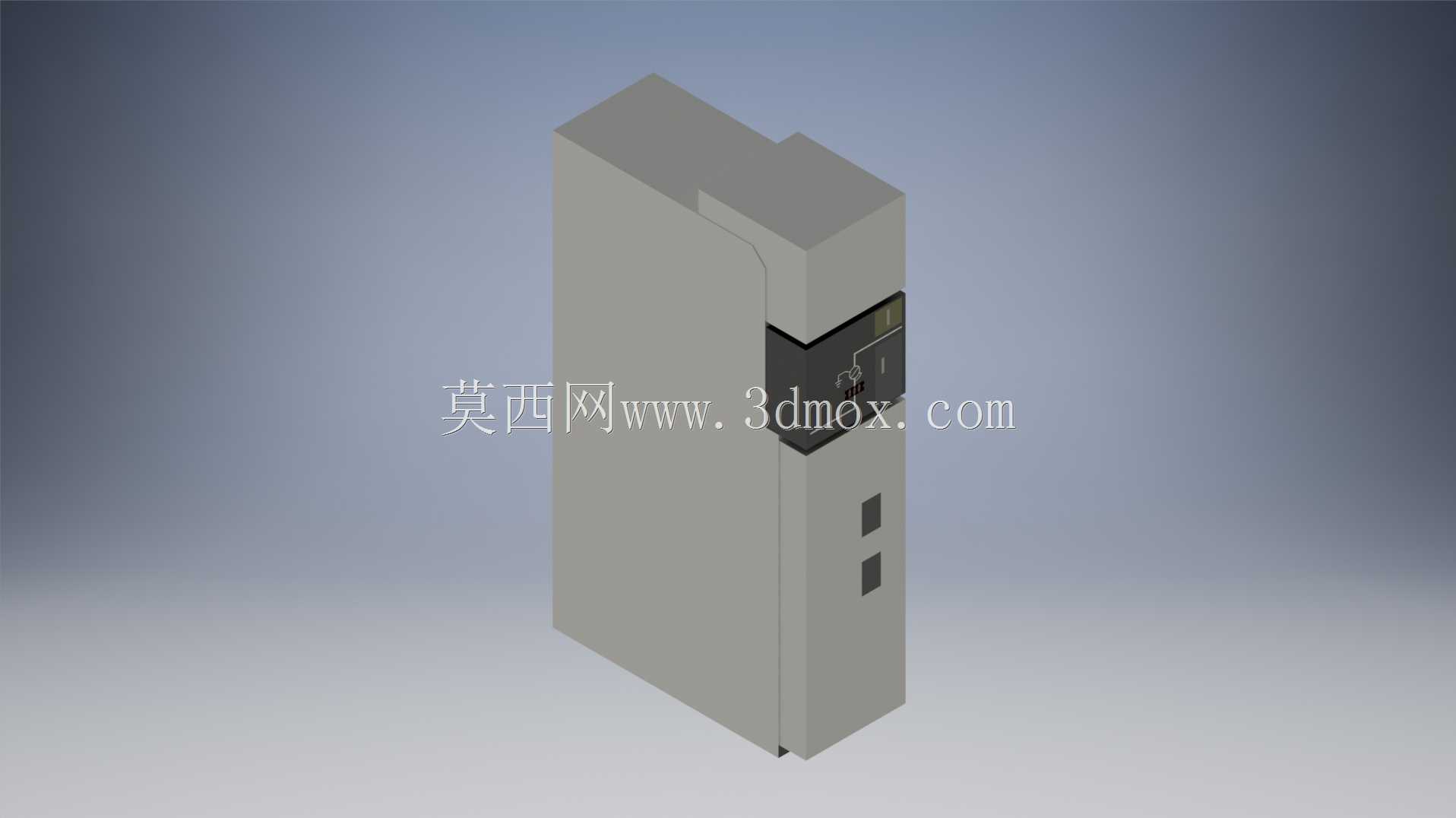

　　避免某一个隔室出现故障时电弧窜入其他隔室引发更大事故，建模时要体现出各个隔室的隔板位置，不能把柜内做成一个连通的空腔。外形上柜体采用浅灰色的户外耐候塑粉喷涂，正面操作区域有黑色的功能标识区，状态指示窗可以直观显示开关的分合闸、接地位置，柜身下部有两个方形的电缆室盖板，方便现场进行电缆头的制作与接线作业，建模时这些细节的还原能让模型更贴近真实设备的状态，不管是做配电房的三维布置方案，还是做设备的安装培训演示，都能满足使用需求。另外要注意的是，这类设备的柜顶泄压通道方向是朝上的，建模时不要把泄压口的方向做反，现场安装时泄压口正上方不能布置桥架或者其他管道，避免故障时泄压的高温气体引燃周边设备，这个细节是很多新手建模时容易忽略的点，也是配电设计时必须考虑的安全边界。
