变电站用施耐德SM6QM中压开关柜体结构

　　在城市配网改造、工矿企业变配电站、商业综合体配电房这类10kV级中压配电场景里，SM6系列开关柜是应用占比颇高的充气式环网柜品类，本次还原的QM单元作为该系列里的断路器出线单元，承担着中压回路过载、短路保护与正常分合负荷电流的核心作用，区别于负荷开关单元，QM单元内置真空灭弧室与配套操作机构，可开断短路电流，是出线回路、变压器进线回路的核心保护载体。

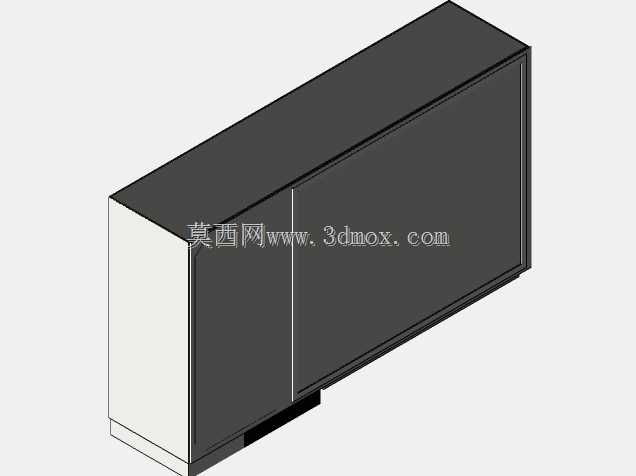

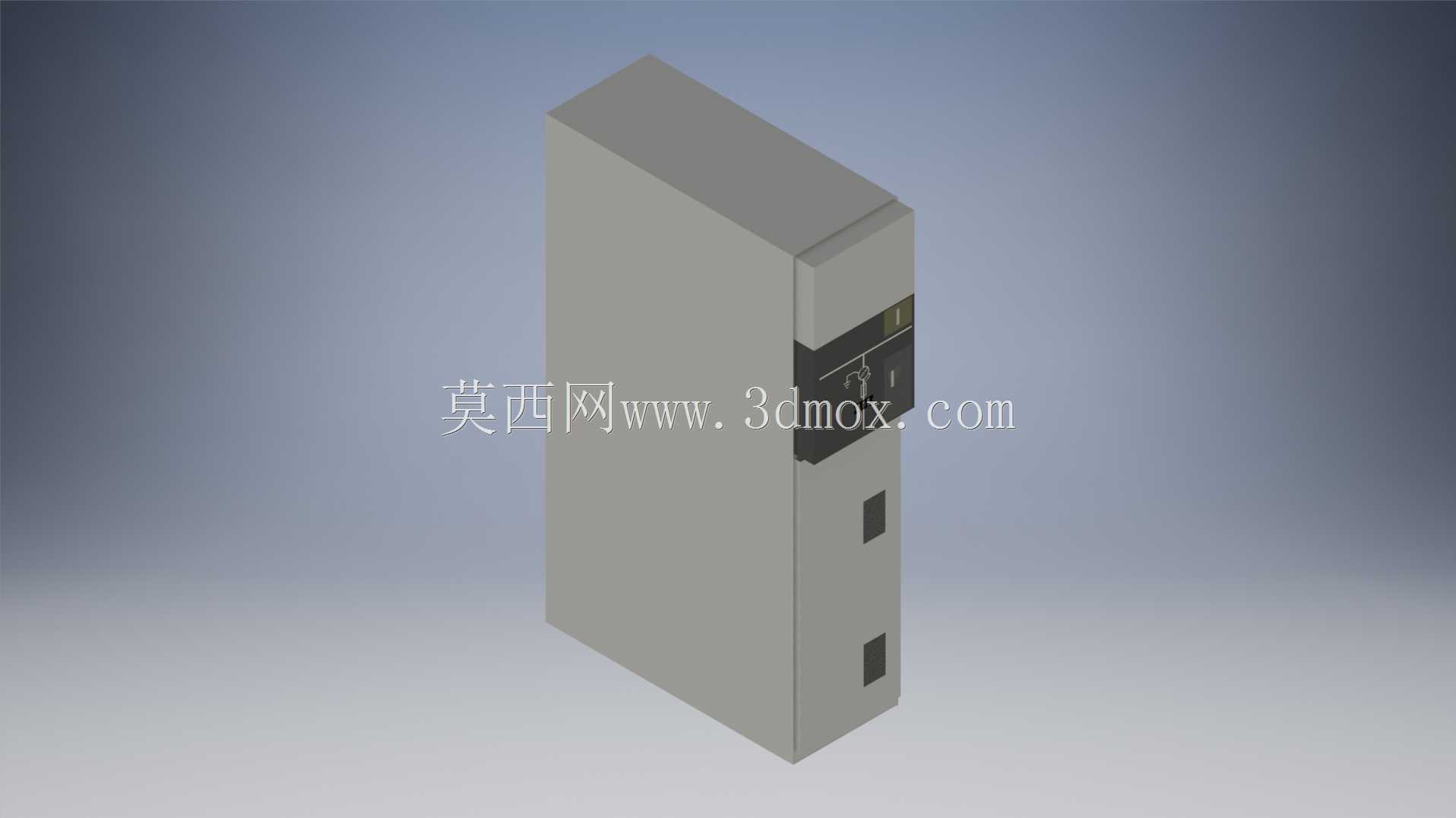

　　从三维建模的还原逻辑来看，该柜体采用立式单柜结构，整体外形遵循行业通用的户内中压柜安装边界，柜体宽度适配标准柜型的并排拼接需求，深度满足柜后预留150mm以上安全散热与维护间隙的现场要求，高度匹配常规配电房2.8m净空下的顶部母排布置空间，建模时严格还原了柜体的安装孔位布局：底部的槽钢安装固定孔间距符合国标配电柜安装尺寸要求，侧面的拼接螺孔位置与同系列其他功能单元（如进线单元、计量单元、PT单元）完全对齐，可直接在装配环境下完成多柜拼接的模拟校验，无需二次调整孔位坐标。

　　柜体正面的操作区域做了分区域的结构还原：上部的操作面板预留了分合闸按钮、状态指示窗、机械闭锁装置的安装位，建模时还原了操作机构的机械联锁逻辑对应的结构限位——即只有当断路器处于分闸位置时，柜门的解锁机构才能动作，避免带负荷误开柜门的安全隐患，这部分结构的还原重点在于操作轴的行程限位、联锁挡板的运动轨迹，完全参照实物的机械动作逻辑做了实体建模，而非简单的贴图示意。中部的观察窗位置对应内部断路器的触头位置指示，建模时预留了透明件的安装槽位，可直接赋予玻璃材质模拟现场观察效果。下部的电缆室门预留了电缆穿孔的密封位，适配3*300mm²中压电缆的进出线空间，同时还原了接地开关的操作孔位与联锁结构，保证接地开关合闸时电缆室才能开启的安全逻辑。

　　从设计思路的还原角度，该柜体采用SF6气体绝缘的共箱式结构，建模时将气箱部分做了独立的实体划分，气箱的焊接边、密封槽位置都做了细节还原，方便后续做密封性能仿真、气箱强度校核时直接提取模型特征；柜体的外壳采用覆铝锌板折弯结构，建模时还原了板材的折弯圆角、拼接咬边结构，所有板厚均按照实际产品的2mm覆铝锌板参数设置，可直接用于板材展开下料的工艺参考。柜内的母排布置采用下进上出？不对，SM6QM的母排是顶部共箱母排，建模时顶部的母连接套管位置完全对齐标准母排中心距，多柜拼接时母排可直接贯通，无需额外做过渡排的调整，这部分的尺寸精度控制在0.5mm以内，完全满足工程装配的公差要求。

　　在实际工程应用中，这类柜型常安装于户内配电房、箱式变电站内部，对安装的水平度有明确要求，建模时底部的安装基准面做了平整化处理，可直接在装配环境中模拟槽钢基础的调平校验；柜体的散热结构方面，因为是充气式绝缘柜，外壳的散热孔主要集中在电缆室与机构室区域，建模时还原了散热孔的排布密度与冲孔尺寸，可用于后续的温升仿真模拟，验证柜内元件在额定电流下的温升是否符合国标要求。另外，柜体的二次接线室位置在正面上部的小室，建模时预留了二次线的走线槽位、端子排安装导轨位置，可直接用于二次布线的三维模拟，校验二次线的弯曲半径、走线路径是否合理，避免现场接线时出现线长不足、干涉操作机构的问题。

　　很多刚接触中压柜建模的工程师容易忽略联锁结构的细节还原，往往只做柜体的外壳外形，导致模型只能用于外观展示，无法用于装配校验、工艺仿真，本次建模过程中特意将所有机械联锁的运动部件做了可动的装配约束，比如断路器的分合闸动作、接地开关的动作、柜门的联锁挡板动作都可以在三维环境中模拟，方便设计人员校验动作过程中是否存在结构干涉，比如操作手柄转动时是否会碰到面板上的指示灯、接地开关合闸时是否会挡住电缆的接线空间，这些细节都是实际工程中容易出问题的点，在建模阶段就还原到位可以大幅减少后续生产、安装阶段的整改成本。

　　从安装边界来看，该柜型单柜重量约300kg左右，建模时将重心位置做了合理设置，底部的安装孔可直接匹配10#槽钢的安装间距，现场安装时无需额外打孔；柜顶的泄压通道方向朝向柜后，建模时还原了泄压口的结构与开启方向，可用于模拟故障电弧发生时的泄压路径，校验泄压方向是否正对配电房的通道，避免故障时伤及运维人员。另外，柜体的防护等级达到IP4X，建模时所有门板的拼接缝隙、操作孔的防护挡板都做了对应的结构还原，可直接用于防护等级的结构校验，验证缝隙尺寸是否满足IP4X的要求，避免手指或直径大于1mm的物体进入柜内。
