多叶片涡轮叶轮精密机械结构设计

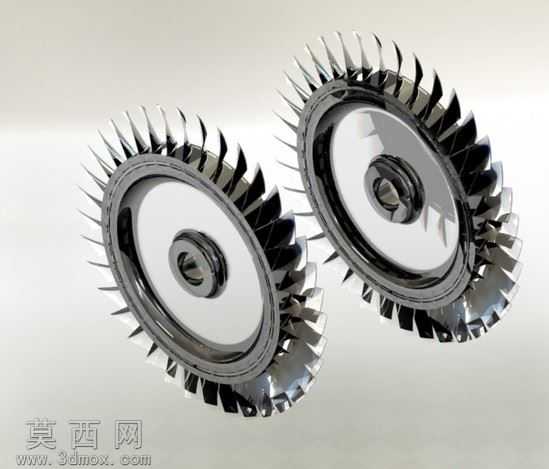

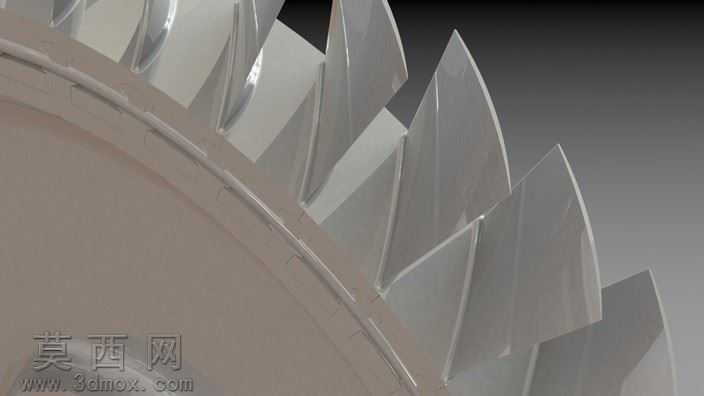

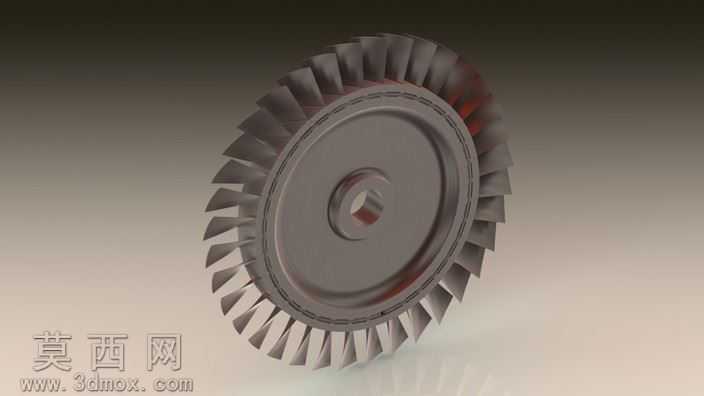

本作品为多叶片涡轮叶轮的三维结构设计，整体采用对称式双涡轮布局呈现，建模过程严格遵循涡轮机械的流体力学设计逻辑，通过三维建模软件完成全参数化的结构搭建。建模阶段首先完成涡轮轮毂基体的构建，以中心安装孔为定位基准，确定轮毂的轴向厚度、径向安装尺寸，保证中心定位孔与安装轴的配合公差符合精密传动要求，轮毂与叶片衔接处做了平滑过渡的圆角处理，避免应力集中导致的结构失效。叶片部分采用变截面扭曲造型设计，每一片叶片的叶型从根部到顶部按照气流导向规律做角度渐变，叶片前缘做圆弧钝化处理，后缘做收薄设计，既符合流体通过时的导流需求，也保证了叶片自身的结构强度，所有叶片沿轮毂周向等距阵列排布，阵列角度误差控制在极小范围内，保证涡轮高速转动时的动平衡性能。模型完成基础结构搭建后，对整体装配关系做了干涉检查，确认叶片之间、叶片与轮毂之间无结构干涉，各部分衔接公差符合机械加工的工艺要求。渲染阶段采用金属抛光材质模拟真实涡轮叶轮的金属质感，对叶片表面做高反光材质处理，还原高温合金加工后的金属光泽，通过光影调整突出叶片的扭曲轮廓与轮毂的厚重结构，清晰展现每一片叶片的曲面造型与整体的对称美感。该涡轮叶轮可作为涡轮增压器、小型燃气轮机、航空发动机辅助动力单元的核心部件参考，其结构设计兼顾了气动效率与结构可靠性，叶片的排布方式与叶型设计能够有效将流体动能转化为旋转机械能，中心的安装孔结构可适配多种传动轴的连接需求，整体模型结构完整，曲面过渡顺滑，可直接用于结构验证、教学演示、工艺拆解等场景，也可作为动力类机械设计的参考素材，帮助设计者理解涡轮类零件的设计逻辑与结构要点。
