五米双反光镜户外道路照明立柱结构

项目分类:通用五金配件 发布时间:2022-03-16 ID:575253
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构
  • 五米双反光镜户外道路照明立柱结构

  做市政道路配套设施结构设计快八年,这类带附属反光镜的5米级照明立柱,是城郊支路、厂区内部路网、园区步道场景里非常常见的配置,很多刚入行的结构设计师容易把它当成普通路灯杆来做,实际落地的时候经常会忽略附属构件带来的载荷偏移、安装边界冲突问题。先从实际应用场景说,这类立柱不是给城市主干道配的,主干道的照明杆一般高度在8米以上,灯头功率大,也很少在杆体上额外加装外置反光镜——它的核心使用场景是车速不超过40km/h的支路、厂区内部的货运通道、产业园区的人车混行路段,还有一些靠近弯道、出入口的位置,杆体上搭载的两个反光镜,一个是给机动车驾驶员看对向盲区来车的,另一个角度是覆盖人行道出入口的非机动车、行人动态,相当于把照明功能和路口盲区辅助功能整合到一根立柱上,不用单独再立杆装反光镜,能节省路基开挖的工程量,也能减少路边杆件的数量,避免视觉杂乱。

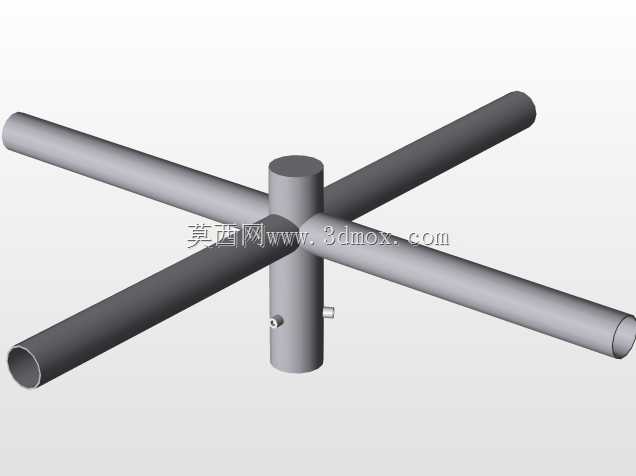

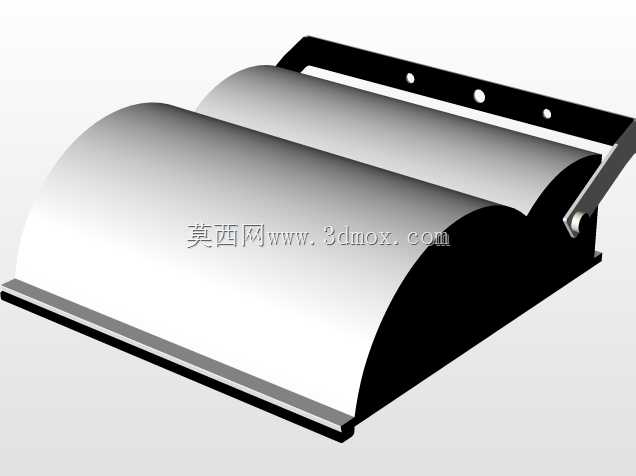

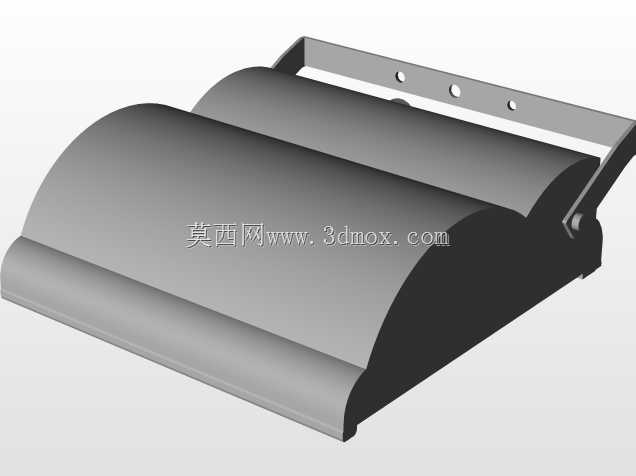

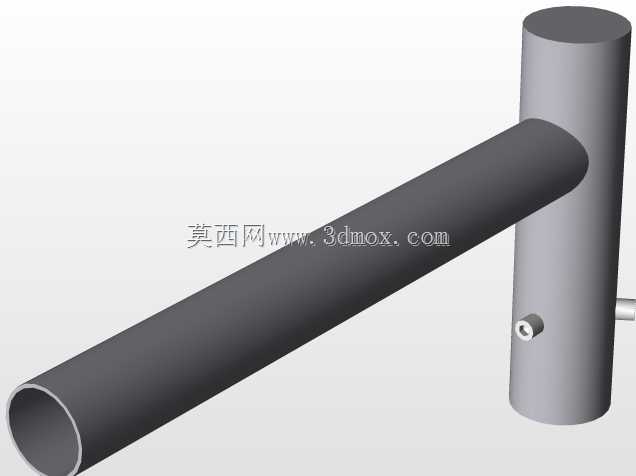

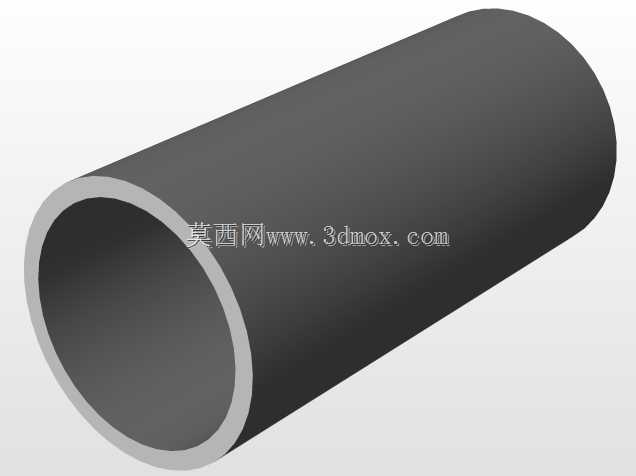

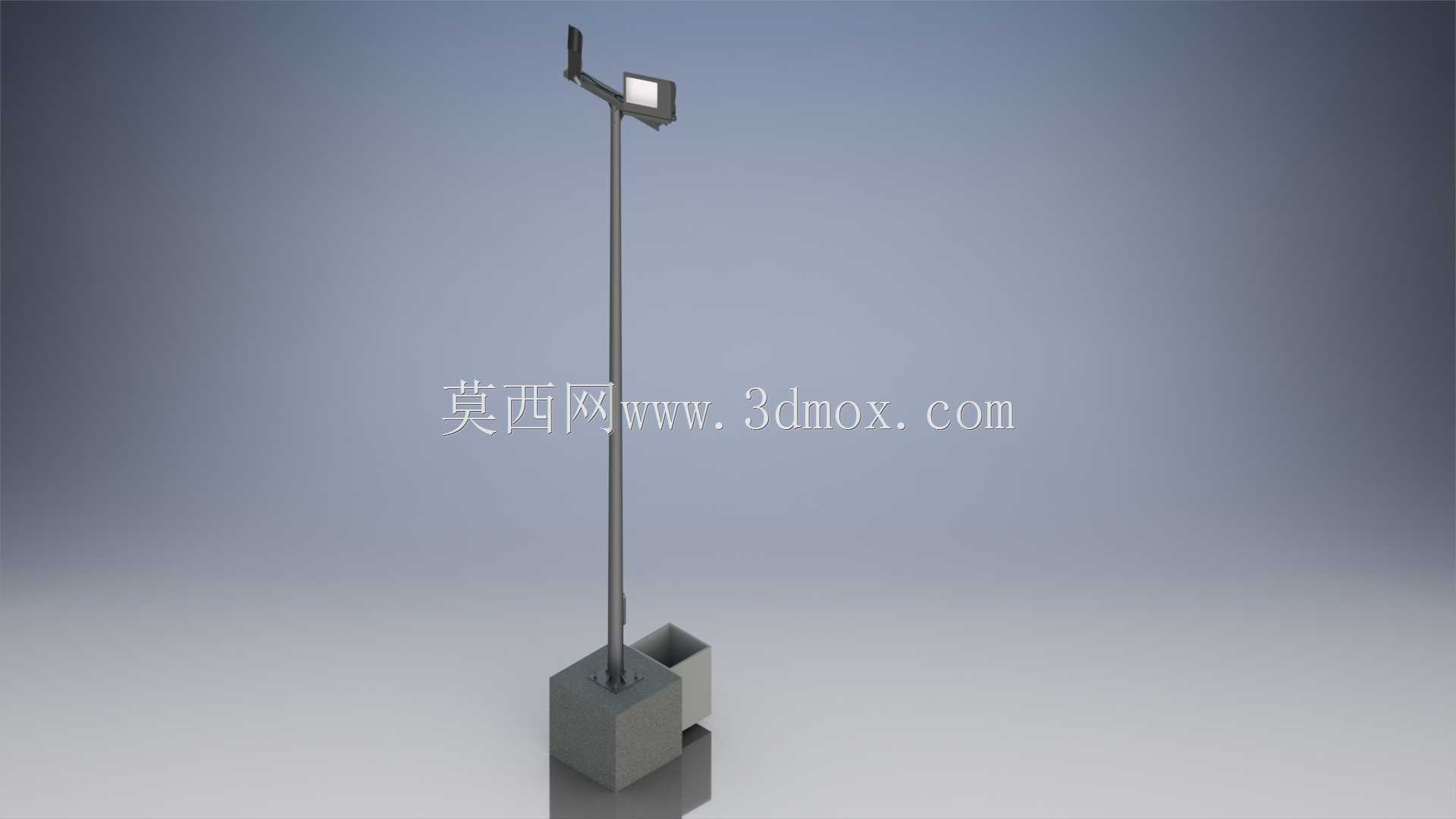

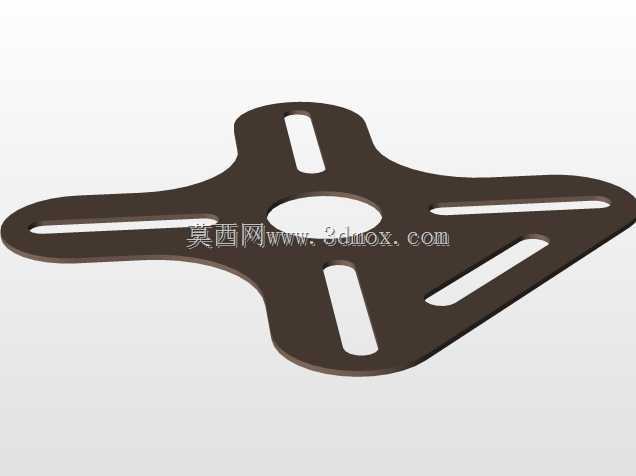

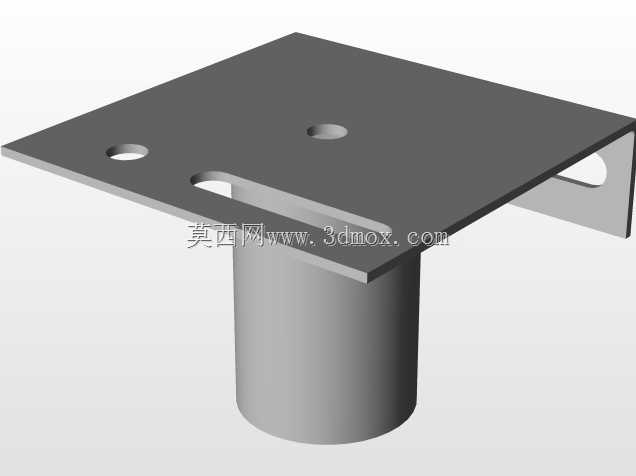

  再讲功能特性,整个结构分为三个核心部分:底部的预制混凝土基座、主杆体、顶部的灯头与双反光镜挂载结构。主杆体采用等径薄壁钢管设计,壁厚根据当地风压值一般选3mm到4mm,整体垂直高度5米,这个高度是经过场景适配的:太低的话照明覆盖范围不够,灯头眩光容易直接打到行人和驾驶员视线里;太高的话,杆上的反光镜角度太高,地面驾驶员看不到镜中影像,失去盲区辅助的作用。顶部的灯头采用侧伸悬臂结构,悬臂长度控制在0.8米到1米,避免灯头光线被杆体遮挡,形成照明暗区;两个反光镜分别通过独立的可调抱箍固定在杆体上部,距离杆顶0.5米左右的位置,抱箍结构预留了角度调节余量,安装的时候可以根据路口的实际视线角度调整镜面俯仰、水平转角,不用在杆体上额外打孔破坏防腐层。

  设计思路上,首先要考虑的是风载荷的叠加计算,普通单灯头路灯只需要计算灯头和杆体的风阻,带双反光镜的结构要额外算两个反光镜的迎风面载荷,而且两个反光镜的安装角度不同,风载荷的作用方向不是完全同向的,建模的时候要把不同风向角下的偏载力矩算进去,避免杆体长期受交变载荷出现连接螺栓松动、杆体倾斜的问题。然后是基座的设计,图里的基座是预制混凝土块加预埋地脚螺栓的结构,基座的尺寸要根据当地的土壤承载力来定,一般这类5米杆的基座埋深不小于0.8米,基座顶面高出地面10到15厘米,避免雨季路面积水浸泡地脚螺栓导致锈蚀;基座侧面预留的穿线孔,要和灯杆内部的穿线通道对齐,电源线从地下穿管进入基座,再从杆体内部引到顶部灯头,全程没有明线,既防老化也避免人为破坏。

  安装边界这块,建模的时候要特别注意几个容易出问题的尺寸:首先是反光镜的安装高度,镜面中心距离地面的高度要控制在4.2米到4.5米之间,这个高度既不会被超高的货运车辆刮碰,也能让小型车、SUV的驾驶员在距离路口20米左右的位置就能清晰看到镜中的盲区影像;然后是灯头的安装角度,灯头的俯角要控制在15度以内,保证光线投射到路面的范围是杆体周边15米左右的区域,不会把光线打到周边建筑的窗户里造成光污染;还有杆体底部的检修门,位置要距离地面0.3米以上,检修门的尺寸要能容纳接线端子、漏电保护装置,同时门盖要做防水胶条密封,防护等级不低于IP65,避免雨天进水造成电路短路。

  很多新手建模的时候容易忽略细节:比如反光镜的支架和杆体连接的位置,要做加强筋板,因为镜面受风力影响会持续产生微振动,没有加强筋的话,长期使用后连接位置容易出现焊缝开裂,镜面角度偏移;还有杆体的防腐处理,整体要做热浸镀锌后喷户外塑层,塑层厚度不小于60微米,能适应户外雨淋、紫外线照射的环境,保证10年以上的使用寿命;地脚螺栓的外露部分要做防腐护套,安装调平后用细石混凝土把螺栓周围的缝隙填实,避免雨水渗入基座内部腐蚀螺栓。另外,两个反光镜的镜面采用凸面镜设计,曲率半径根据路口的盲区宽度选择,一般厂区道路用曲率半径1米的凸面镜,可视范围能覆盖路口两侧10米左右的区域,足够驾驶员提前预判盲区的来车情况。

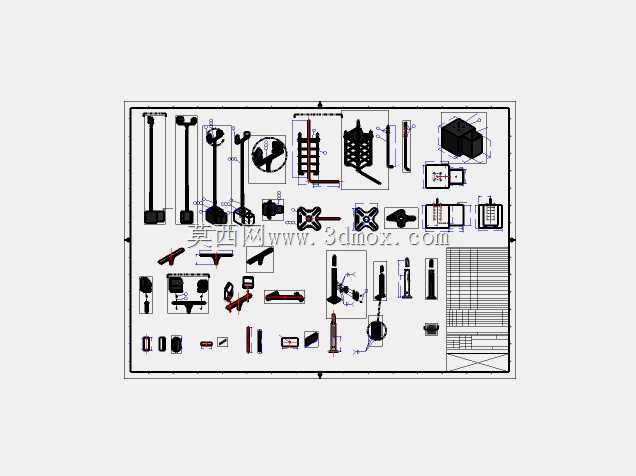

  从结构建模的角度来说,这个模型把实际安装的各个部件都做了等比例还原:基座的混凝土块、预埋螺栓的伸出长度、杆体的变径位置(如果是锥杆的话锥度控制在1:100,等径杆的话要在距离地面1.5米的位置做壁厚加厚处理,避免车辆意外刮碰导致杆体弯折)、顶部悬臂的倾斜角度、反光镜的万向调节结构,都和实际工程应用的参数一致,做同类道路设施设计的时候,可以直接参考这个结构的尺寸比例,根据项目当地的风压、土壤条件调整壁厚和基座尺寸,不用从零开始搭结构,能节省不少前期建模的时间。还要注意的是,这类整合了反光镜的照明杆,安装位置要距离路口停止线3到5米,不能太靠前遮挡驾驶员的直接视线,也不能太靠后导致反光镜的可视范围覆盖不到路口盲区,建模的时候可以把安装位置的周边道路环境做简单的占位,验证反光镜的视角是否符合要求,避免安装完成后才发现角度不对,需要重新调整杆位或者镜面角度,造成施工成本的浪费。
