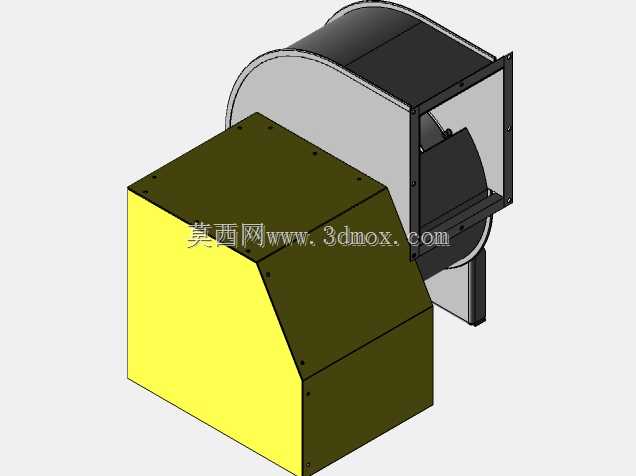

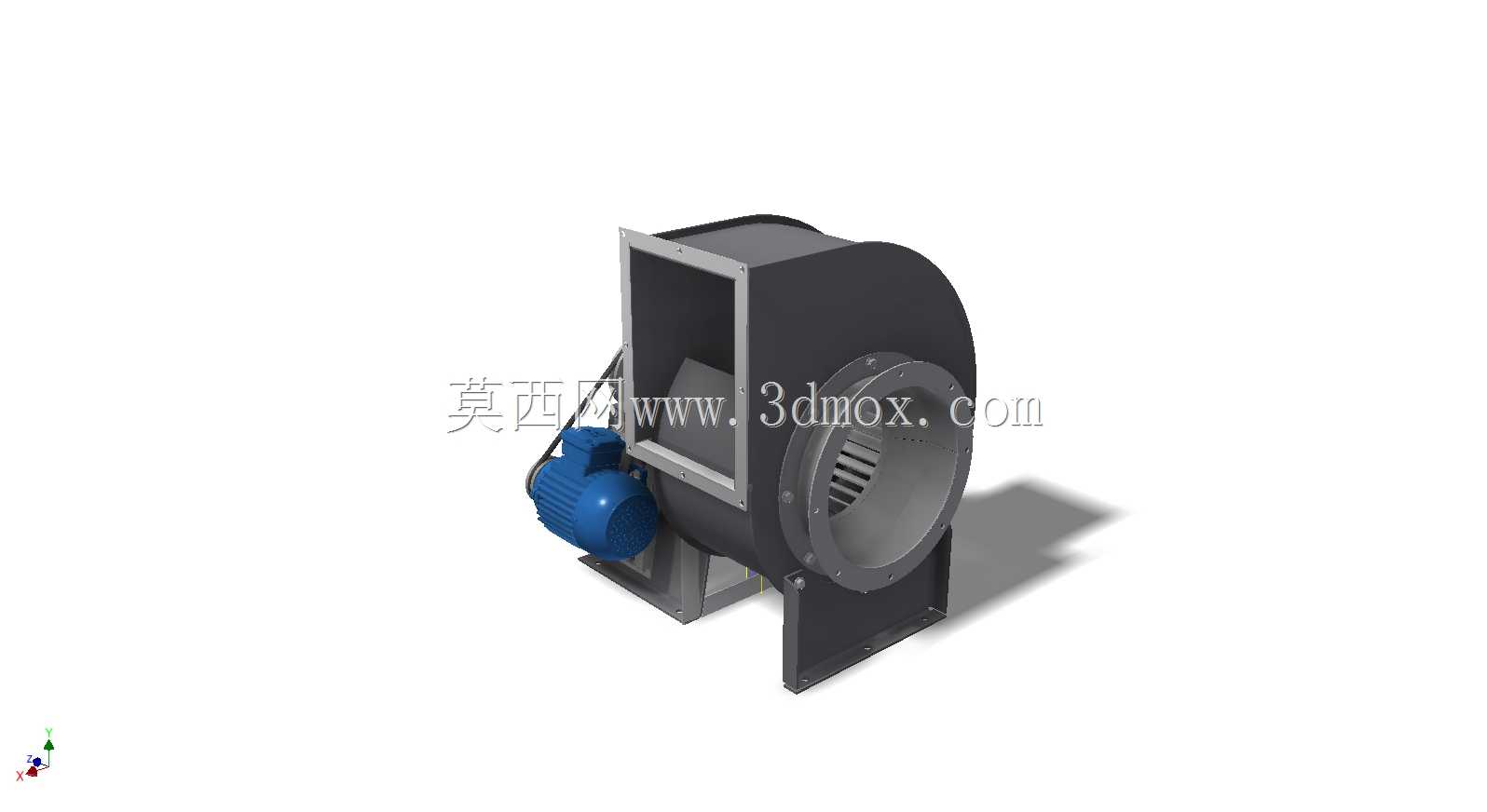

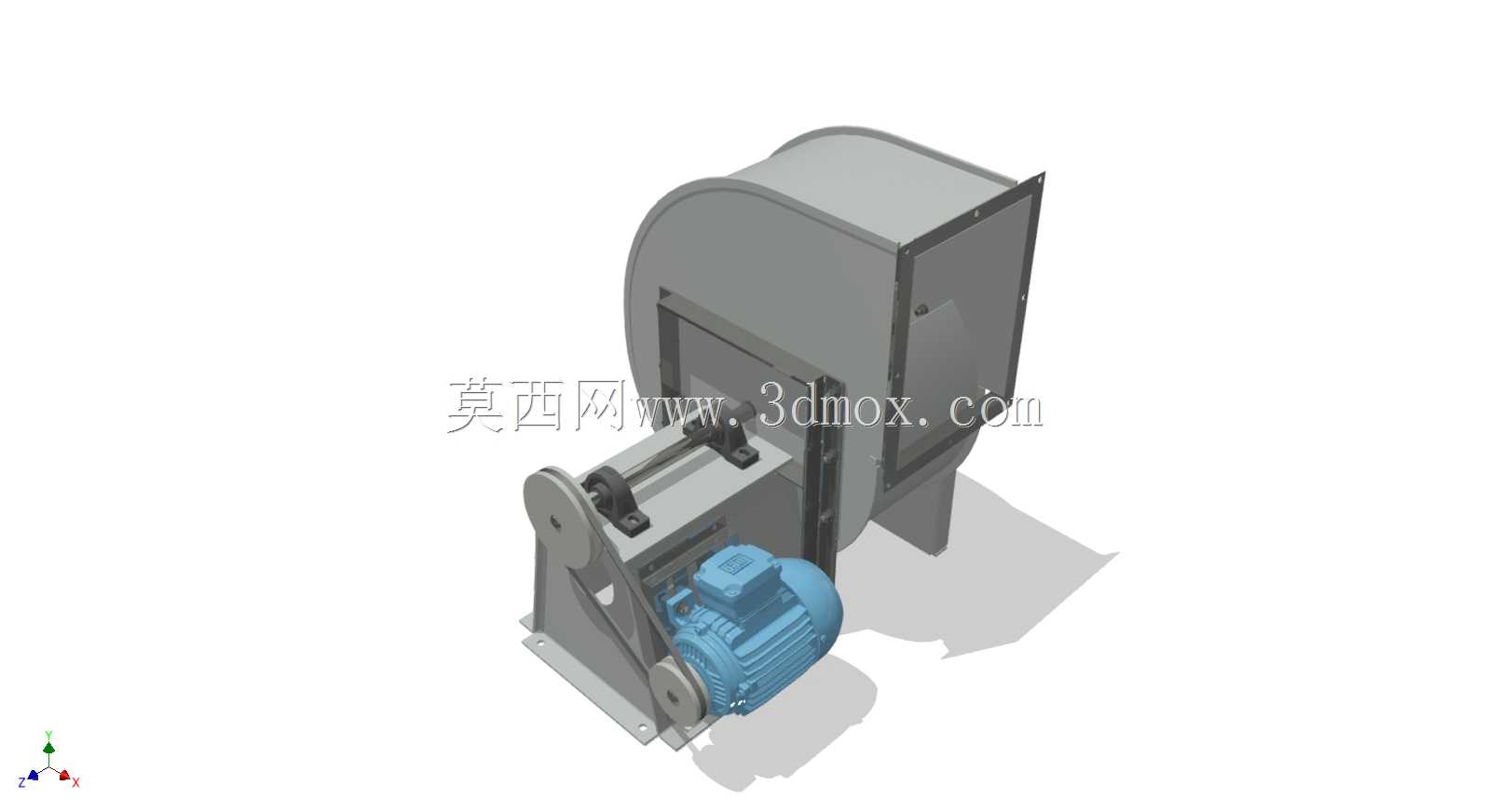

18英寸西罗克离心通风设备结构设计

　　在工业厂房通风、商用空间空气置换、生产工序排风散热的场景里，这类18英寸规格的西罗克风机是应用频次极高的通用送风设备，和普通轴流风机相比，它能提供更高的送风压头，适配需要克服一定风道阻力的送风、排风工况，比如生产车间的焊烟收集管路送风、烘干设备的热风循环、商用建筑的管道式新风输送，都能看到这类设备的应用。从结构设计来看，这款风机采用蜗壳式流道设计，蜗壳的型线是按照气流在叶轮内的运动轨迹做渐扩式延展，能把叶轮甩出的高速气流的动压平稳转化为静压，减少气流在壳体内的涡流损耗，提升整机的运行效率。叶轮部分采用多翼式前向叶片设计，叶片的弧度和排布间距经过匹配调校，在保证足够风量输出的同时，能降低气流掠过叶片产生的气动噪声，

　　适配对运行噪音有一定要求的商用、民用配套场景。驱动端采用直联式传动结构，电机和叶轮主轴直接连接，省去了皮带传动的张紧结构、皮带轮组件，一方面减少了传动环节的功率损耗，另一方面也降低了后期维护的工作量，不需要定期调整皮带张紧度、更换磨损皮带，设备整体的结构紧凑度也更高，能节省安装占用的空间。安装边界上，这款风机的进风口采用圆形法兰接口，出风口为方形法兰结构，安装时可以直接和对应尺寸的矩形风道对接，法兰上预留的螺栓孔位按照通用通风管道的安装标准排布，现场安装时不需要额外做转接法兰的加工，能缩短现场施工的周期。设备底部设计有一体式的安装支架，支架的安装孔位按照18英寸风机的通用安装尺寸预留，既可以做卧式水平安装，

　　也可以根据现场的风道走向调整安装角度，适配不同的布设需求。在功能特性上，这款风机的壳体采用加厚板材折弯焊接成型，壳体的拼接处做满焊密封处理，避免设备运行时出现漏风的问题，影响送风效率；叶轮在装配前会做整体动平衡校正，把运转时的振动量控制在通用通风设备的标准范围内，减少长期运行时的轴承磨损，延长设备的使用寿命。电机部分采用适配风机负载的专用电机，散热结构设计在电机非驱动端，风机运行时，部分进风气流会掠过电机外壳，带走电机运转产生的热量，保证电机在长期连续运行的工况下也不会出现过热过载的问题。在实际选型应用中，这类18英寸规格的西罗克风机，通常适配的风道截面积在0.12-0.2平方米区间，送风距离可以满足20-30米的管路输送需求，

　　既可以单独作为排风设备使用，直接对接车间的排风罩把污浊空气排出室外，也可以多台组合搭配新风系统，作为新风输送的动力单元，把过滤后的新鲜空气送入室内空间。设计过程中，需要重点校核蜗壳和叶轮的间隙值，间隙过大会导致气流回流，降低风机效率，间隙过小则容易出现叶轮和蜗壳刮蹭的问题，影响设备运行的安全性；同时还要核算支架的结构强度，保证设备在满负荷运行时，支架不会因为振动产生共振，避免运行噪音放大、连接螺栓松动的问题。对于结构设计从业者来说，这类风机的建模过程需要重点处理蜗壳的渐开线曲面生成，要保证曲面的顺滑度，避免出现局部的折角，导致气流在壳体内产生不必要的阻力；叶轮的叶片阵列要保证每个叶片的安装角度一致，否则会导致动平衡量超标，后续校正的工作量会大幅增加。在设备安装配套方面，这款风机的进出风口法兰尺寸和行业通用的18英寸多翼式离心风机尺寸保持一致，现场替换老旧设备时不需要改动原有风道的尺寸，能直接完成对接替换，降低改造的成本和施工难度。
