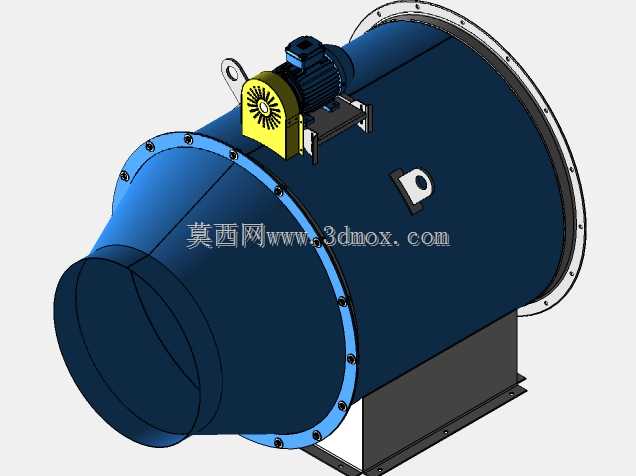

AF24风扇型离心风机内部结构三维模型

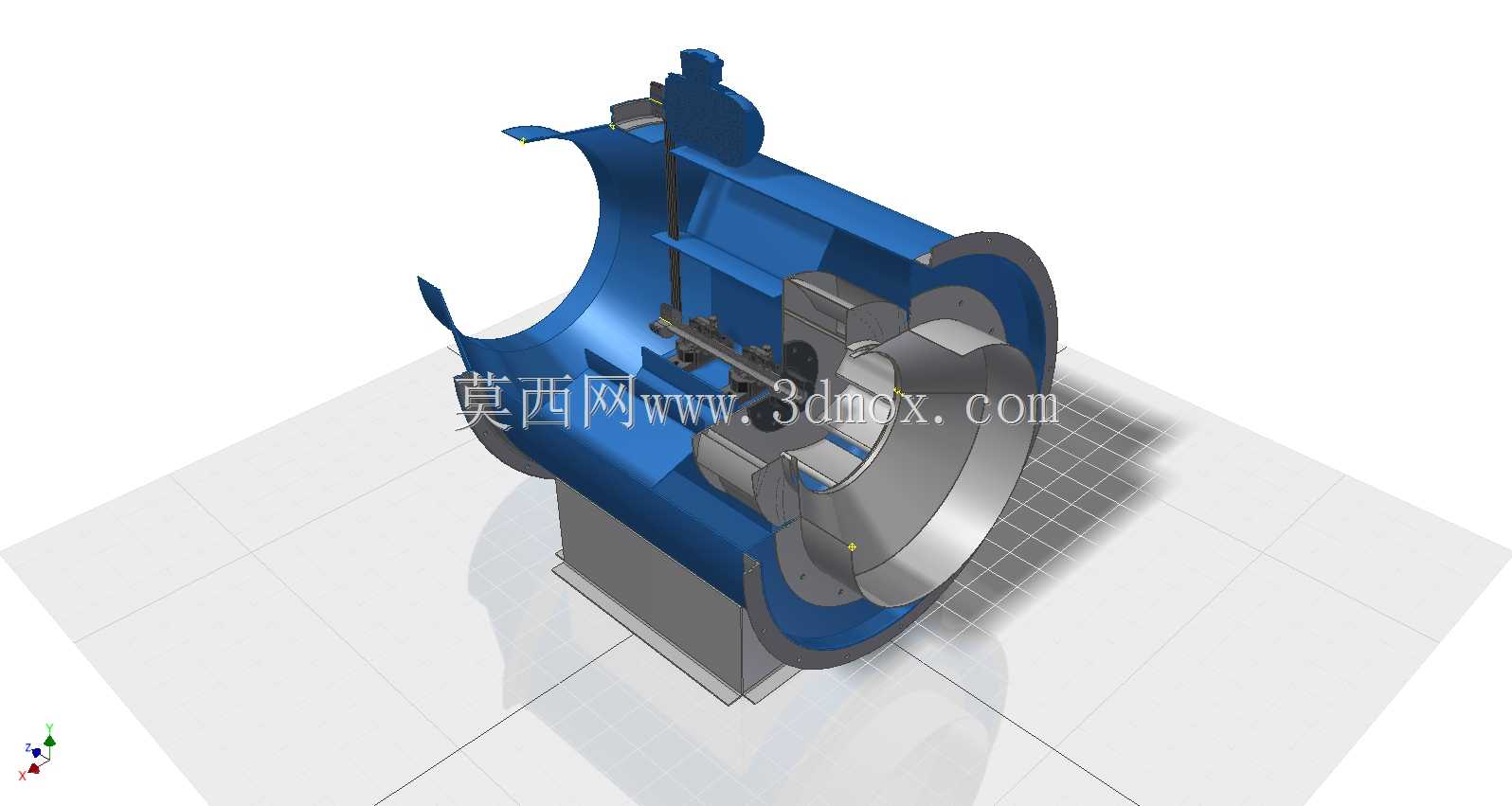

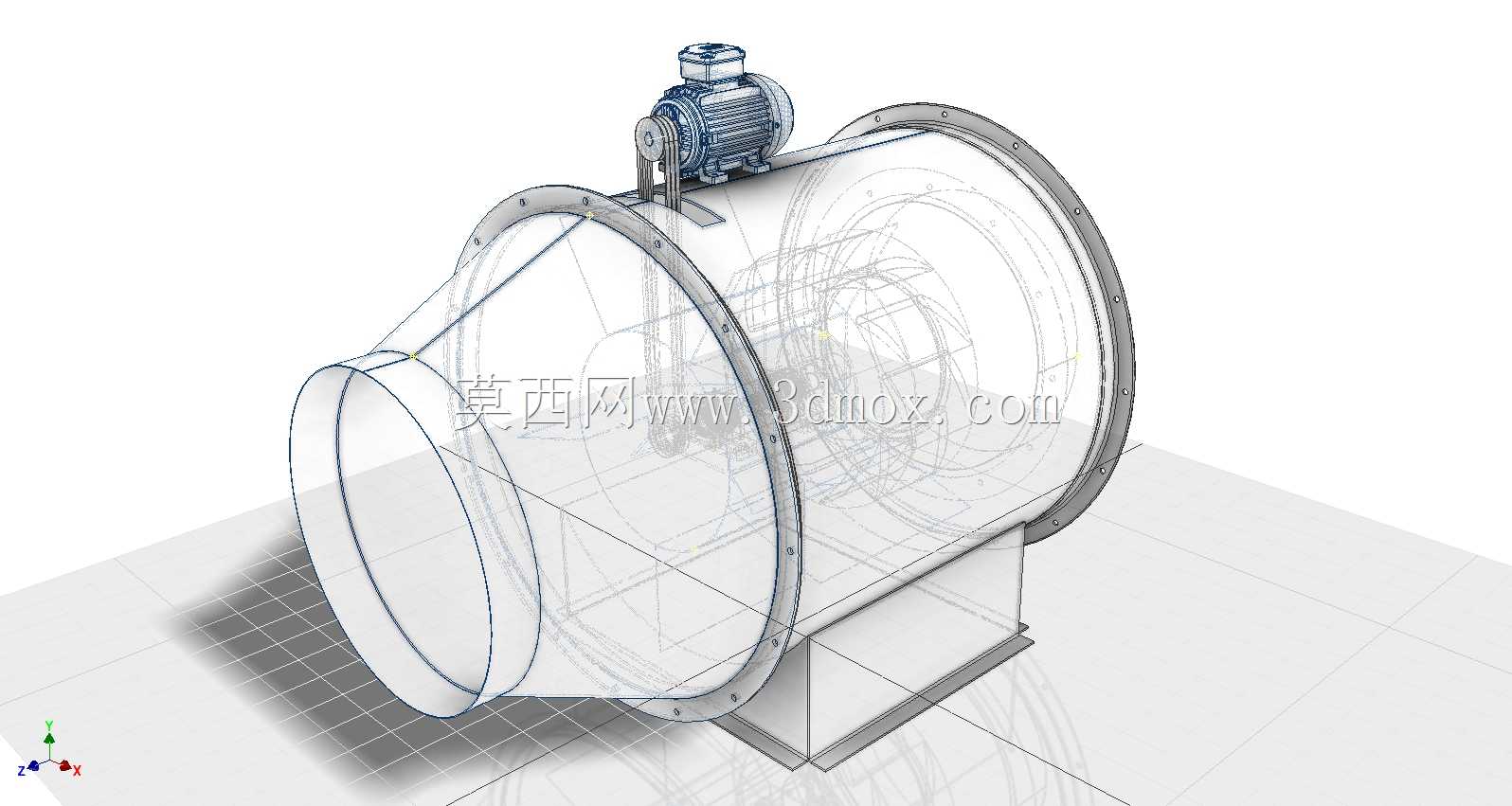

　　这款AF24风扇型离心风机的三维结构，完整还原了设备从进风端到出风端的全部装配关系，做结构校核或者选型参考的时候，能直接看到内部流道的型线走向，不用反复拆二维图纸凑装配关系。在工业通风场景里，这类风机常被用在车间除尘系统的末端引风、生产设备的工艺排风，还有小型暖通系统的空气输送环节，和轴流风机比起来，它能提供更高的风压，应对带一定阻力的管网输送需求，比如管道里有弯头、过滤段的时候，风压余量足够才能保证风量不出现大幅衰减。从结构设计来看，模型里的蜗壳采用了对数螺旋线的型面设计，这种型线能让叶轮甩出的气流在壳体内平稳减速扩压，减少气流在壳体内的涡流损失，蜗壳的壁厚做了均匀化处理，既保证壳体的结构刚度，避免运行时出现共振异响，

　　也不会因为壁厚过大增加不必要的设备自重。进风口采用了收敛式的圆弧集流器结构，和叶轮进口的间隙控制在合理范围内，能减少气流进入叶轮时的泄漏损失，提升风机的运行效率，集流器和蜗壳的连接采用了法兰边定位，安装的时候能保证同轴度，避免出现偏心导致的叶轮擦壳问题。叶轮部分采用了后向叶片设计，这种叶片的气动特性更稳定，运行时的噪声比前向叶片更低，效率区间更宽，就算管网阻力出现一定波动，风机的运行工况也不会偏移太多，能适配更多变的现场使用场景。叶轮和主轴的连接采用了轮毂过盈配合加键传动的结构，能传递足够的扭矩，避免高速运行时出现叶轮打滑的问题，主轴的支撑位置设置了两个轴承位，模型里能看到轴承座的安装空间，预留了润滑脂的加注通道，

　　方便后期维护的时候不用完全拆解风机就能完成轴承保养。安装底座采用了型钢焊接的框架结构，和蜗壳底部的连接面做了加强筋处理，能承受风机运行时的振动载荷，底座上预留的地脚螺栓孔位置符合常规通风设备的安装尺寸规范，不管是安装在混凝土基础上还是钢架平台上，都能直接匹配通用的安装孔距，不用现场重新打孔调整。在做设备配套选型的时候，通过这个三维模型能直接核对风机的进出口法兰尺寸，和现场管道的对接尺寸做匹配，避免出现法兰规格不匹配需要现场改管的问题，同时能看到风机整体的外轮廓尺寸，核对安装空间的净空要求，尤其是侧面的检修门位置，要预留足够的操作空间，方便后期清理叶轮积灰、检查内部部件的时候有足够的操作余量。模型里还还原了风机的传动端防护结构，

　　能看到主轴伸出端的防护罩安装位置，避免运行时转动部件外露带来的安全隐患，出风口的方向采用了标准的0度向上出风设计，也可以根据现场安装需求调整蜗壳的旋转角度，适配不同方向的管道走向，不用重新设计壳体结构。从结构细节来看，蜗壳的拼接焊缝位置都做了内表面打磨处理的结构示意，能减少气流在壳体内流动时的沿程阻力，叶轮的叶片和轮盘、轮盖的连接位置做了圆角过渡，既减少应力集中，提升叶轮的结构强度，也能减少气流在叶片根部的涡流产生，降低运行时的气动噪声。
