HS-60工业离心通风机结构三维设计

项目分类:风扇 发布时间:2022-03-16 ID:575529
  • HS-60工业离心通风机结构三维设计
  • HS-60工业离心通风机结构三维设计
  • HS-60工业离心通风机结构三维设计

  这款HS-60型工业离心通风机的三维结构,完整还原了皮带传动式离心风机的全部装配细节,可直接用于厂房通风系统选型校核、配套设备结构适配、非标通风项目改造的结构参考。从实际工程应用场景来看,这类风机广泛覆盖生产车间排风换气、工业除尘系统风源供给、涂装车间废气收集输送、暖通空调系统送风增压等工况,尤其适配需要中等风压、较大风量的通风场景,相比轴流风机能够克服更长的风管阻力,适配复杂管路排布的通风需求。

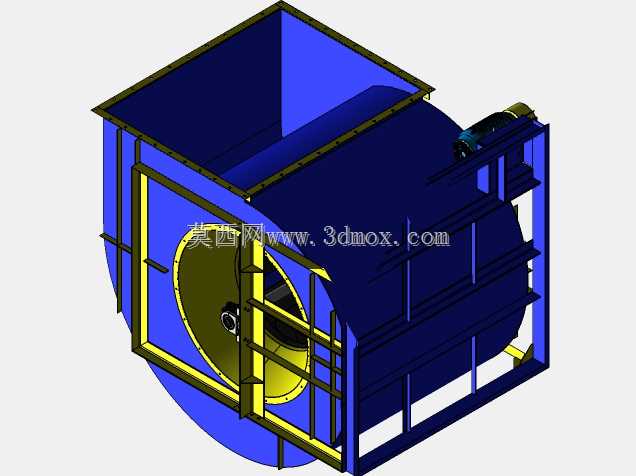

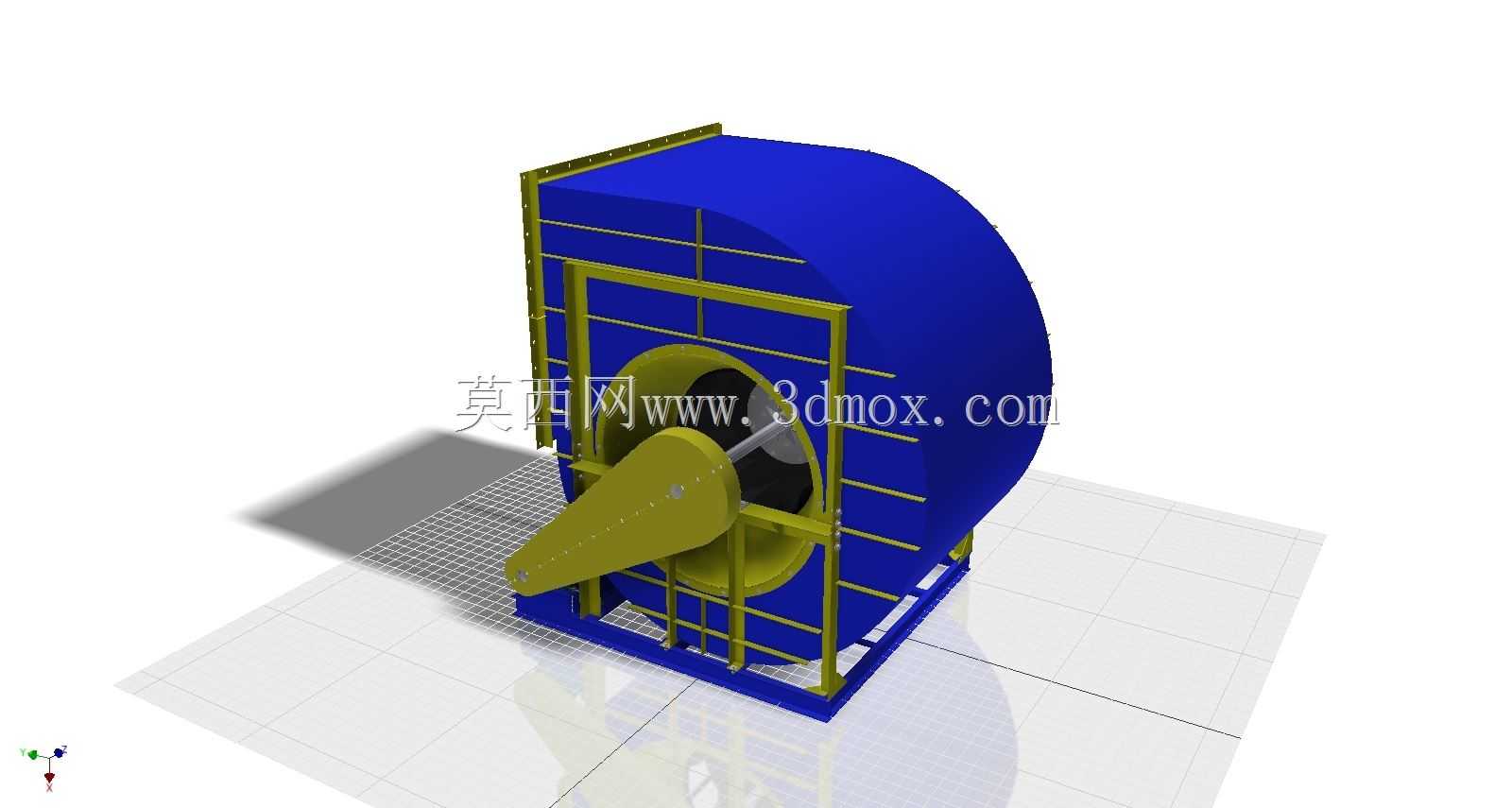

  从结构设计逻辑来看,模型完整呈现了蜗壳、叶轮、传动组、机架、皮带防护结构五大核心部分的装配关系。蜗壳采用加厚板材折弯拼焊的结构形式,侧板与涡板的连接位置做了加强筋排布,避免风机高速运行时蜗壳产生共振变形,蜗壳的型线采用对数螺旋线设计,能够顺畅引导叶轮甩出的气流沿蜗壳流道汇聚到出风口,降低流道内的涡流损耗,提升风机运行效率。叶轮部分采用后向叶片设计,叶片与轮盘、轮盖的连接位置做了铆接加强结构,这类叶片形式的风机运行效率更高,功率曲线平缓,不会出现管路阻力变化时电机过载的问题,适配工况波动较大的通风场景。

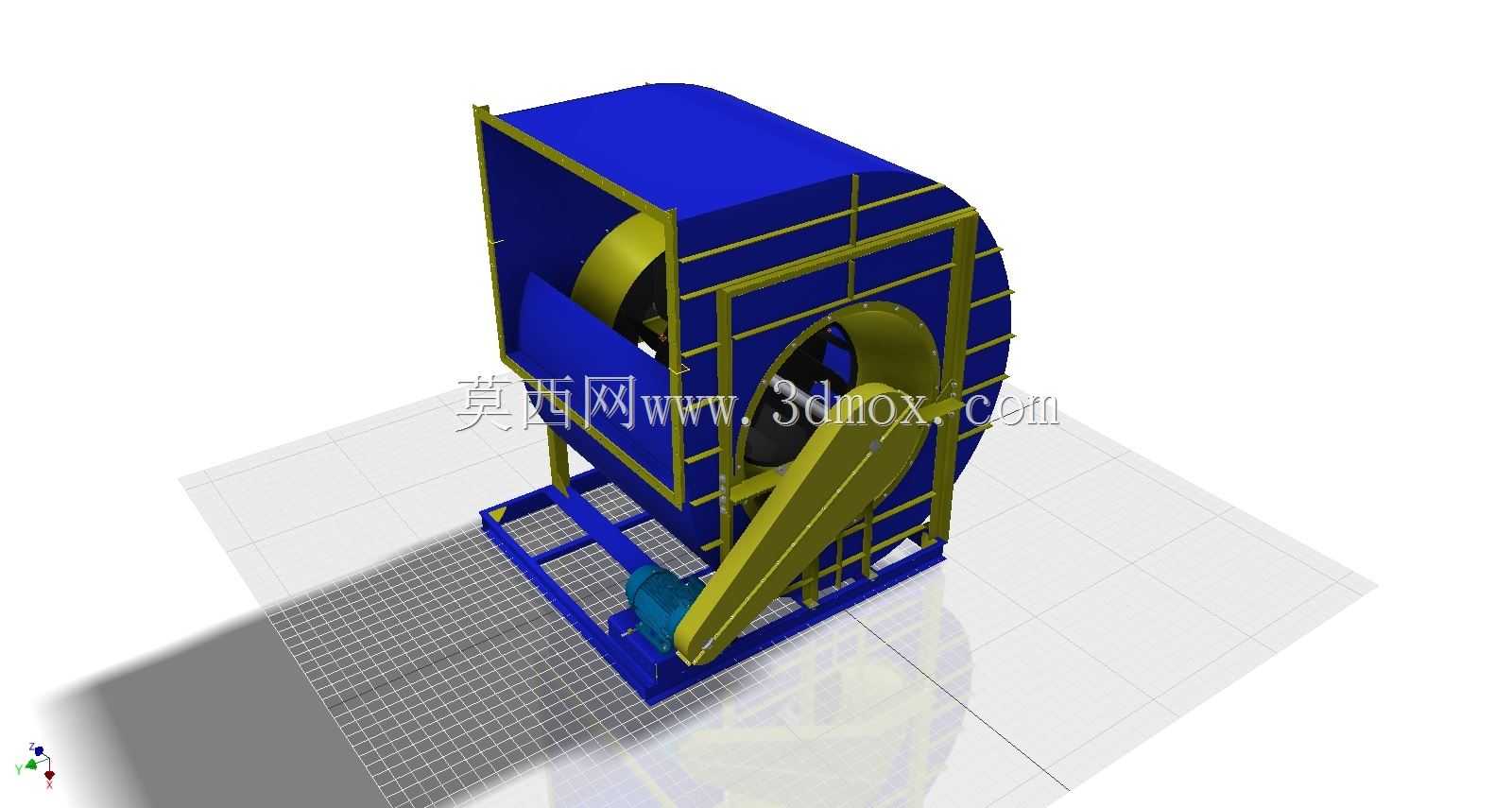

  传动部分采用皮带轮减速传动结构,电机安装位置设置了可调式滑轨,能够通过调整电机位置张紧三角带,日常维护时无需拆解风机主体即可完成皮带更换操作,皮带外侧设置了全封闭的防护网罩,避免运行过程中异物卷入传动部件,也能防止运维人员误触转动部件引发安全事故。机架部分采用型钢焊接成型的框架结构,底部设置了安装地脚板,地脚板上预留了螺栓安装孔,可直接与混凝土基础或者钢平台通过螺栓固定,机架的横梁位置做了斜撑加强,能够承受风机运行时的动载荷,避免长期运行出现机架变形、设备振动超标的问题。

  从安装边界维度来看,模型完整保留了各部件的实际安装尺寸,出风口采用方形法兰接口,法兰上预留了标准螺栓孔位,可直接与对应规格的通风风管法兰对接,进风口位置设置了圆弧过渡的集风器,能够优化进风气流流态,降低进风阻力。设备的重心经过合理排布,整机重心落在机架支撑面的中心区域,安装时无需额外做配重调整,只要基础平面度满足安装要求,即可保证设备运行的平稳性。在三维建模过程中,所有部件的装配间隙都按照实际生产公差做了预留,比如叶轮与蜗壳的间隙、皮带轮的同轴度偏差、轴承座的安装位置都符合通用风机制造的精度要求,可直接作为生产下料、装配工艺编制的参考依据,也可导入仿真软件做流场分析、结构强度校核、振动模态分析的基础模型,帮助设计人员快速完成风机性能优化、配套结构适配的相关工作。

  针对不同工况的适配需求,模型中预留了电机安装位的调整空间,可根据实际需要的风压风量参数匹配不同功率的电机,也可调整皮带轮的传动比来改变叶轮转速,满足不同工况的性能要求。蜗壳的出风口方向可根据现场管路排布需求做旋转调整,模型中保留了蜗壳与机架连接的螺栓孔位排布,调整出风口角度时无需重新加工安装孔,直接松开连接螺栓旋转蜗壳到对应角度再紧固即可,能够适配不同安装现场的管路走向需求,减少现场安装的改造工作量。
