工业立式过滤袋式除尘设备结构模型

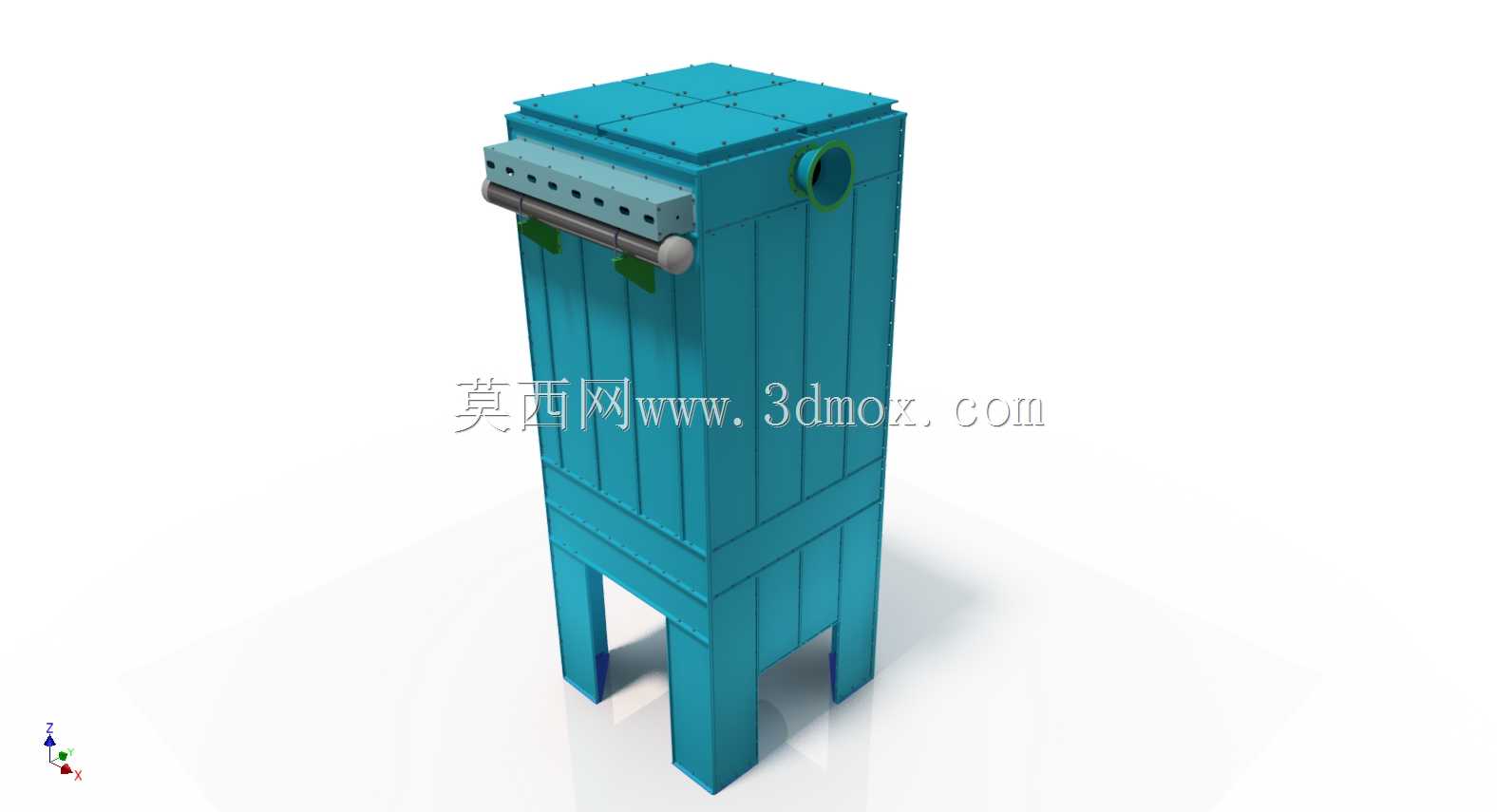

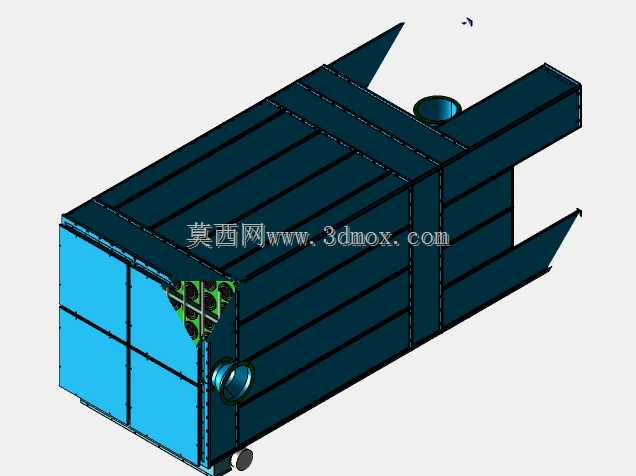

　　这款立式过滤袋式除尘结构，是针对中小风量工业产尘场景开发的实体设备三维还原，日常在五金打磨工位、小型粉料投料口、木工开料机侧方配套这类场景里，经常能见到同结构设备的身影，主要用来捕集悬浮在作业区域空气中的干性粉尘，避免粉尘扩散到车间公共区域影响作业人员职业健康，同时也能减少粉料无组织排放带来的环保合规风险。从结构设计逻辑来看，整体采用立式方箱布局，底部设置四条支撑腿将箱体抬离安装地面，一方面预留出灰斗接料的操作空间，方便日常清理收集到的粉尘，另一方面也能适配车间地面不平整的安装工况，不需要额外做复杂的地面找平处理，支撑腿与箱体底部采用焊接式连接，连接处做了三角加强筋处理，避免满负荷运行时箱体振动带来的焊缝开裂问题。

　　箱体上部设置了花板结构用来固定过滤袋，含尘气体从箱体侧方的进风口进入后，因为气流截面突然扩大，流速快速降低，气流中裹挟的大颗粒粉尘会在重力作用下直接沉降到下部灰斗区域，剩下的细颗粒粉尘会随着气流穿过滤袋，被阻隔在滤袋外表面，过滤后的洁净气体会从滤袋内部向上汇集到上部净气室，再通过顶部的出风口排出到车间外或者回风系统里。设计时特意将清灰喷吹结构设置在净气室侧方的检修门位置，不需要拆开整个箱体顶盖就能完成喷吹管的检修和滤袋的更换，日常维护的操作空间预留充足，单人就能完成滤袋更换作业，不需要额外搭设复杂的检修平台。从安装边界来看，整体外形为规整的长方体结构，四个方向的外轮廓没有突出的尖锐部件，

　　安装时只需要在支撑腿对应的地面位置打膨胀螺栓固定即可，不需要额外做预埋基础，侧方进风口和顶部出风口都采用标准圆形法兰接口，能直接和车间现有通风管道对接，不需要额外做变径转接处理。箱体侧板采用模块化拼接结构，每一块侧板都通过螺栓与框架连接，运输时可以拆成平板件打包，到现场后再组装成型，能大幅降低长途运输的成本，同时如果后期某一块侧板出现磨损腐蚀，只需要单独更换对应板块即可，不需要整体替换箱体。在实际选型配套时，这类结构的设备通常会根据处理风量的大小调整滤袋的数量和箱体高度，这个模型还原的是24条滤袋规格的中小型机型，适配的处理风量区间在3000到5000立方米每小时，刚好覆盖单台打磨设备或者小型投料口的除尘需求，

　　进风口位置特意设置了气流分布板，避免进风气流直接冲刷局部滤袋导致滤袋局部磨损过快，延长滤袋的整体使用寿命。灰斗部分设计了一定的倾斜角度，保证沉降下来的粉尘能顺利滑到灰斗底部的卸灰口，不会在灰斗壁面出现积料搭桥的问题，卸灰口可以配套翻板阀或者抽屉式接灰盒，根据现场的产尘量选择对应的卸灰方式，产尘量小的场景用抽屉式接灰盒定期人工清理即可，产尘量大的连续作业场景可以配套电动卸灰阀自动排料，不需要人工频繁操作。净气室顶部采用可拆卸式盖板，密封条采用耐温橡胶材质，保证箱体的密封性能，避免未经过滤的含尘气体从盖板缝隙泄漏，影响整体除尘效率。
