带破碎出料结构的皮带输送生产线

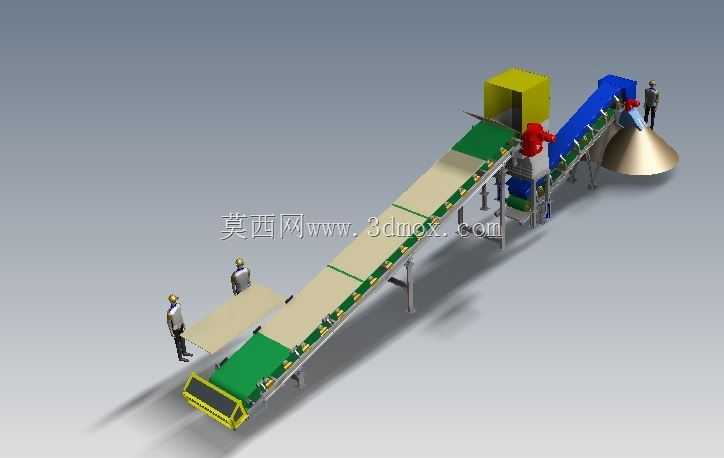

　　这套集成输送、破碎、出料功能的生产线，主要面向散状、板状待处理物料的加工转运场景，常见于固废处理、生物质原料加工、矿石初碎、边角料回收这类需要连续完成物料进给、破碎、归集出料的生产环节，替代传统分段布置的单机设备，减少中间转运的人力投入与物料撒漏问题。从结构布局来看，整条线采用倾斜式皮带输送作为主体进给单元，进料端设置在低位，适配人工或上游设备的上料作业，皮带表面做了防滑处理，同时沿输送方向等距布置横向挡条，避免大尺寸、易滑动的物料在爬坡输送过程中下滑，输送机架体采用型钢焊接成型，支腿高度可通过底部调节结构微调，适配不同现场的地面平整度，安装时需要预留进料端至少两人站位的操作空间，

　　出料端对接破碎单元的位置要保证落料点正对破碎腔进料口，避免物料偏载造成破碎辊单侧磨损。破碎单元采用辊式破碎结构，进料口设置导流挡板，将输送过来的物料导向破碎辊啮合区域，破碎腔外侧设置检修快开门，方便日常更换易损件、清理卡滞物料，破碎后的物料通过斜向溜槽导向下方的集料斗，集料斗采用大锥角设计，避免湿黏物料挂壁堵料，溜槽与集料斗的连接位置设置可调节的导流板，能根据下游接料设备的位置调整落料轨迹。整条线的驱动部分，输送皮带采用减速电机搭配滚筒驱动，张紧结构设置在尾部滚筒位置，通过螺杆调节张紧度，避免皮带跑偏；破碎单元采用独立的大功率减速电机驱动，传动部位设置安全防护罩，符合生产现场的安全防护要求。设计过程中，首先核算了输送单元的爬坡角度，

　　针对常见的待破碎物料堆积角，将输送倾角控制在18度以内，保证物料输送过程的稳定性，同时根据处理产能匹配了皮带宽度与运行带速，避免进料速度超过破碎单元的处理能力造成堵料；其次对破碎单元的安装位置做了重心校核，将破碎单元的重心落在架体的主支撑梁正上方，减少设备运行过程中的振动传递，架体底部预留了地脚螺栓安装孔，可根据现场需求做混凝土基础固定或者搭配减震垫直接放置在硬化地面。从安装边界来看，整条线的水平投影长度根据输送倾角与提升高度确定，进料端离地高度适配人工上料的舒适高度，出料端集料斗的离地高度可适配吨袋接料、皮带机转接等不同出料方式，设备两侧预留至少600mm的检修通道，方便日常巡检、易损件更换作业，电气控制部分可接入生产线总控系统，

　　实现输送、破碎单元的联锁启停，启动时先启动破碎单元再启动输送单元，停机时先停输送单元待破碎腔内物料排空后再停破碎单元，避免带载启动造成电机过载。另外，在输送单元靠近破碎端的位置设置了急停拉绳开关，沿输送长度方向布置，现场操作人员发现异常时可随时触发停机，提升作业安全性；皮带两侧设置了防跑偏挡轮，减少皮带运行过程中的跑偏磨损，延长皮带使用寿命。
