工业设备立式安全防护密封罩结构

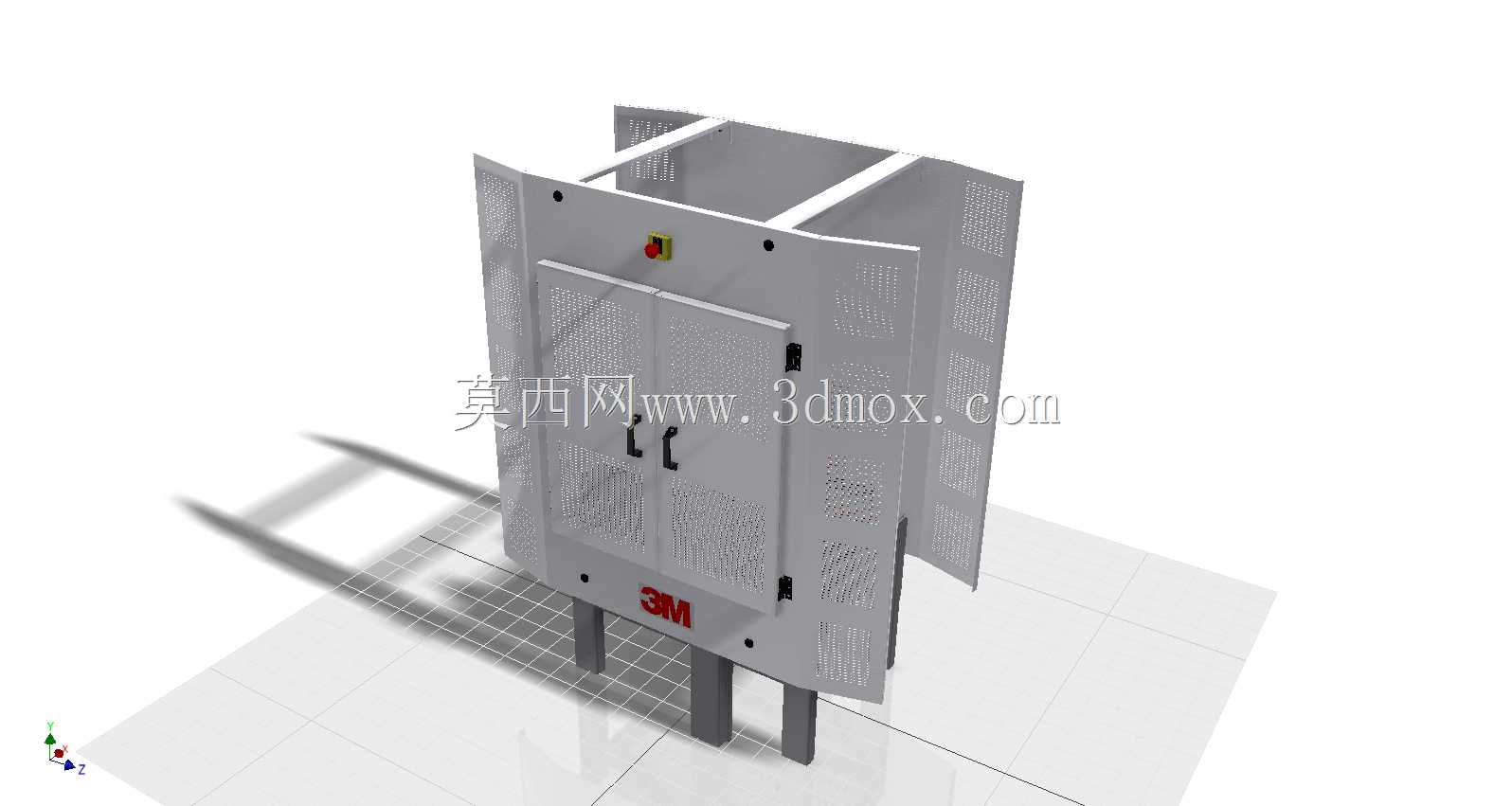

　　这款立式防护密封罩主要面向车间内独立布设的工业传感类、小型电控类核心设备做外围防护使用，在实际产线布设场景中，这类外露布设的核心功能设备往往容易受到车间内飞溅的切屑、飘散的工业粉尘、偶尔滴落的切削液或工艺废液侵蚀，同时还需要规避作业过程中人员误触、工装转运剐蹭带来的设备损坏风险，这款护罩就是针对这类场景做的适配化结构设计。从结构设计逻辑来看，整体采用立式多面围合的框架式结构，主体支撑框架采用加厚钣金折弯型材做承重骨架，四个支撑支脚直接落地安装，安装时可通过支脚底部的预留孔位与地面预埋的膨胀螺栓做刚性固定，整体安装边界预留了足够的设备容纳空间，护罩内部净空尺寸可适配常规尺寸的立式传感检测单元、小型信号处理机柜类设备，

　　护罩内壁与被防护设备之间预留了不小于80mm的散热间隙，避免护罩围合后影响设备自身的空气流通散热。护罩的围合面板采用带密集冲孔的钣金板材制作，冲孔排布均匀，在保证结构防护强度的同时，能够实现内外空气的自然对流，避免内部设备运行时积热；正面设置了对开式检修门，门体配备嵌入式锁具，日常运维时可直接开门操作内部设备，无需整体拆卸护罩，门体上方预留了状态指示灯的安装位，可直接将被防护设备的运行状态指示灯外露，方便作业人员在不开启护罩的情况下直接观察设备运行状态。护罩的侧面面板采用可拆式固定结构，当内部设备需要接线、更换核心部件时，可直接拆卸对应侧的面板，获得更大的操作空间，相比全焊接式的固定护罩，运维便利性提升明显。

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯边都预留了标准的折弯止裂口，焊接位置都做了内藏式处理，外表面无突出的焊疤、毛刺，所有外露边缘都做了压边钝化处理，避免安装和运维过程中划伤作业人员。护罩顶部采用半开放的横梁式结构，既能够阻挡上方掉落的杂物直接冲击内部设备，也不会阻碍热空气向上流通，同时方便内部设备的线缆从顶部引出布设，不需要在护罩侧面额外开设大尺寸的走线孔，兼顾了防护性能和布线便利性。在实际选型适配时，可根据被防护设备的实际外形尺寸调整护罩的长宽高参数，支脚的高度也可根据车间地面的走线、排水需求做适应性调整，若应用在潮湿、多腐蚀介质的车间场景，还可将板材更换为不锈钢材质，或在钣金表面做喷塑、镀锌防腐处理，

　　提升护罩的环境耐受能力。这类防护结构相比传统的铁丝网围栏、简易焊接护罩，整体刚性更好，防护等级更高，同时外观规整，能够适配现代化车间的5S管理要求，不会因为护罩结构杂乱影响车间整体布设观感，冲孔面板的设计也不会完全遮挡内部设备的大致状态，巡检人员可透过冲孔直接观察内部设备的外观异常，及时发现设备倾斜、接线脱落等显性故障。
