工业高容量立式滤筒污染过滤装置

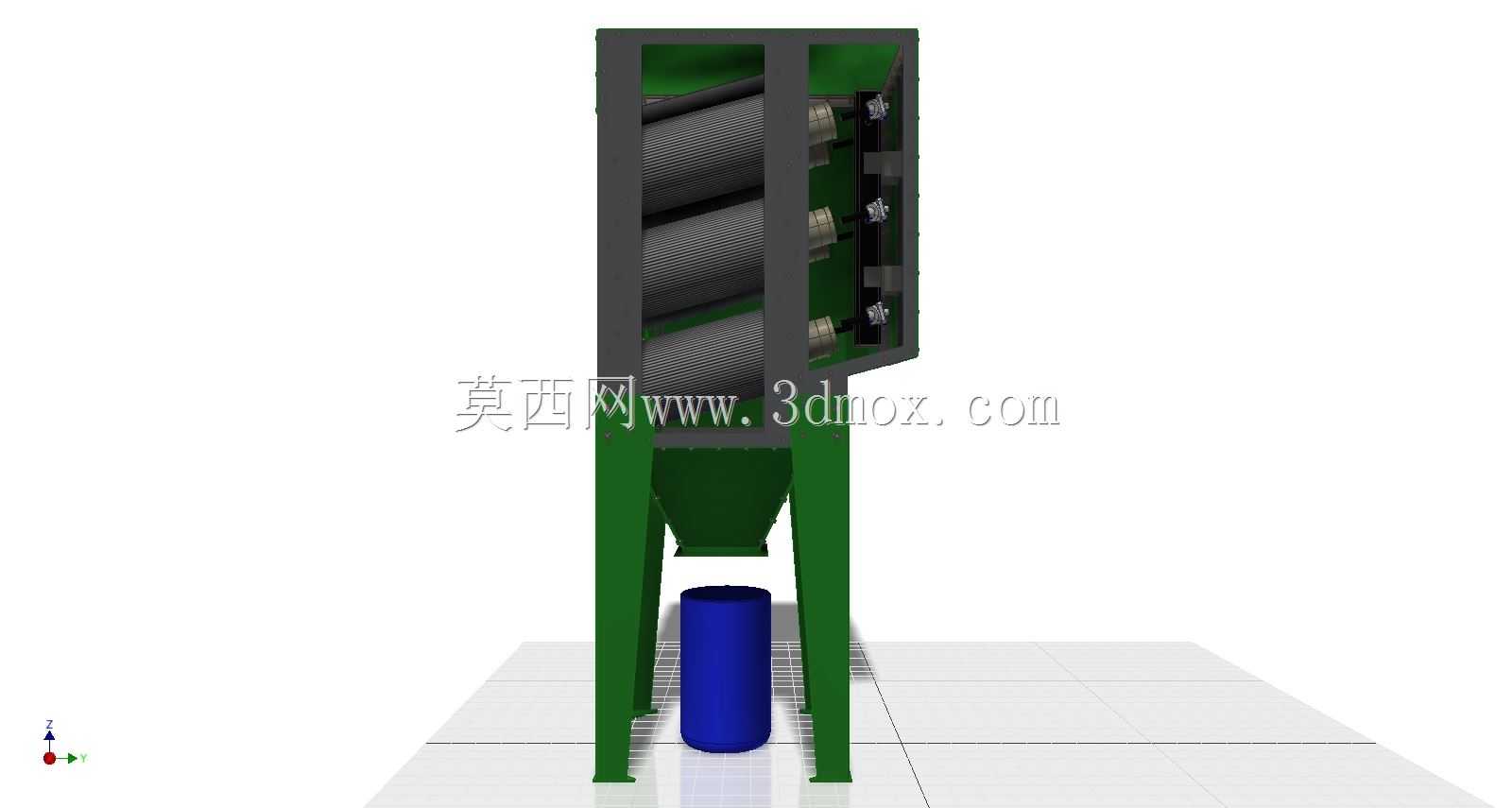

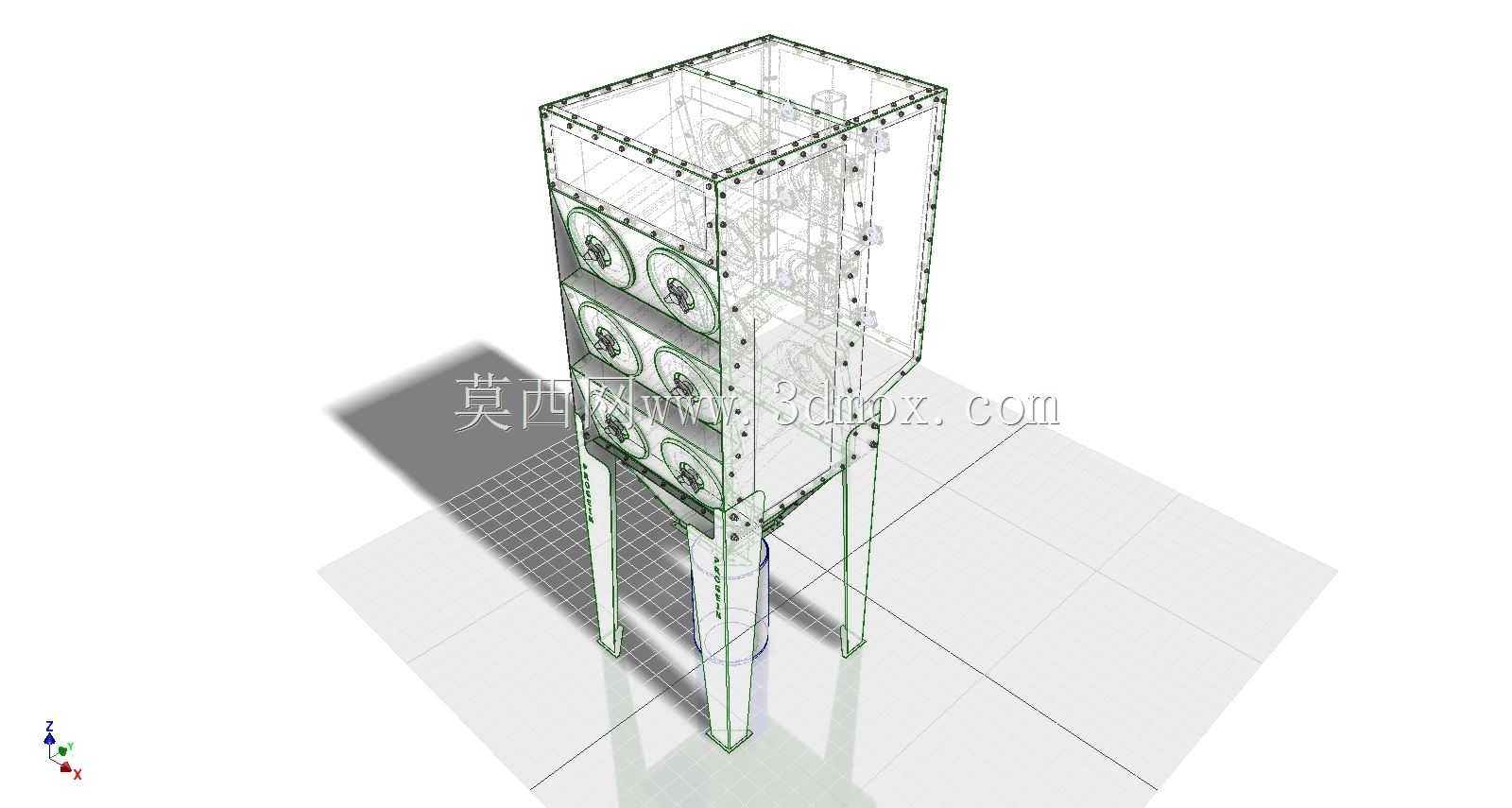

　　在木工加工车间、焊接作业工位、粉体物料输送工段这类持续产生高浓度含尘含杂废气的场景里，这类立式高容量滤筒过滤装置是车间废气治理环节的核心处理单元，和常规小型滤筒过滤设备不同，该结构采用上箱体、中滤室、下灰斗三段式立式布局，单台设备即可覆盖大跨度产尘区域的废气收集处理需求，无需多台小型设备并联排布，能大幅节省车间设备安装占地。从结构设计逻辑来看，上箱体为密封净气腔，内部预留脉冲清灰组件的安装空间，侧面开设的检修口可直接触及滤筒安装端板，日常更换滤筒时无需拆解设备主体外壳，单人即可完成耗材更换作业；中滤室为核心过滤段，采用多组竖向排布的滤筒安装位，含尘废气从设备中下部进风口进入滤室后，气流因腔体截面突然扩大流速骤降，

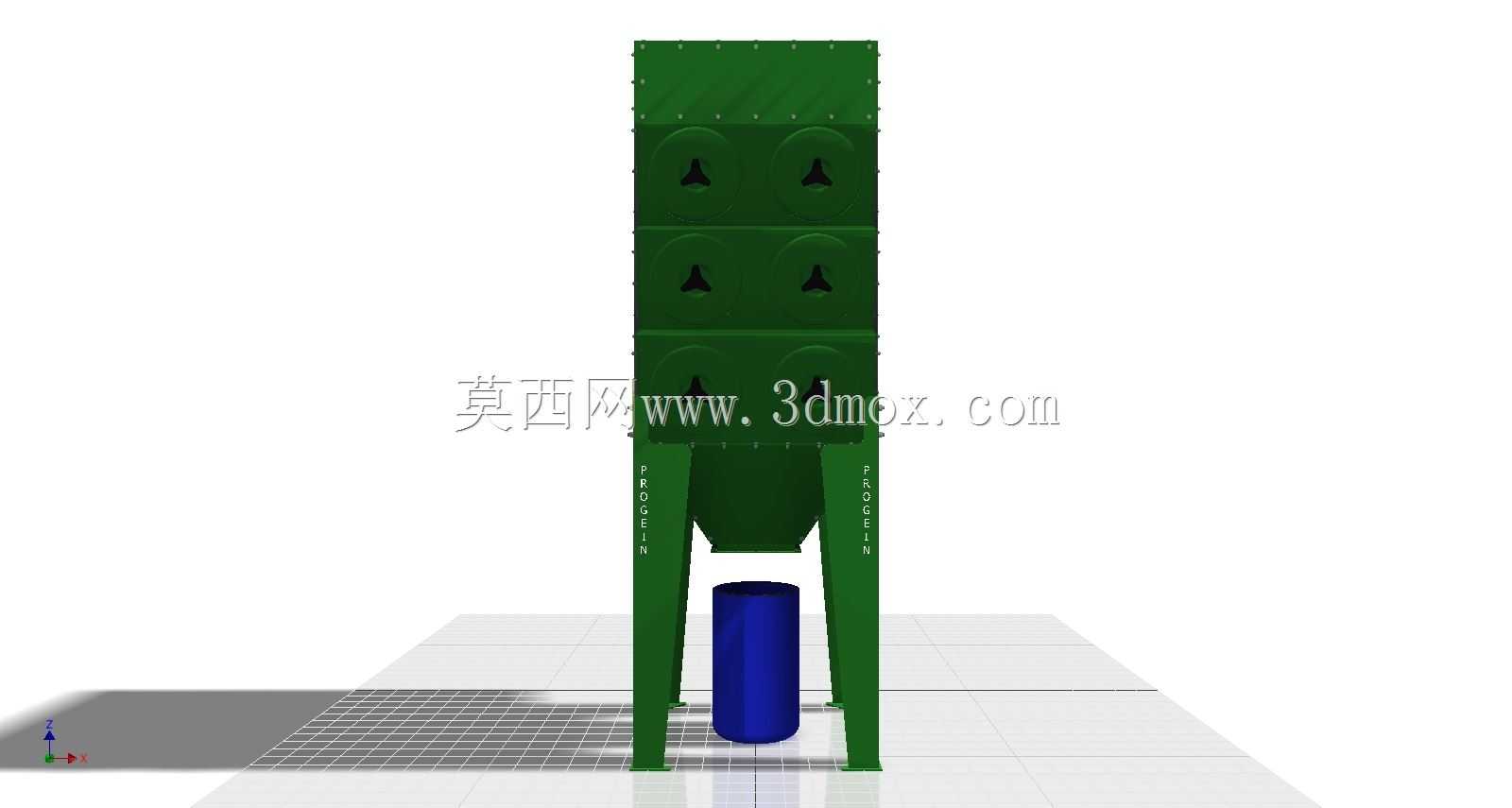

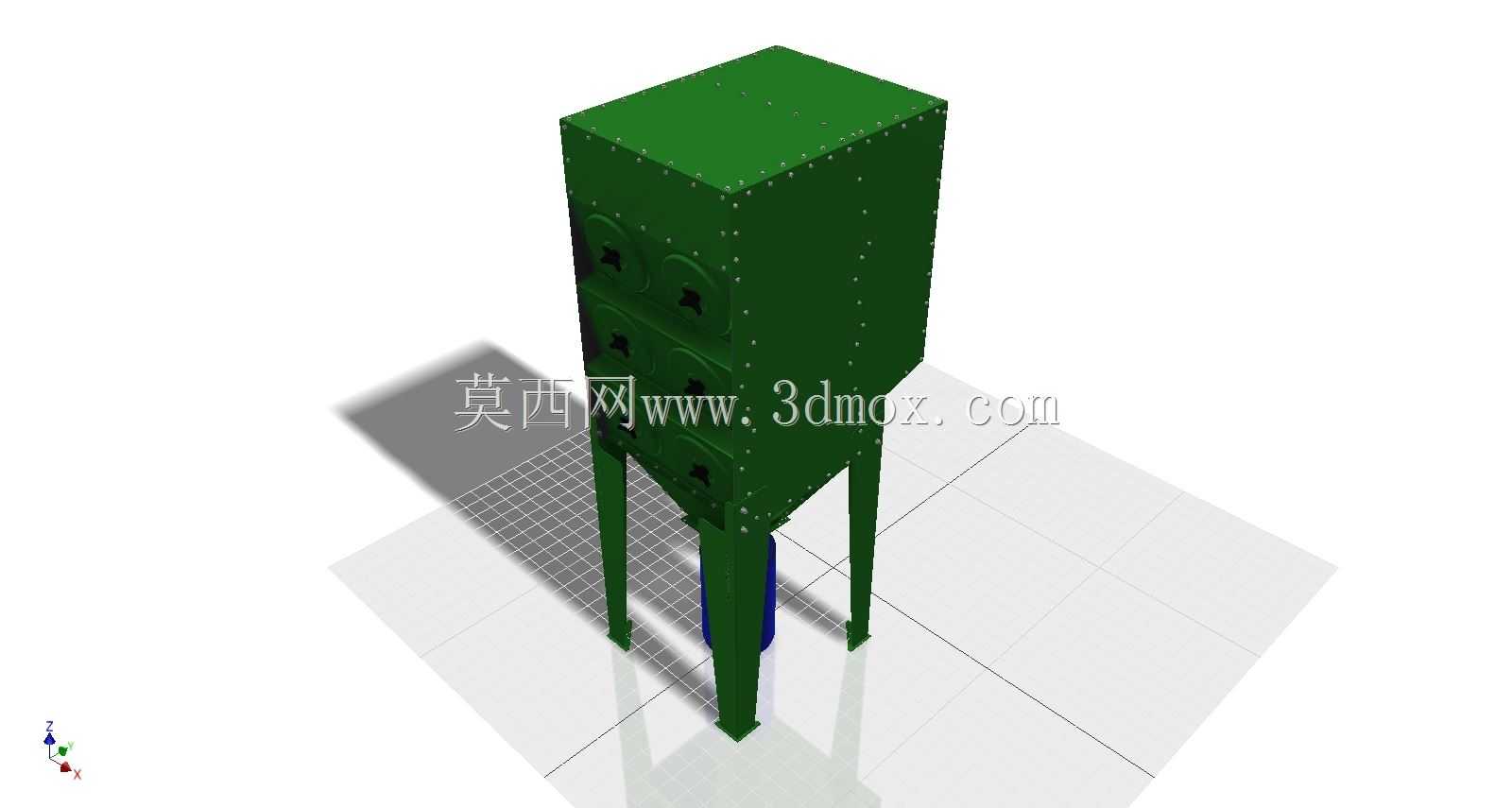

　　大粒径粉尘在重力作用下直接沉降落入下方灰斗，细微粉尘随气流穿过滤筒滤材时被截留在滤筒外表面，净化后的洁净空气透过滤筒进入上箱体净气腔，最终从顶部出风口接入排风管道排出车间。下灰斗采用四棱锥收料结构，锥角设计参考粉体物料安息角参数，避免粉尘在斗壁堆积架桥，支腿高度预留足够空间，可直接在灰斗下方对接粉尘收集桶或者螺旋输灰机构，无需额外架设抬高支架。设备外形采用方箱式主体结构，支腿为等边角钢焊接成型，整体安装边界规整，可直接贴靠车间立柱或者墙体布置，进风口、出风口的法兰接口采用标准圆形法兰尺寸，可直接和现有车间通风管道对接，无需额外制作变径接头。设计过程中重点考虑了设备运行的气流均匀性，滤筒排布间距经过气流模拟优化，

　　避免靠近进风口位置的滤筒承受过高过滤风速，导致局部滤材过早磨损，同时上箱体内部设置气流导流板，让净化后的气流均匀流向出风口，减少腔体内部涡流带来的风阻损耗。设备外壳采用折弯焊接成型，所有拼接缝做连续密封焊处理，避免含尘废气从缝隙泄漏造成车间二次污染，滤筒安装端板采用冲压成型的定位孔，滤筒安装时可直接卡入定位孔，配合橡胶密封垫实现滤室和净气腔的完全隔离，杜绝未过滤的废气短路进入净气侧。这类设备可适配不同材质的滤筒，针对焊接烟尘可选用阻燃聚酯滤材，针对木工木屑可选用普通覆膜滤材，针对粉体加工产生的超细粉尘可选用PTFE覆膜高精度滤材，单台设备的额定处理风量可覆盖上千平米作业区域的废气收集需求，相比传统布袋过滤设备，滤筒的过滤面积更大，

　　设备整体体积更小，日常维护频次更低，适合在产尘量大、连续作业的工业生产场景长期稳定运行。安装时仅需将设备支腿通过膨胀螺栓固定在水泥地面即可，无需做额外的设备基础，设备整体重心偏低，运行时的振动幅度极小，不会对周边精密加工设备的运行精度造成干扰。
