低噪可折叠驾驶室送风机结构设计

　　在工程车辆、特种作业舱室这类相对封闭的驾驶空间设计中，通风换气系统的选型往往容易被忽略，但实际作业过程中，密闭空间内的空气浑浊、设备散热带来的温升、作业扬尘侵入等问题，会直接影响操作人员的工作状态，甚至带来职业健康隐患。这款送风机的设计，正是瞄准了这类狭小封闭舱室的通风需求，同时兼顾了户外临时作业点位的通风使用场景，没有采用常规工业风机的笨重固定式结构，而是做了可折叠的结构优化。

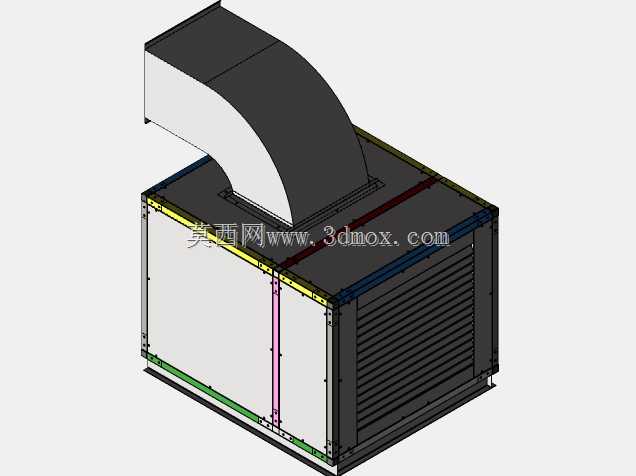

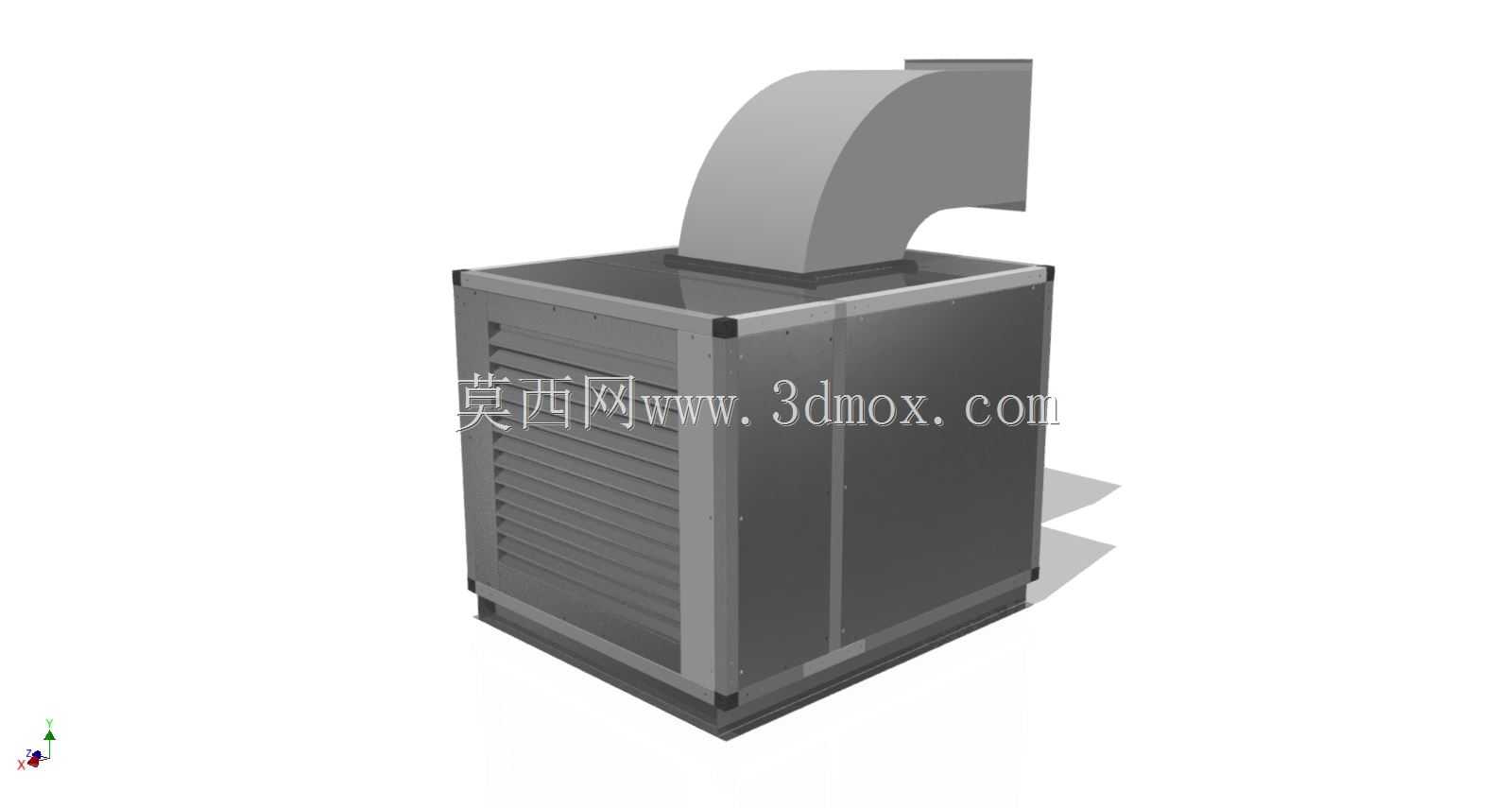

　　从实际使用逻辑来看，这类舱室空间本身寸土寸金，常规立式风机不仅占用宝贵的舱内活动空间，突出的风道结构还容易在人员进出、操作设备时发生磕碰。这款送风机将主机设计为方正的箱式结构，底部做了包角防护，既可以直接落地放置，也能通过底部的安装孔位固定在舱壁角落或者设备机架侧面，安装边界的适配性很强——主机的方正外形没有多余的外凸结构，在做舱室布局时，不需要为它预留额外的避让空间，只要保证进风侧的百叶窗区域预留不小于15厘米的进风间隙，出风侧的弯折风道可以根据安装位置调整朝向，不需要额外加装转接风管就能直接把新风送到操作人员的活动区域。

　　功能设计上，这款送风机把换气效率和噪音控制做了平衡，每小时10次的换气量，是按照常规4-6立方米的封闭舱室容积计算的，刚好能满足单人作业时的新风需求，不会因为风量过大造成舱内直吹的不适感，也能及时把舱内设备散出的热量、作业过程中带入的扬尘置换出去。降噪设计是这款设备的核心亮点，没有单纯靠降低风机转速来压减噪音，而是从结构层面做了优化：箱式主机的壳体采用了夹层结构，内壁贴附吸音材料，进风侧的百叶窗不仅起到防护杂物进入风机内部的作用，还做了导流角度设计，避免气流直冲进风腔产生涡流噪音；顶部的弯折风道做了圆弧过渡，没有直角拐点，气流在风道内流动时的风阻被降到最低，既减少了风压损失，也避免了气流撞击风道壁产生的再生噪音，实际运行时的噪音水平不会干扰舱内人员的正常沟通，也不会掩盖作业时的设备警示声响。

　　可折叠的结构设计主要针对风道部分，在设备运输或者舱内不需要通风的时段，可以把顶部的弯形风道折叠放平，贴合在主机顶部，整个设备的整体高度能降低近40%，不仅方便收纳，在一些需要临时转移设备的场景下，比如户外作业点位的临时值班棚、移动检修舱室，折叠后的设备可以直接塞进工具柜或者设备舱的储物空间，不需要像固定风道的风机那样占用专门的运输位置。主机的边角都做了包角加固，在搬运过程中即使发生轻微磕碰，也不会造成壳体变形或者风道错位，耐用性更适配工程场景的粗放使用环境。

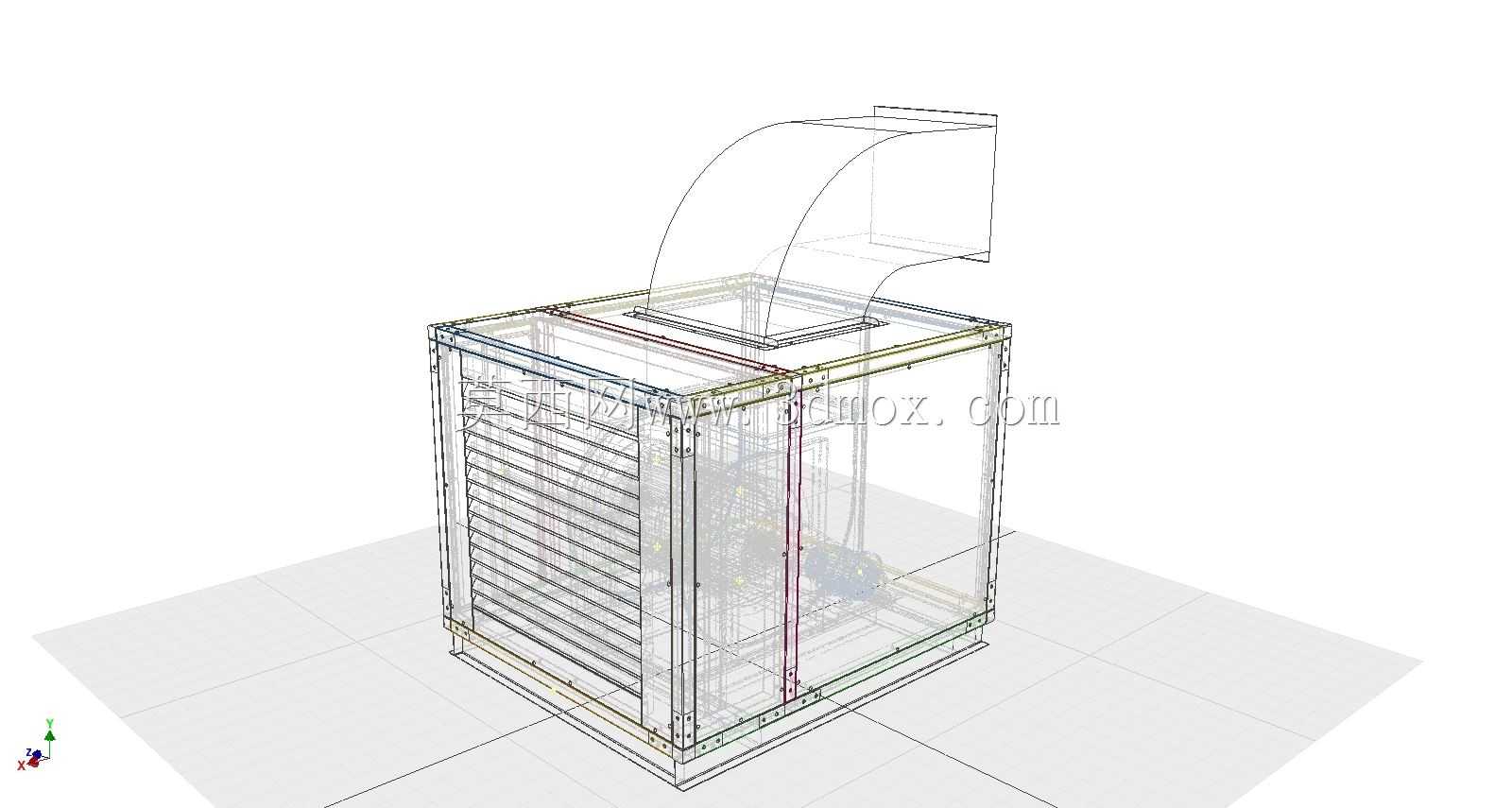

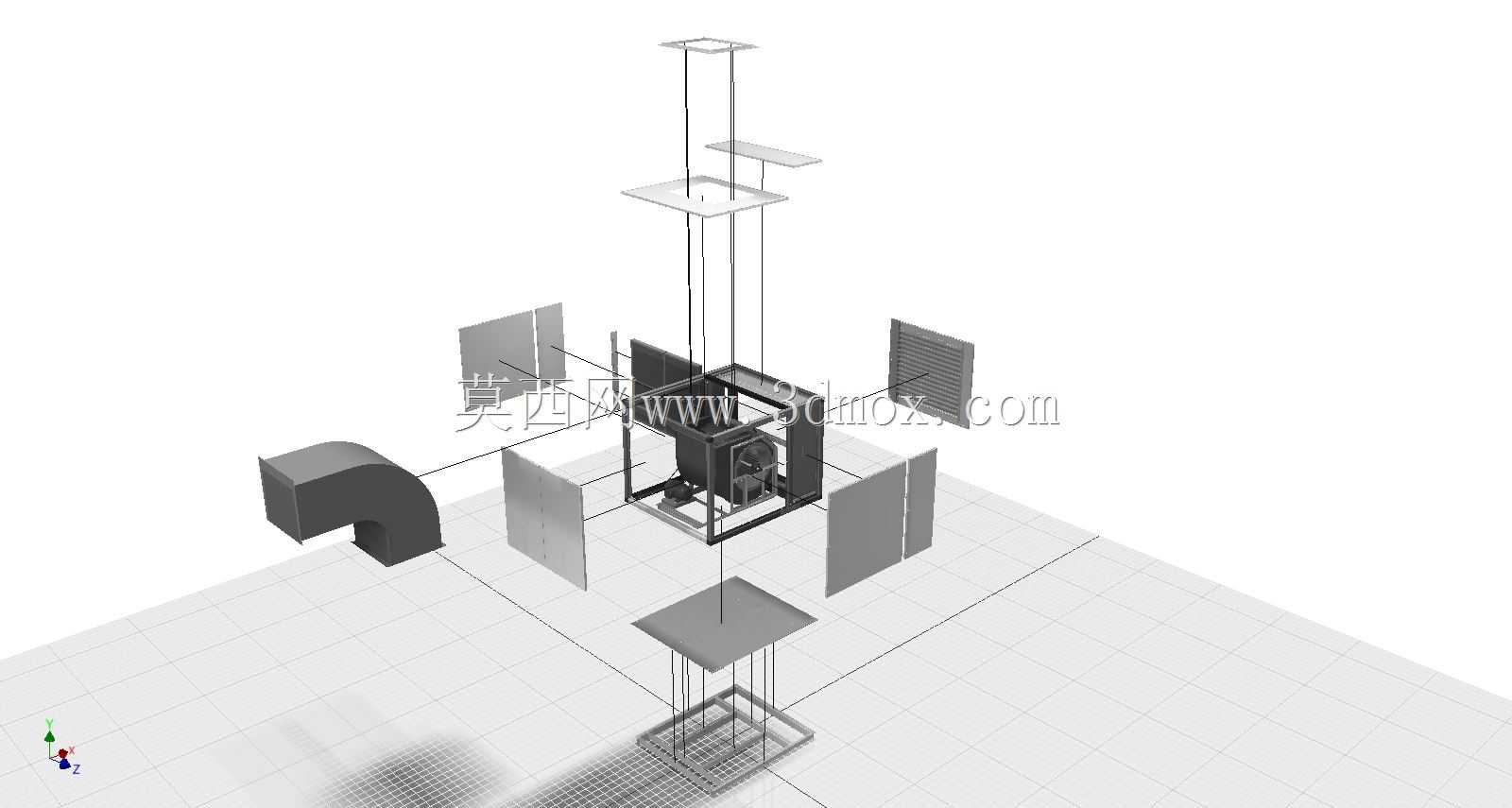

　　从三维建模的角度来看，这款设备的结构拆分逻辑很清晰：箱式主机的框架采用型材拼接结构，面板通过紧固件固定在框架上，后期维护时只需要拆开对应侧的面板，就能直接接触到内部的风机叶轮、电机组件，不需要把整个设备从安装位拆下来；顶部的折叠风道采用铰接结构连接在主机的出风口位置，铰接处做了密封处理，不会因为折叠缝隙造成漏风，风道的弯折角度可以在0到90度之间锁定，安装时可以根据实际的送风方向调整角度，不需要额外加装弯头配件。进风侧的百叶窗采用一体冲压成型的叶片，叶片角度统一向下倾斜，既能防止大颗粒杂物、溅落的水滴进入风机内部，也能对进风气流做初步整流，减少进风紊流。

　　在做设备选型适配时，需要注意安装面的承重能力，这款送风机因为采用了钣金壳体加内部吸音层的结构，整体重量比同风量的塑料壳体风机要高，壁挂安装时需要保证安装螺栓的锚固强度，落地放置时要保证地面平整，避免设备运行时因为重心不稳产生振动。出风方向调整时，要避免风道出口直接对着操作人员的头部直吹，可以调整角度让新风沿着舱室顶部循环，既保证整个舱室的空气置换效率，也能避免直吹带来的不适。如果是在户外场景使用，这款设备的壳体做了防锈涂层处理，短时间的淋雨、扬尘环境不会影响设备正常运行，但要注意避免积水长时间浸泡设备底部，防止内部的电气组件受潮。
