旋风分离器配套钢制支撑框架结构

　　在粉体加工、烟气治理、物料分选等工业场景中，旋风分离器是依靠离心力实现气固、液固分离的核心设备，这类设备通常为立式筒体结构，自身长径比大，运行时内部带压气流持续冲刷筒体，会产生持续的振动载荷，同时设备本体、内部积料、检修载荷的总重量需要稳定传递到土建基础，因此配套的支撑框架是保障设备长期稳定运行的关键结构。

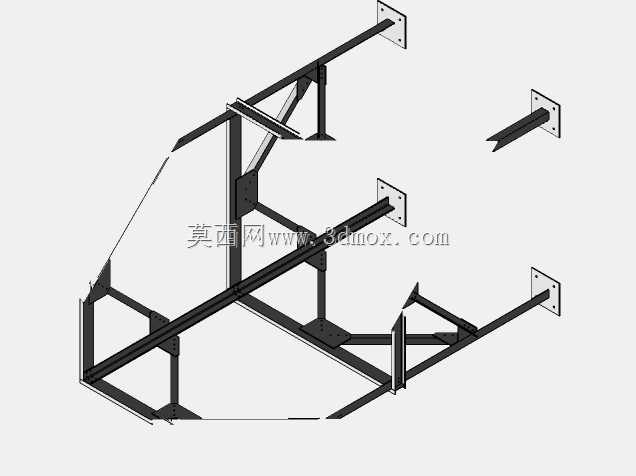

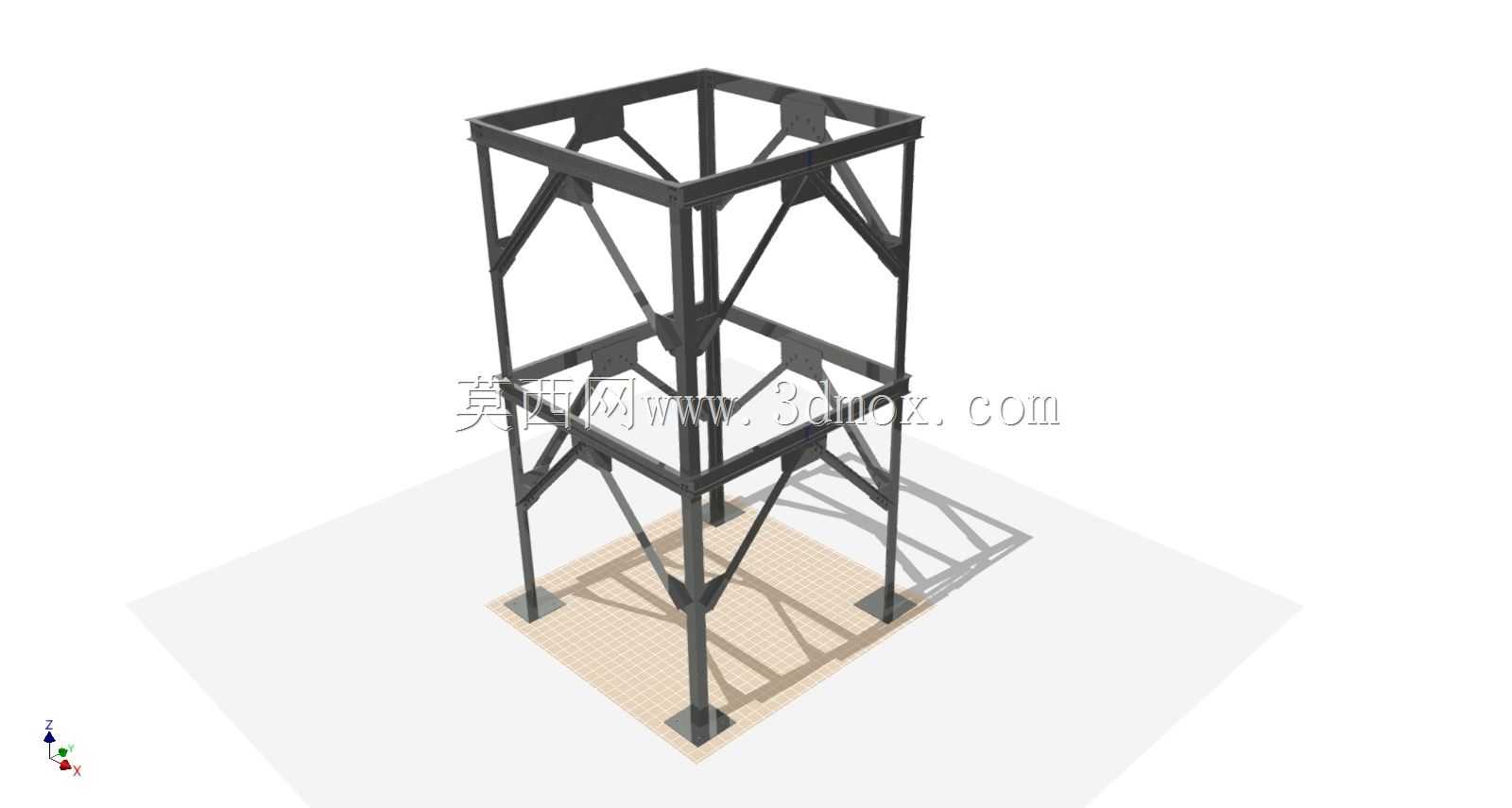

　　这套支撑框架采用方形截面的立体钢桁架结构，整体为多层框架布局，底部通过方形地脚板与土建基础的预埋螺栓实现刚性连接，四根主立柱采用等截面型钢制作，沿方形轮廓垂直布置，承担全部竖向载荷。框架分层设置水平连接横梁，每层横梁之间布置交叉斜撑，斜撑沿框架立面的对角线方向布设，将水平方向的风载、设备振动载荷分解传递到主立柱，避免框架出现侧向失稳。从结构受力逻辑来看，这种桁架式设计相比纯立柱式支撑，在同等用钢量下抗侧移刚度提升明显，能够抵消旋风分离器运行时产生的周期性水平激振力，避免设备运行时出现筒体晃动、连接法兰密封失效的问题。

　　设计这类支撑框架时，首先需要匹配旋风分离器的筒体外径、安装高度，框架的内净空尺寸需要预留出设备保温层、外部工艺管道的安装空间，同时每层横梁的标高要对应旋风分离器的检修人孔、进料口、出料口的位置，避免框架梁遮挡设备操作空间。底部的地脚板尺寸需要根据基础混凝土的抗压强度核算，地脚螺栓的规格要同时满足竖向承重、水平抗剪的要求，通常会在地脚板与基础之间加装调平垫铁，方便安装时调整框架的水平度，保障上部设备的垂直度偏差控制在规范允许范围内。

　　框架的顶部设置有与旋风分离器筒体连接的固定支座，支座位置对应旋风分离器的加强圈位置，避免设备筒体局部受力产生变形。分层设置的水平横梁除了增强框架整体刚度外，还可作为检修平台的支撑梁，后期铺设钢格板后即可作为设备日常巡检、检修的操作平台，无需额外搭设独立的检修架，减少现场的施工工作量。斜撑的布置避开了设备的进出口管道走向，所有杆件的连接节点采用焊接或高强度螺栓连接，节点位置做加劲肋补强，避免应力集中导致的焊缝开裂问题。

　　从安装边界来看，这套框架的底部占地尺寸根据上部旋风分离器的处理量匹配，通常小处理量的分离器框架占地在2米见方以内，大处理量设备的框架会根据载荷需求加大立柱截面、增加斜撑密度，框架总高度根据分离器的安装标高确定，要保障设备底部的出料口有足够的空间连接下游的卸料阀、输送设备。在户外安装场景下，框架的设计还需要考虑当地的风载、雪载，顶层横梁的载荷还要核算顶部平台的检修人员、工具重量，所有钢结构件表面需要做防腐涂装，在腐蚀工况下还会采用镀锌或不锈钢材质，延长结构的使用寿命。

　　实际工程应用中，这类支撑框架的建模需要精准匹配设备的安装接口，提前校核各杆件的干涉情况，避免现场安装时出现杆件与管道、设备附件碰撞的问题，同时要预留一定的安装调整余量，抵消土建基础施工的尺寸偏差。框架的竖向垂直度是安装时的核心控制指标，直接影响上部旋风分离器的运行稳定性，若框架倾斜会导致设备内部的流场分布不均，降低分离效率，严重时还会加剧设备振动，引发结构疲劳损坏。
