心脏瓣膜仿生气缸结构三维设计

　　这款仿生结构气缸的设计初衷，是面向医疗辅助设备、精密流体控制场景的特殊气动执行需求，区别于常规直线往复式气缸，其结构参考心脏瓣膜的启闭逻辑，可实现介质通路的柔性通断与行程的分段精准控制，在小流量精密气路、仿生医疗实验装置、微流量流体控制阀组中有着不可替代的应用价值。常规气缸多采用活塞整周密封配合缸筒实现直线推力输出，而这款结构在设计时打破了传统气缸的一体式活塞思路，将执行端拆分为多层同轴导向杆组，周向均匀布置的细长导杆承担活塞运动的导向限位功能，避免长行程下的活塞偏磨问题，中心主推杆承担核心推力输出，上下分层布置的弹性复位元件采用不等节距弹簧设计，可实现分段弹力输出，初始行程段弹力较小，适配低压微行程的调节需求，末端行程段弹力递增，

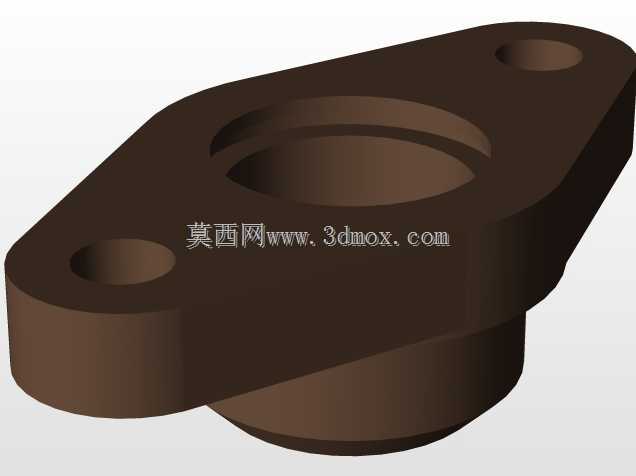

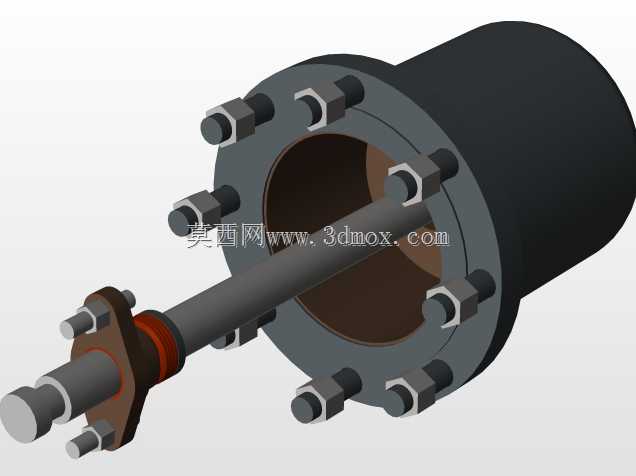

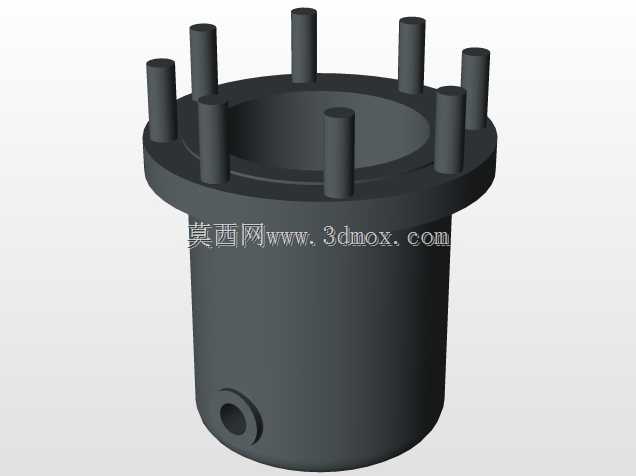

　　提供足够的复位预紧力保证密封面完全贴合。从安装边界来看，该气缸下端采用法兰式安装接口，法兰端均布螺栓过孔，可直接固定在阀组安装基板上，安装孔位的同轴度公差控制在0.02mm以内，保证导杆运动时无卡滞；整体径向最大尺寸集中在下部缸体与上端弹簧座位置，周向预留的安装间隙不小于5mm即可满足装配需求，轴向总行程可通过调整中心推杆的限位垫片厚度进行微调，适配不同开度的通路控制需求。在功能特性上，该结构集成了类似心脏瓣膜的单向通断功能，下部的两个碟形密封件可在介质正向流动时受压力顶开，反向受压时自动贴合密封，无需额外加装单向阀组即可实现执行与止回的双重功能，减少了气路的外接元件数量，降低了整体阀组的泄漏点。

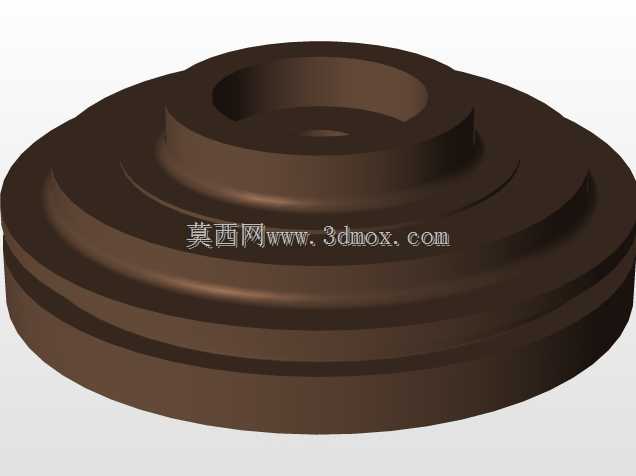

　　设计过程中针对导杆的受力变形做了有限元校核，周向导杆选用硬质铝合金材质，表面做硬质阳极氧化处理，降低运动摩擦系数的同时提升耐磨性能，导杆与导向套的配合间隙控制在0.01-0.015mm之间，既保证运动顺滑，又避免间隙过大导致的密封件偏磨。上部的弹簧座采用分层限位设计，不同刚度的弹簧分别对应不同的行程区间，当气缸通入低压控制气时，仅外层小刚度弹簧被压缩，带动密封件小幅开启，实现小流量介质的精准调节；当控制气压升高到设定阈值后，内层大刚度弹簧开始被压缩，主推杆带动密封件完全开启，实现大流量介质的快速通断，这种双刚度弹簧的设计，解决了常规气缸在微行程调节时压力波动大、开度控制精度差的问题。在实际装配过程中，

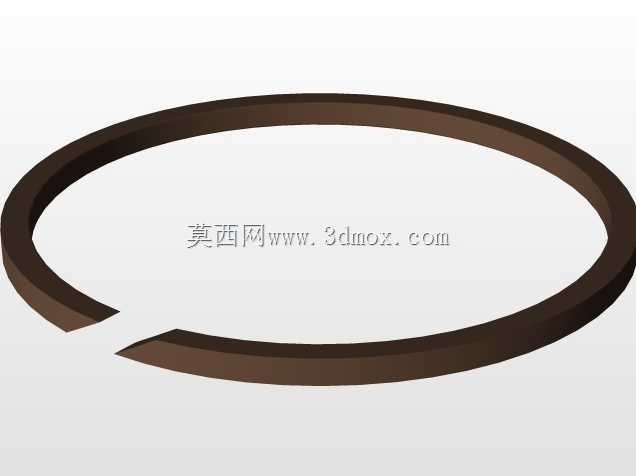

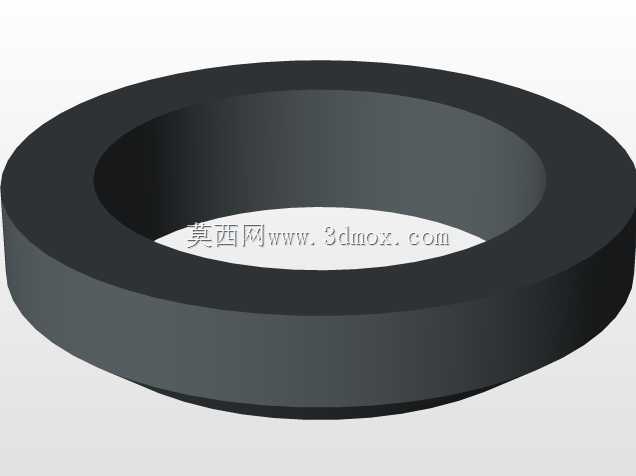

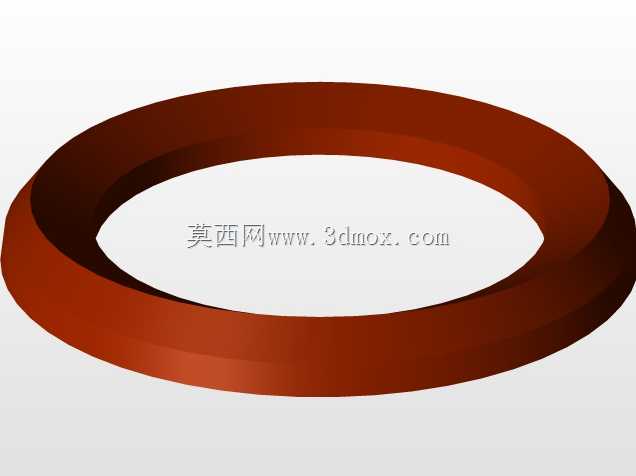

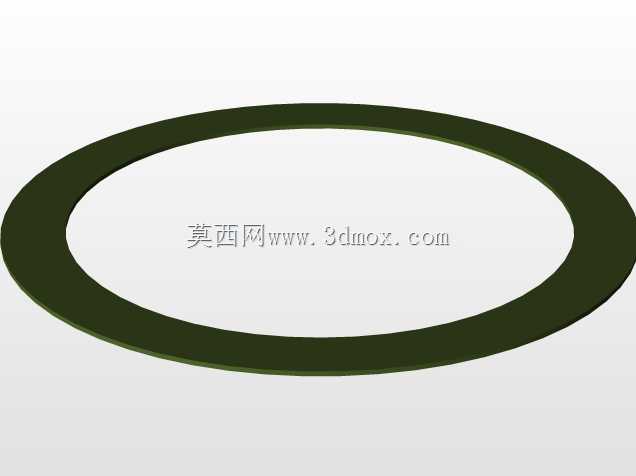

　　该结构的所有零部件均采用同轴装配设计，无需专用工装即可完成组装，周向导杆的长度一致性公差控制在0.01mm以内，保证活塞盘运动时始终保持水平，避免单侧受力导致的密封件偏磨；下部的碟形密封件采用聚氨酯材质，邵氏硬度控制在70-75度之间，既保证密封面的贴合度，又避免硬度过高导致的启闭冲击过大。该结构可适配洁净气路、轻度腐蚀性流体介质的控制需求，在医疗仿生实验装置中，可模拟心脏瓣膜的启闭动作，为人工瓣膜的性能测试提供稳定的执行动力；在精密分析仪器的气路控制中，可实现微升级别流量的精准调控，相比常规电磁阀，其无电磁干扰的特性更适配高精度检测设备的使用场景。设计时还考虑了维护便捷性，上端弹簧座采用卡簧限位结构，拆卸卡簧即可依次取出弹簧、导杆、活塞盘等易损件，无需将整个气缸从安装基板上拆下，大幅降低了设备维护的时间成本。
