不锈钢材质轴流风机安装固定支架结构

　　在工业电控柜、户外通讯基站机柜、小型工业设备的通风散热布局中，轴流风扇的固定可靠性直接影响散热系统的长期运行稳定性，这款不锈钢材质的风扇安装支架，就是针对这类场景开发的专用支撑构件。不同于常规塑料支架易老化、冷轧钢板支架易锈蚀的缺陷，这款支架整体采用不锈钢板材经钣金折弯、冲压成型，在高湿、有轻度腐蚀的工业环境下也能保持结构强度，不会因为长期使用出现锈蚀脱落、固定位失效的问题。

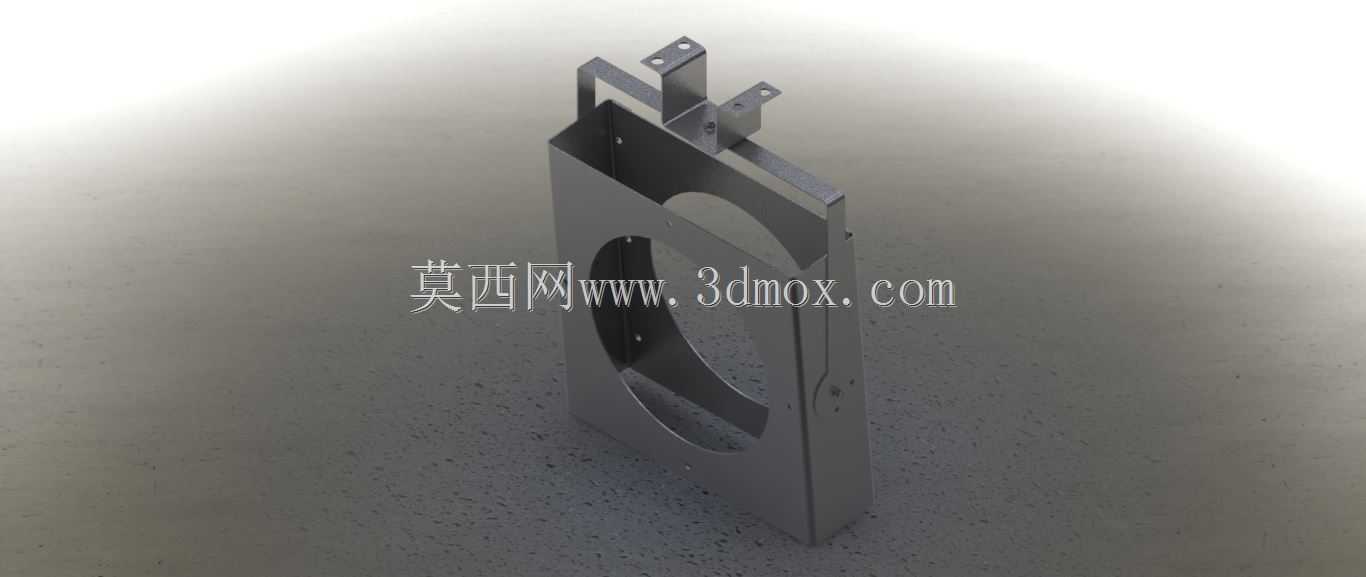

　　从结构设计来看，支架主体采用U型折弯的主承载结构，两侧立板与底部承托边一体成型，省去了额外拼接焊接的工序，既减少了加工误差累积，也避免了焊接位置的应力集中问题。主立板上开设的大尺寸圆形镂空，尺寸完全匹配对应规格轴流风扇的外轮廓，安装时风扇可以直接嵌入镂空位置，圆形轮廓周边预留的螺丝孔位，和风扇外壳的固定孔位一一对应，不需要额外做对位调整，能大幅缩短现场安装的耗时。支架顶部延伸出的两个带孔安装支耳，是整个构件和设备主体连接的核心受力位，支耳和主立板采用二次折弯成型，折弯位置做了小圆弧过渡处理，避免应力集中导致的支耳断裂，支耳上的长圆孔设计，可以抵消一部分安装面的加工误差，就算设备上的固定螺柱位置有小幅偏差，也能顺利完成安装，不需要现场二次扩孔。

　　实际安装使用时，这款支架的安装边界需要提前匹配对应风扇的尺寸，主腔体的内部宽度要比风扇外壳厚度大2-3mm，预留出风扇运行时的小幅振动余量，避免支架和风扇外壳产生硬接触引发共振噪音。顶部支耳的安装孔中心距，要和设备内部预留的安装位尺寸对齐，固定时采用不锈钢螺丝搭配防松垫圈，就算设备运行过程中存在持续振动，也不会出现螺丝松动的问题。支架底部的承托边在安装时不需要额外打螺丝，主要起到承托风扇重量的作用，分担顶部支耳的垂直受力，让整个固定结构的受力分布更均匀，长期承重也不会出现支耳变形的问题。

　　在设计这款支架的三维结构时，首先要确认适配风扇的准确外径、厚度、外壳固定孔的孔位分布，再反向推导支架的内部腔体尺寸，圆形镂空的直径要比风扇外径小10-15mm，形成足够的承托边，避免风扇从镂空位置滑落。折弯工序的展开尺寸计算要考虑不锈钢板材的折弯系数，不同厚度的不锈钢板折弯扣除值存在差异，建模时需要提前预留折弯余量，避免加工成型后尺寸出现偏差。支耳的伸出长度要根据设备内部的安装空间确定，不能过长避免和设备内部的其他元器件产生干涉，也不能过短导致安装工具无法操作。表面处理上不需要额外做喷涂或者电镀，不锈钢本身的防锈性能足够应对多数工业场景，只需要对冲裁、折弯产生的毛刺做打磨处理，避免安装时划伤操作人员或者风扇的供电线路。

　　从应用场景拓展来看，这款支架除了固定常规的轴流散热风扇，也可以适配同尺寸的通风过滤网组、小型风阀构件，只需要调整对应位置的固定孔位即可，不需要重新设计主体承载结构，具备一定的通用适配性。在户外设备上使用时，支架的不锈钢材质可以抵御雨水、凝露的侵蚀，不会像普通碳钢支架那样使用两三年就出现锈迹，甚至锈渣掉落影响设备内部电路安全。在食品加工、医药生产这类对卫生要求较高的场景，不锈钢材质的支架也可以定期用消毒溶剂擦拭，不会因为腐蚀产生杂质污染生产环境。
