立式支腿水循环储水罐体结构设计

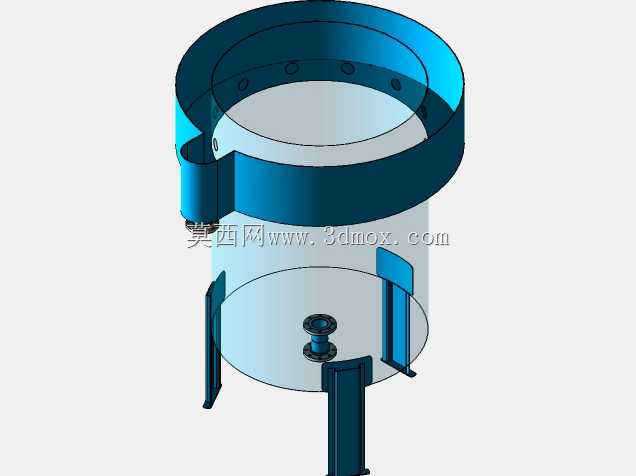

　　该立式储水罐体主要面向中小型循环水系统、工艺冷却水回路、小型给排水储水单元的配套使用场景，常见于车间冷却循环、实验室水循环系统、小型暖通补水回路这类需要稳定储水、缓冲水压的工况中，区别于大型常压储水罐，该结构更侧重紧凑安装与小流量循环的适配性。从结构功能来看，罐体主体采用直筒段加顶部外翻宽边法兰的设计，顶部宽边结构一方面可作为罐盖安装的压紧贴合面，均布的螺栓孔可配合密封垫片实现顶盖的快装或压紧密封，另一方面外翻的宽边可作为罐体吊装、临时放置的受力承托边，减少吊装时对筒壁的局部挤压变形。罐体下部设置的三个均布支腿，采用带折弯加强的板式支腿结构，支腿与筒壁焊接位置增设了竖向贴板补强，避免支腿承重时筒壁局部应力集中出现焊缝开裂，

　　支腿底部预留的安装孔可配合膨胀螺栓将罐体固定在混凝土基础或设备机架平台上，安装时需保证三个支腿的支撑面平面度误差控制在2mm以内，避免罐体倾斜导致内部液位检测失准、底部接口受力不均。罐体下部侧面设置的法兰接口为循环水的进出水口，接口采用凸缘法兰结构，可对接对应通径的管道或阀门，接口位置距离罐底预留了一定高度，可避免罐底沉积的杂质随循环水进入管路，同时该接口也可作为排污口的备用接口，配合罐底的倾斜结构（建模时罐底设置了微小的坡度坡向接口位置），可在检修时排空罐内存水。罐体上部侧面设置的侧向短管结构，可作为溢流口或者补水口使用，短管向外延伸的长度足够对接外部管路，避免溢流时水流沿罐壁流淌腐蚀支腿焊缝。从设计思路来看，

　　建模时优先考虑了薄壁筒体的刚度补强，顶部的外翻宽边相当于在筒体顶端设置了一圈加强圈，可有效减少薄壁筒体加工、吊装时的圆度变形，相比额外焊接加强筋的结构，外翻边一体成型的工艺性更好，采用板材卷制后压边即可成型，减少焊接工作量。筒身中部的环形箍带结构，是针对薄壁筒体充水后径向变形的补强设计，箍带采用与筒身同材质的板材折弯成型，与筒壁满焊连接，将直筒段分成上下两个短节段，大幅降低筒体充水后的径向鼓胀变形量，尤其适用于有轻微静压要求的循环水工况。建模过程中对所有焊接位置都预留了焊脚尺寸的建模细节，支腿与筒壁的连接、箍带与筒壁的连接、接口法兰与筒壁的连接都按照实际焊接工艺要求设置了对应的焊喉尺寸，避免后续出工程图时遗漏焊接标注。

　　从安装边界来看，该罐体的最大外径由顶部外翻边决定，安装时周边需预留至少150mm的操作空间，用于顶盖螺栓的拆装、侧面管路的对接操作；罐体总高度由支腿高度、筒身高度、顶部翻边高度共同决定，支腿的净空高度预留了底部法兰对接管道的操作空间，可在罐体下方直接安装阀门、弯头这类管路配件，不需要额外抬高基础。在实际选型适配时，该罐体的储水容积可通过调整直筒段的高度进行系列化拓展，支腿的高度也可根据现场安装的管路布局需求进行调整，顶部法兰的螺栓孔分布采用通用的公称直径法兰孔距标准，可适配标准规格的盲板盖、带视镜的罐盖或者带呼吸阀的顶盖，满足不同工况的密封、透气、观测需求。针对水循环工况的使用特点，罐体内部所有焊缝都要求做打磨光滑处理，避免滋生生物膜影响循环水水质，筒体内壁可根据使用需求做防腐涂层或者镜面抛光处理，适配不同水质的储水需求。建模时对所有转角位置都设置了合理的圆角过渡，避免应力集中，尤其是支腿与筒壁连接的位置、接口与筒壁连接的位置，都采用了渐变过渡的补强结构，可承受长期充水静压下的疲劳载荷，减少长期使用后的焊缝渗漏风险。
