进气压力温度集成式传感装置结构设计

　　做动力系统外围元件选型和结构匹配时，这类集成式传感装置是进气管路周边最常碰到的元件之一，它的核心作用是实时采集进气歧管内的绝对压力与进气温度参数，把物理量转换成电信号传输给ECU，为喷油量修正、点火提前角调整提供核心的计算依据，是电喷动力系统里不可或缺的感知部件。

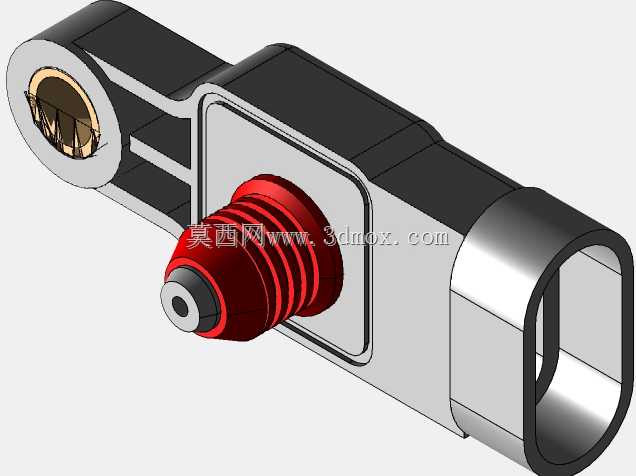

　　从结构设计逻辑来看，这个传感装置采用了分体式安装基座加感应探头的布局，主体的矩形壳体是内部电路与信号处理模块的容纳空间，壳体边缘做了圆角过渡，既可以避免安装过程中锐边割伤线束或操作人员手部，也能减少注塑成型时的应力集中，降低壳体长期受机舱温变影响出现开裂的概率。壳体一侧延伸出的两个带衬套的安装耳，是整个部件的固定结构，衬套采用金属嵌件注塑的方式和塑料基座结合，安装时螺栓穿过衬套锁紧到进气管路的安装凸台上，金属衬套可以分散螺栓的锁紧力，避免塑料基座被压裂，同时两个安装耳的中心距是严格匹配对应机型进气管路的安装孔位的，设计时需要预留0.2mm以内的位置公差，保证安装时不需要强行拉扯就能对位，避免长期受安装应力导致壳体密封失效。

　　突出的红色探头部分是介质接触端，探头外壁做了多道环形密封槽，装配时套上对应规格的O型密封圈，插入进气管路的安装孔后，密封圈被挤压在探头外壁和安装孔内壁之间，实现气路密封，防止进气泄漏导致压力检测失准。探头的端面是感应芯片的防护层，设计时这个端面要和进气管路内壁基本齐平，不能突出太多干扰管内气流流场，也不能凹入安装孔太多形成死腔，导致压力响应滞后、温度检测偏差。探头内部集成了压敏电阻与热敏元件，压敏元件通过检测膜片的形变感知管路内的压力变化，热敏元件则直接接触进气气流，快速响应进气温度的波动，两个检测通道的信号在壳体内的PCB板上完成信号放大、模数转换后，通过另一侧的接插件输出给整车线束。

　　实际装车应用场景里，这类传感器大多布置在进气歧管的稳压腔附近，位置要远离节气门体的直射气流区域，同时要避开排气侧的热辐射，避免机舱高温导致温度检测值偏高，影响空燃比控制精度。安装时要注意探头的插入深度，密封圈不能有扭曲、割伤的情况，锁紧螺栓的扭矩要控制在8-12N·m之间，扭矩过大会压裂塑料基座或者安装凸台，扭矩过小则会出现密封不严、甚至传感器松动脱落的问题。在做三维建模匹配时，除了要准确还原传感器本身的外形尺寸，还要预留出接插件的插拔空间，以及安装螺栓的操作空间，接插件端一般是朝向车架或者机舱外侧，方便后期维修时插拔线束，避免被周边管路、线束挡住操作空间。

　　从设计细节上看，壳体上的方形凹槽是产品标识激光打印的区域，不需要做额外的凸起结构，保证标识打印平整清晰。两个安装耳的厚度是经过强度校核的，在承受整车振动工况下，不会出现断裂问题，金属衬套的压装力也经过验证，不会在长期温变、振动环境下出现衬套松脱的情况。探头部分的红色材质一般是耐温耐油的工程塑料，能够承受-40℃到130℃的工作温度范围，同时耐受进气中夹带的少量油气、水汽的腐蚀，保证长期工作的可靠性。在做周边部件的间隙校核时，传感器外壳和周边线束、管路的最小间隙要保留在5mm以上，避免车辆行驶过程中振动产生干涉磨损，接插件端要预留至少30mm的手部操作空间，方便售后维修时不需要拆解周边其他部件就能完成传感器的更换。
