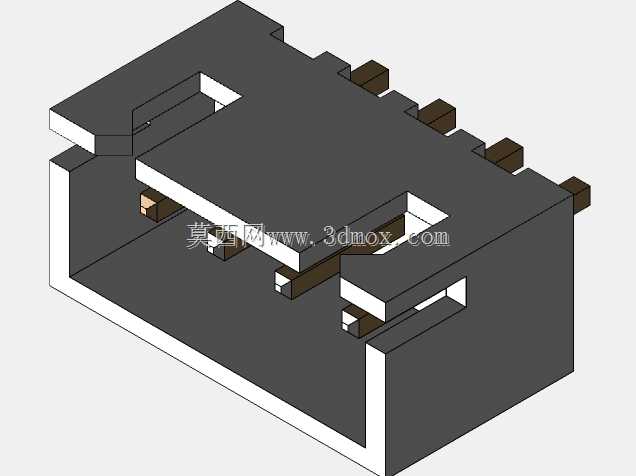

JST2.54间距4P垂直PCB板端连接器结构

　　在消费电子、工业控制板卡、小型传感模块的板级互联场景里，这类2.54mm间距的4Pin垂直板端连接器是极为常用的互联部件，承担着板上信号传输、小功率供电接驳的核心作用，很多工控传感单元、小型采集模块、DIY电子项目的板卡上，都能见到这类接插件的身影，它的存在替代了传统飞线焊接的低效连接方式，让模块间的拆装、维护、替换效率大幅提升，也避免了手工焊接飞线带来的虚接、线序错乱、抗拉扯能力差的问题。

　　从实际使用场景来看，这类垂直安装的接插件，适配的是板对板垂直接驳、线束到PCB板垂直引出的安装需求，和卧式贴装或者弯插的同规格接插件不同，垂直安装的结构不会占用PCB板平面方向的额外侧向空间，对于板卡边缘空间紧张、需要在板卡上方直接引出接线的布局场景十分适配，比如很多安装在导轨上的小型采集模块，板卡垂直固定在导轨卡槽内，接线方向垂直于板卡正面，选用这类垂直接插件就可以让线束直接从板卡正面引出，不需要额外弯折线束，减少线束根部的应力集中，提升长期使用的连接可靠性。

　　从功能特性上看，这款4P规格的接插件，单pin的载流能力适配2.54mm间距接插件的常规设计标准，能够满足常规信号传输以及小电流供电的需求，接触端采用弹性接触结构，公母对插后能够保持足够的接触正压力，避免在设备存在小幅振动的工况下出现接触瞬断的问题，外壳的绝缘结构采用绝缘耐温的工程塑料材质，能够满足波峰焊或者回流焊过程中的高温耐受要求，不会在焊接过程中出现壳体变形、pin位偏移的问题，同时壳体的导向结构能够在公母对插的时候起到引导作用，避免插反、斜插导致的pin针弯折、接触件损坏的问题。

　　在设计思路层面，这款接插件的结构完全遵循JST标准2.54mm间距的接插件尺寸规范，pin位之间的间距严格控制在2.54mm的标准值，和同规格的排针、杜邦线公端能够实现完全适配，不会出现pin位错位、插接过松或者过紧的问题。壳体的固定结构设计上，在接插件的两侧设置了定位柱，在PCB Layout的时候可以预留对应的定位孔，焊接前先将接插件的定位柱插入PCB的定位孔内，能够在过波峰焊的时候避免接插件移位，保证焊接后pin针的垂直度和位置精度，不会出现pin针偏斜导致后续对插困难的问题。接触pin的设计上，采用弯角结构，焊接端弯折后贴附在PCB的焊盘上，保证焊接的时候焊锡能够充分浸润焊接面，提升焊接点的机械强度和导电可靠性，接触端的弹性臂长度经过优化，既能够保证足够的弹性变形量，让对插的时候手感适中，又不会因为弹性臂过长导致接触阻抗过大、长期使用后弹性衰减的问题。

　　从外形尺寸与安装边界来看，这款接插件的pin数为4Pin，沿pin位排列方向的总长度适配4个2.54mm间距的尺寸要求，加上两侧的壳体壁厚，整体长度控制在合理范围内，不会占用过多的PCB板长度方向空间；垂直于板卡方向的高度，在满足接触pin插拔深度要求的前提下尽可能做了压缩，适配对板上组件高度有要求的薄型设备场景，不会因为接插件高度过高导致设备外壳无法装配。宽度方向上，壳体的宽度刚好覆盖pin位的排布宽度，两侧没有多余的突出结构，在PCB上布局的时候，相邻组件可以紧贴接插件壳体两侧布置，提升PCB板的空间利用率。安装边界方面，除了pin针对应的焊盘位置之外，两侧定位柱的孔径和位置需要严格匹配设计尺寸，接插件本体下方的区域需要预留避让空间，不能布置其他过高的贴片元件，避免接插件安装后和下方元件产生干涉；对插方向上，接插件正上方需要预留足够的操作空间，满足公端插头插拔的操作距离，不能在插拔路径上布置其他结构件，否则会导致后续接线、维护的时候无法顺利插拔插头。另外，焊接端的pin脚伸出PCB背面的长度也有明确的设计要求，过长的话会在PCB背面形成突出的焊锡尖，可能和设备内部的其他结构或者屏蔽层产生短路风险，过短则会导致焊接面积不足，影响焊接强度。

　　在实际选型应用的时候，这类接插件需要根据实际通过的电流大小确认线规的匹配度，虽然2.54mm间距的接插件通用性很强，但如果长期通过接近载流上限的电流，需要适当降额使用，避免接触点发热导致壳体老化、接触失效。同时在PCB布局的时候，需要注意接插件的pin位定义和公端线束的线序一一对应，壳体上的防呆结构虽然能够避免反插，但如果是和定制的线束对插，还是需要在设计阶段就确认好线序定义，避免接反导致的电路损坏。对于存在较强振动的应用场景，还可以在接插件两侧增加固定胶点，或者选用带锁扣的同规格接插件，进一步提升连接的抗振动能力，避免长期振动下接插件松脱。
