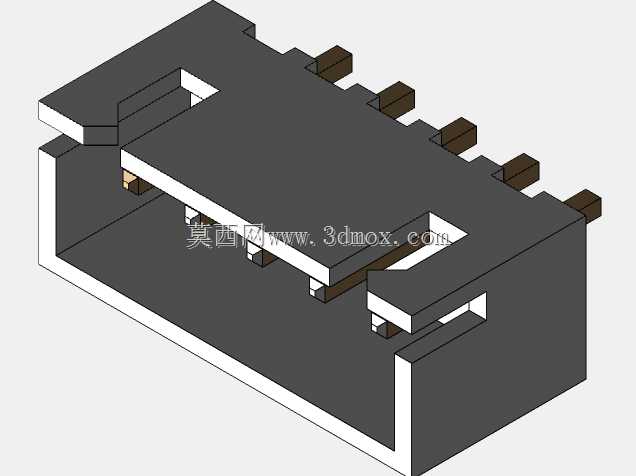

垂直式2.54间距5针JST连接器结构

　　在消费电子、工业控制板卡、小型传感模块的板级互联场景里，这类2.54mm间距的5针垂直JST连接器是极为常用的板端互联部件，日常做板卡结构设计时，经常需要调用这类标准件的三维模型来核对安装边界、干涉情况，避免PCB打样后出现接插件与外壳、周边高器件撞件的问题。

　　从实际使用场景来看，这类垂直安装的针座主要用在PCB板上需要引出线束的位置，比如小型传感器模块的信号输出端、工控板的外接通讯接口、小家电控制板的外设连接位，和配套的胶壳端子压接线束后对插，就能实现板卡与外部线缆的可靠连接，相比直插排针，带锁扣结构的JST连接器在设备有小幅振动的工况下，不容易出现松脱退针的问题，连接可靠性更有保障。

　　做这个模型的结构设计时，首先要严格卡准2.54mm的标准针距，每根插针的中心距偏差必须控制在0.1mm以内，否则后续和公端胶壳对插时会出现插针错位、插不进去或者插紧后接触不良的问题。针座的主体塑壳采用耐高温的工程塑料材质，建模时要还原塑壳两侧的防呆卡扣结构，这个结构一方面是和公端对插时起到导向防呆的作用，避免插反导致的针脚定义错接，另一方面卡扣卡入公端胶壳的卡槽后，能提供足够的保持力，防止线束受拉扯时连接器松脱。塑壳底部的定位柱是设计时需要重点关注的安装特征，两个定位柱对应PCB上的定位孔，过炉焊接时可以防止针座偏移，定位柱的直径、伸出塑壳底面的高度都要符合行业通用标准，避免出现PCB开孔后装不进去，或者定位太松过炉歪件的问题。

　　从安装边界来看，这类5针垂直针座的塑壳本体宽度、长度都要和针数匹配，5针的规格下，沿针脚排列方向的总长度要覆盖5个针位加上两端的塑壳壁厚，垂直于针脚排列方向的宽度要预留出公端胶壳插入的空间，建模时要注意塑壳底部和PCB表面贴合的平面度，整个贴合面不能有凸起的结构，否则过炉焊接时会出现针座浮高，导致针脚焊接不上的问题。插针的伸出长度分为两部分，插入PCB的焊针长度要符合波峰焊或者回流焊的工艺要求，一般伸出PCB背面1-1.5mm左右，太长容易在焊接时连锡，太短则焊锡浸润不足影响焊接强度；塑壳内部的插针接触端要设计成带弹性接触的结构，和公端端子插合时能提供足够的接触压力，降低接触电阻，避免信号传输时出现压降或者接触不良的问题。

　　在结构细节上，塑壳内部的针脚分隔筋是容易被忽略的设计点，每根插针之间都有独立的隔筋，防止相邻插针之间因为异物、焊锡残渣导致短路，隔筋的厚度要兼顾塑壳的成型工艺和绝缘强度，太薄容易在注塑时出现缺胶，太厚则会挤占插针的安装空间。塑壳顶部的导向斜面是为了方便公端胶壳插入，装配时不需要完全精准对位，顺着斜面就能滑入卡扣位置，提升产线装配的效率。做三维建模的时候，还要注意还原塑壳的拔模斜度，所有和开模方向一致的侧壁都要做符合注塑工艺的拔模角，避免模型导入模具设计环节时出现倒扣无法出模的问题，插针和塑壳的配合位置要做干涉检查，确保插针压入塑壳后不会出现塑壳开裂的情况，过盈量要控制在合理范围，既能保证插针固定牢固不会被拔出，又不会因为过盈太大导致塑壳撑裂。

　　实际选型使用的时候，除了核对安装孔位、外形尺寸，还要注意针座的高度方向尺寸，也就是塑壳顶面距离PCB板面的高度，这个尺寸决定了公端插合后整体的高度空间，如果板卡是装在狭小的外壳内部，这个高度尺寸如果和外壳预留空间不匹配，就会出现外壳盖不上的问题，建模时这个高度尺寸要严格按照规格书的数值来做，不能有偏差。另外，塑壳两侧的卡扣位置尺寸也要准确，卡扣的高度、卡合量要和公端胶壳匹配，卡合量太小容易松脱，太大则会导致插拔力过大，后期维护拔插的时候不方便。
