JST间距2.54mm四针连接器结构

　　在工业控制板卡、消费电子主板、小型传感模块的板级互联场景里，这类2.54mm间距的四针JST插座是极为常用的板载互联部件，很多做小型测控设备、嵌入式开发板、传感器转接模块的结构工程师，在PCB布局阶段都会反复核对这类接插件的安装边界，避免和周边的电容、电阻、结构支撑柱产生干涉。从实际使用场景来看，这类接插件主要承担板上低压信号、小功率供电的传输功能，四针的配置刚好可以覆盖电源正、电源负、两路差分信号或者单端信号的传输需求，相比直插排针，带锁扣结构的JST连接器能避免设备运输、震动工况下接插件松脱的问题，在便携检测设备、工业现场的小型传感节点上应用十分广泛。

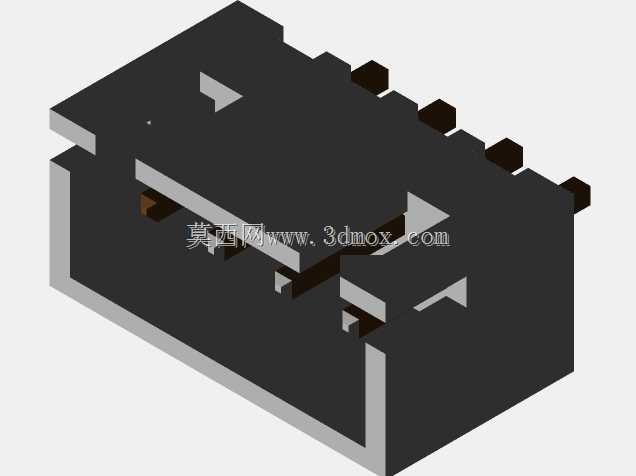

　　设计这类接插件的三维结构时，首先要锁定的是针脚的间距基准，2.54mm是行业通用的标准间距，对应PCB上的焊盘孔位中心距必须严格控制在公差范围内，否则会出现插件过炉后针脚偏移、无法对接公端插头的问题。从外形结构来看，这款插座采用黑色耐高温绝缘塑壳作为主体，塑壳的侧壁做了定位卡槽，一方面是和公端插头的锁扣配合实现锁紧，另一方面也能在SMT或者波峰焊工序里给吸嘴、工装提供定位基准。塑壳内部的四个金属端子槽做了错位防呆设计，公端插头如果插反是无法完全推入的，能从结构上避免电源反接、信号接反的装配错误，这一点在批量生产的装配环节能减少很多人工排查的成本。

　　从安装边界来看，这类板载插座的塑壳高度要控制在合理范围内，既要保证公端插头插入后有足够的啮合深度，又不能超出板卡到设备外壳的内部净空，很多做薄型手持设备的结构设计里，接插件的高度是PCB布局阶段就要和ID设计反复核对的参数，一旦塑壳高度超出预留空间，就会出现外壳无法合盖、顶到屏幕或者电池的问题。针脚的伸出长度也有明确的设计要求，过炉焊接时针脚穿过PCB焊盘的伸出量要控制在1mm左右，过长会导致焊锡爬升过高影响端子接触，过短则会出现焊接虚接、抗拉扯能力不足的问题。塑壳底部和PCB表面的贴合面做了微小的凸点设计，过炉时可以让焊锡挥发的气体顺利排出，避免塑壳底部残留助焊剂残渣，长期使用后残渣吸潮导致板卡绝缘性能下降。

　　在实际选型过程中，工程师除了核对针数、间距之外，还要注意塑壳的定位柱位置，部分同规格的JST插座会在塑壳底部增加两个塑料定位柱，对应PCB上要开两个定位孔，过炉时能避免接插件在高温下移位，而没有定位柱的版本则完全靠焊盘固定，适合空间紧张无法开定位孔的板卡场景。这款四针插座的塑壳侧面做了防滑的凹槽结构，人工插拔公端插头时手指可以借助凹槽施加推力，不会因为塑壳表面光滑导致插头插不到位。端子接触部分采用铜合金镀锡的设计，接触电阻低，耐插拔次数可以满足常规工业设备的使用周期要求，塑壳材质选用耐高温的热塑性塑料，能够承受无铅波峰焊的高温环境，不会出现过炉后塑壳变形、针脚移位的问题。

　　很多刚接触板级结构设计的工程师容易忽略接插件周边的预留空间，这类JST插座在公端插头插入后，插头尾部的线束会有一定的弯曲半径，布局时要在插座的插接口方向预留至少10mm的操作和线束弯曲空间，否则会出现装配时插头无法推入、线束弯折过度导致芯线断裂的问题。另外在三维建模时，要准确还原塑壳的拔模斜度，虽然这类小尺寸接插件的拔模斜度通常只有零点几度，但如果建模时忽略拔模角度，做结构干涉检查时就会出现误报，或者实际开模生产时出现塑壳脱模困难的问题。针脚的横截面尺寸也要严格按照规格书还原，确保和公端端子的接触压力在合理范围内，接触压力过小会导致接触电阻过大、信号传输不稳定，压力过大则会导致插拔力过大，装配困难，长期使用后端子磨损加快。
