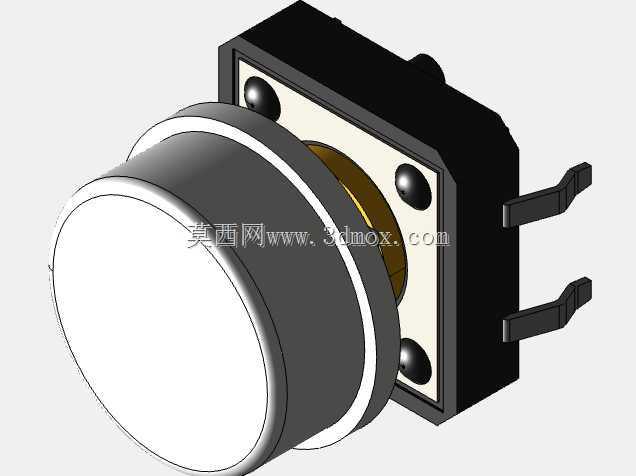

12x12mm带帽轻触按键三维结构

　　这款12x12mm规格的带帽触觉按钮开关，是电子设备人机交互环节最常用的输入元件之一，日常在工控面板、消费电子外设、小型家电控制板、测试仪器操作面都能见到同规格产品的身影，核心作用是为用户提供明确的按压触发反馈，完成电路通断的瞬时切换，属于典型的常开式瞬时接触开关。从结构设计来看，这款模型还原了直插弯脚的安装形态，四个引脚呈90度弯折，适配PCB板波峰焊工艺，安装时引脚穿过PCB对应过孔后焊接固定，能保证开关本体与板面贴合牢固，抗日常按压的侧向冲击力。

　　开关本体底座为方形耐高温工程塑料材质，边长严格控制在12mm，安装孔位间距匹配行业通用的12x12轻触开关安装规范，不管是替换同规格旧件，还是新设计PCB预留安装位，都能直接适配，不需要额外调整板上布局。顶部配套的圆形按压帽做了阶梯式限位结构，帽沿与底座上沿预留了足够的按压行程空间，按压时不会出现卡滞、偏斜的问题，帽面做了微凸的弧面处理，手指按压时的接触触感更柔和，不会有硬棱硌手的问题。内部结构的建模还原了金属弹片的触发逻辑，按压时弹片受力形变接触底部触点，松开后弹片依靠自身弹力复位，断开电路，整个按压行程控制在0.25mm左右，触发压力保持在行业常用的160gf区间，既不会因为压力太轻导致误触，也不会因为压力过重造成按压疲劳。设计这款模型的时候，重点还原了安装边界的所有细节：四个引脚的伸出长度、弯折角度、引脚间距都严格按照实物测绘尺寸建模，底座上的四个定位凸点也做了1:1还原，这四个凸点在安装时可以卡入PCB上对应的定位孔，焊接前就能预先固定开关位置，避免焊接过程中开关偏移导致的引脚错位。顶部按键帽与本体的配合间隙控制在0.1mm，既保证按键活动顺畅，又不会出现过大的晃动量，模拟真实产品的装配公差。

　　在实际选型应用中，这类带帽轻触开关不需要额外单独选配按键帽，直接焊接到PCB上就能使用，相比无帽的裸轻触开关，能省掉单独采购键帽、装配键帽的工序，适合批量生产的消费类电子产品、小型工控设备使用，比如常见的单片机开发板输入按键、路由器复位按键、小型音箱功能按键、手持检测设备的操作按键，大多采用这个规格的带帽轻触开关。建模过程中对开关的分件也做了还原，底座、引脚、内部弹片腔体、顶部按键帽都做了独立的结构拆分，方便结构工程师在做整机装配干涉检查时，清晰查看每个部件的活动范围，避免设计的外壳按键筋位与开关帽出现干涉，导致按键按不动或者触发不到位的问题。

　　比如在做手持设备外壳设计时，外壳上的按键开孔需要对应开关帽的中心位置，开孔直径要比按键帽直径大0.3-0.5mm，预留装配公差，同时外壳内壁的按键导向筋要和开关帽保持0.2mm左右的间隙，保证按压时按键可以垂直施力，不会侧向挤压开关帽导致内部弹片受力不均，缩短开关使用寿命。这款模型的外形尺寸严格遵循行业通用规范，总高度从PCB板面到按键帽顶面的尺寸控制在适配常规外壳厚度的区间，不管是做薄型消费电子还是稍厚的工控面板，都能通过调整外壳按键凸台的高度来适配，不需要重新选型开关。另外，弯脚直插的设计相比贴片轻触开关，焊接牢固度更高，能承受更大的按压力度，适合使用频率较高、按压力度稍大的应用场景，比如工业设备上的功能设置按键、测试仪器的操作按键，不会因为多次按压出现引脚脱焊的问题。
