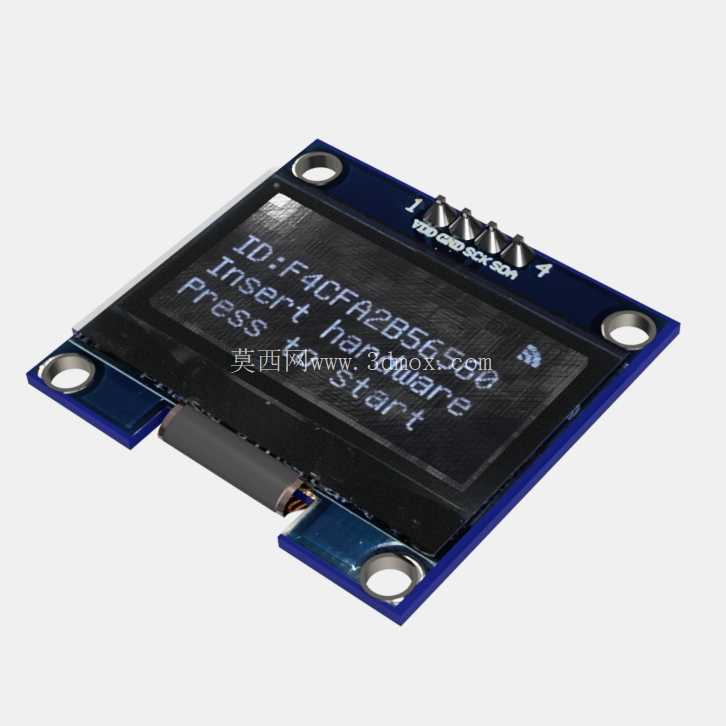

1.3英寸I2C接口OLED显示模组结构

　　做嵌入式设备的结构设计时，选对显示模组往往能省掉后期一半的装配麻烦，这款1.3英寸的OLED显示模组，是我做小型手持检测设备、桌面传感节点时反复用到的一款部件，这次把它的三维结构完整复现，也是为了后续做整机装配时能直接调用，不用反复核对实物尺寸改干涉。

　　先从实际应用场景说，这类小尺寸OLED不像大尺寸TFT那样追求高分辨率和色彩，它的核心优势是自发光、对比度高、功耗极低，在工业现场的小型手持点检仪、设备状态旁挂指示模块、开源硬件开发的传感终端、甚至是小型3D打印机的状态副屏上都能用，尤其是光线昏暗的机柜内部、或者户外强光下的便携设备，它不需要背光源的特性，既能在暗环境下不晃眼，也能在强光下保持清晰的字符显示，不会像普通LCD那样出现反光看不清内容的问题。

　　从功能特性上看，这款模组采用I2C通信接口，板载只引出4个引脚，分别对应电源、地、时钟、数据，相比SPI接口的同尺寸屏少了一半的接线，对于IO资源紧张的小型主控板来说非常友好，不需要占用过多引脚就能实现字符、简单图形的显示驱动。屏幕本身的显示区域是1.3英寸，分辨率适配常见的128*64规格，驱动芯片兼容SSD1306和SH1103两种主流方案，做固件开发时不需要额外写复杂的驱动，直接调用通用库就能快速点亮。

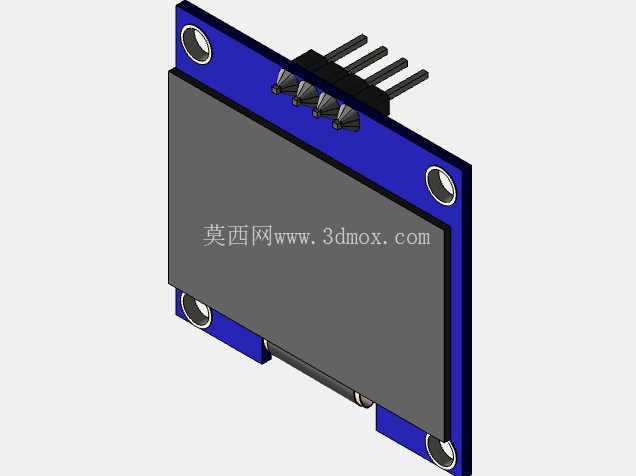

　　做结构设计的时候，我特意把安装边界的尺寸卡得很严，模组的PCB板是标准的蓝油工艺板，四个角预留了M2规格的安装孔，孔位的中心距是严格按照通用小屏的安装规范做的，不管是用铜柱固定在塑料壳体上，还是直接卡在面板的预留槽里，都能保证对齐。屏幕的有效显示区域距离PCB板边缘的余量我也做了精准还原，做面板开窗的时候，只要按照显示区域外扩0.2mm做避让，就能刚好把显示区域露出来，不会出现黑边遮挡或者漏出PCB边缘的问题。板载的四个排针是卧贴还是直插，我在模型里也做了可选的配置还原，实际选型的时候可以根据设备内部的空间高度选，直插排针的整体高度是从PCB板面算起8.5mm，卧贴的话高度能压到3mm以内，适合做超薄的手持设备。

　　设计思路上，我没有只做外观的曲面还原，而是把PCB上的元器件高度都做了1:1的复刻，包括板载的电源滤波电容、驱动芯片的塑封体高度、屏幕FPC排线的弯折半径都做了约束，做整机装配干涉检查的时候，不会出现屏幕装上去之后和背后的主控板元器件顶死的问题。很多新手做结构的时候容易忽略FPC排线的弯折空间，这款屏的排线是从屏幕背面下方引出的，弯折的最小半径不能小于2mm，我在模型里把排线的自然弯折状态做了模拟，设计壳体的时候只要在排线对应的位置预留1mm的避让槽，就能避免排线被壳体压折导致的显示故障。另外屏幕表面的保护玻璃我也做了单独的零件分层，做面板设计的时候如果要加透明保护窗，可以直接参考这个玻璃的平面度做贴合，不会出现贴合后反光不均的问题。

　　从安装适配的角度说，这款模组的整体外轮廓尺寸是长37mm、宽25mm，PCB板厚度1.6mm，加上屏幕表面的总厚度是4.2mm，不管是嵌入到塑料壳体的面板槽里，还是用铜柱架空安装在主板上方，都不会占用过多的内部空间。我在做模型的时候，把四个安装孔的倒角也做了出来，实际装配的时候M2的螺丝不用刻意对准，顺着倒角就能顺利拧入，不会出现孔位偏了拧滑牙的问题。还有板上的丝印标识，我也对应实物做了位置还原，做生产装配的时候，工人可以直接根据丝印判断引脚方向，不会把屏接反烧损。

　　实际用下来，这类小OLED屏的可靠性比同尺寸的LCD屏高很多，因为没有背光源的结构，不会出现背光不均、灯珠烧坏的问题，宽温工作的特性也能适配工业现场-40到85摄氏度的工作环境，不管是放在北方户外的设备里，还是靠近发热源的机床旁挂模块，都能稳定显示。做三维建模的时候把这些细节都还原到位，后续做整机设计的时候就能直接调用，不用每次拿到实物再测绘，能省掉很多重复的测绘工作，也能避免因为尺寸测绘不准导致的装配返工。
