在消费电子、工业控制板卡、小型传感模块的板级电路搭建场景里,这类2.54mm间距的五针卧式接插件是板间连线、外设接驳最常用的互连部件之一,很多做嵌入式开发、小型测控设备结构设计的工程师,在PCB布局阶段就需要同步确认接插件的安装边界、外形干涉情况,避免后期打样后出现接插件与外壳、周边高元件碰擦的问题。

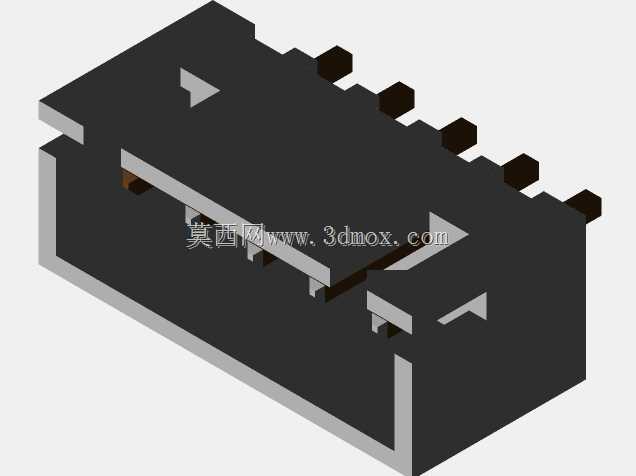

这款五针接插件采用卧式贴装/插装的结构设计,针脚间距严格遵循2.54mm的标准排针间距规范,和市面上通用的杜邦线、JST原厂压接端子完全适配,不需要额外定制接线端,量产阶段的物料采购、线束加工都有成熟的供应链支撑,能有效降低小批量设备的生产配套成本。从结构上看,接插件的主体采用耐高温绝缘塑壳,塑壳两侧设计有防脱卡扣结构,和配套的公端插头对接后,卡扣会嵌入插头侧面的限位槽内,避免设备在运输、运行过程中受振动出现接线松脱、接触不良的问题,这一点在工业现场的振动工况下尤为重要,很多早期板卡设计忽略接插件的防脱结构,设备运行半年后就会出现信号断续、供电接触不良的故障,排查起来要耗费大量的现场运维时间。
塑壳内部的五个金属插针采用对称排布设计,每个插针的塑壳内部都设计有独立的隔槽,避免相邻针脚之间因为焊锡溢出、金属碎屑落入造成短路,插针的焊接端伸出塑壳底部的长度经过精确核算,既能保证过波峰焊或者手工焊接时焊锡能充分浸润针脚,又不会因为针脚伸出过长导致焊盘之间连锡。接插件的整体高度控制在较低的水平,卧式安装后整体突出PCB板面的高度远低于立式排针,非常适合用在内部空间紧凑的薄型设备外壳内,比如手持检测仪器、小型传感采集节点这类对设备厚度有严格限制的产品,选用这类卧式接插件能大幅压缩板级占用的垂直空间,给外壳结构设计留出更多余量。
在建模还原的过程中,需要重点关注几个关键安装尺寸:首先是五个针脚的中心距必须严格控制在2.54mm的公差范围内,和PCB封装的焊盘位置完全对应,否则生产时会出现插针对不准焊盘、无法插装的问题;其次是塑壳底部的定位凸台尺寸,这个凸台是用来在PCB焊接时卡入板上的定位孔,避免焊接过程中接插件偏移,凸台的直径、突出高度都要和PCB开孔尺寸匹配,过松会导致定位失效,过紧则会出现接插件无法平贴板面的问题;另外还要注意塑壳两侧的导向斜面设计,对接公端插头时,导向斜面能引导插头顺利滑入对接位置,不需要操作人员刻意对准针脚,提升线束装配的效率。
从实际选型的角度看,这类五针接插件通常用来传输低压直流供电、低速数字信号,比如传感器的信号输出线、小型执行器的控制线、板间的I2C/SPI通信连线都可以用这类接插件实现互连,塑壳的绝缘材料能满足常规工业场景的耐温、阻燃要求,在-20℃到85℃的工作温度范围内都能保持稳定的绝缘性能和结构强度,不会因为长期受热出现塑壳变形、针脚松动的问题。建模时还要还原塑壳表面的脱模斜度、插针端部的倒角细节,这些细节虽然不影响整体安装尺寸,但在做整机装配干涉检查时,这些细微的结构特征会直接影响干涉检查的准确性,比如如果忽略了插针端部的焊接倒角,可能会误判接插件和底部走线层的距离,实际生产时就可能出现针脚顶到板底走线的问题。
另外,接插件的塑壳尾部设计有线束导向槽,公端插头压接好导线后插入接插件时,导向槽会给导线留出足够的弯曲空间,不会因为导线弯折角度过大导致线芯断裂,这一点在设备内部走线空间局促的场景下非常实用,不需要额外给线束预留过大的弯曲半径,能进一步压缩整机的内部空间占用。在做结构评审时,还要注意接插件安装位置周边3mm范围内不要布置高度超过接插件塑壳高度的元件,避免公端插头插入时被周边元件挡住,导致插头无法完全插到位,出现接触电阻过大、信号传输不稳定的隐患。
