平行鳍片式散热缸头三维结构设计

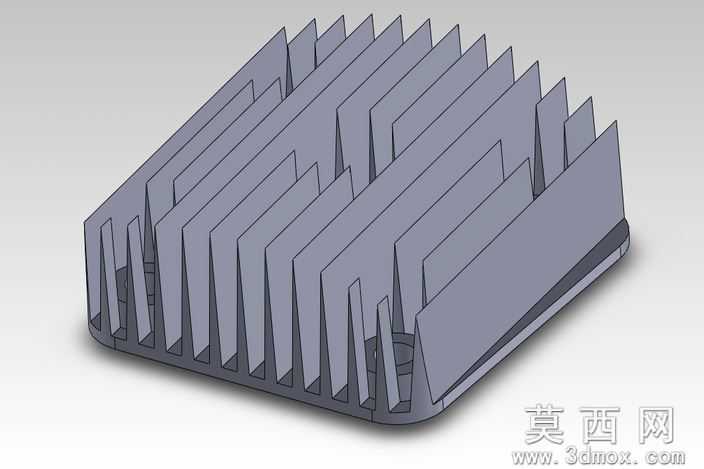

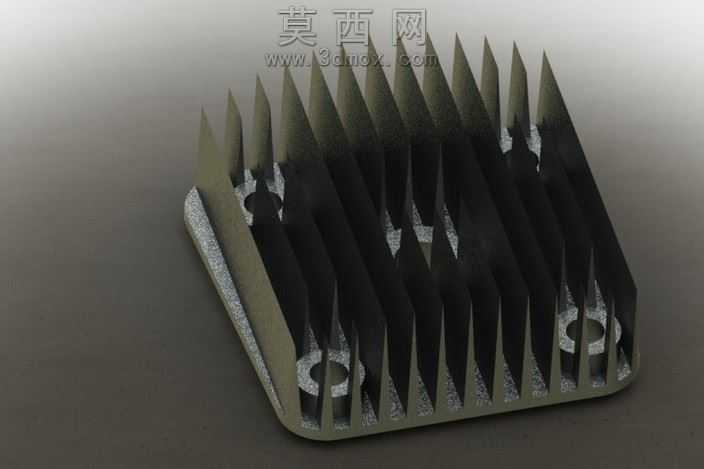

本作品为平行鳍片式散热缸头的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模逻辑，先完成底座基体的轮廓绘制，通过拉伸凸台命令构建出带圆角过渡的矩形底座结构，底座边缘做了等半径圆角处理，避免应力集中的同时也优化了零件的装配适配性。在鳍片结构的构建上，采用线性阵列的建模方式，先绘制单片鳍片的截面轮廓，通过拉伸生成单根鳍片实体后，按照等间距参数完成整列鳍片的阵列排布，每片鳍片的厚度、相邻鳍片的间距都经过参数化约束，保证散热间隙的均匀性，同时鳍片的高度从底座一侧到另一侧做了渐变式的高度差设计，既适配缸头的安装空间布局，也能引导空气在鳍片间隙间形成更顺畅的流通路径，提升被动散热的效率。模型的细节处理上，底座上预留的安装定位孔采用异形切除命令完成，孔位的位置、孔径大小都做了精准的尺寸约束，能够直接适配对应规格的紧固件安装需求，鳍片与底座的衔接位置做了微小的圆角过渡，避免直角结构带来的应力集中问题，提升零件的结构强度。渲染阶段采用哑光金属材质赋予模型整体，模拟铝合金压铸成型的真实零件质感，材质的粗糙度参数调整至符合工业铸件的视觉效果，场景光照采用斜向45度的主光源搭配辅助补光，清晰呈现出鳍片之间的层次结构和阴影关系，能够直观展现零件的立体结构特征。整个设计围绕散热功能核心展开，平行鳍片的布局最大化拓展了散热接触面积，渐变式的鳍片高度既兼顾了结构紧凑性，也优化了空气对流的路径，底座的安装结构设计充分考虑了实际装配的兼容性，整体模型尺寸参数严谨，结构逻辑清晰，可直接用于散热性能仿真分析、零部件加工生产参考或者相关机械结构的教学演示使用，模型的所有特征都保留了参数化编辑的属性，可根据实际使用需求快速调整鳍片数量、间距、底座尺寸等参数，适配不同功率等级的散热使用场景。
