卧式工业储液罐体带防护操作平台

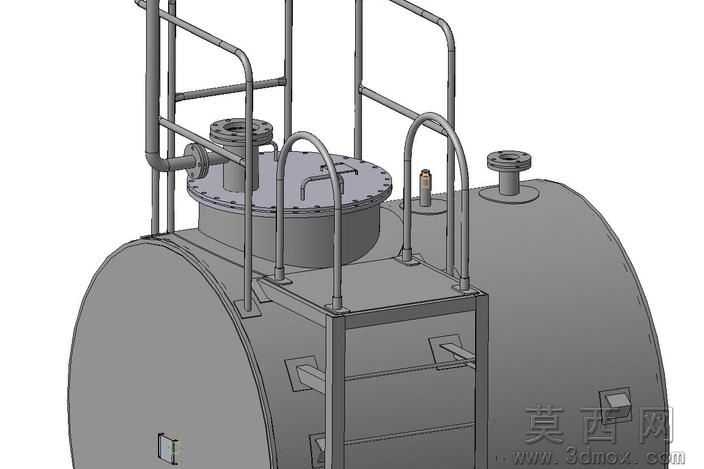

本模型采用三维参数化建模方式完成，整体以卧式圆柱形承压罐体为核心主体，建模过程中严格遵循工业储液容器的结构比例规范，对罐体的圆弧封头、筒身壁厚做了等比例还原。罐体顶部设置了带螺栓紧固结构的人孔组件，人孔周边配套快开式压盖、密封面结构，同时预留了多组不同通径的工艺接管法兰接口，分别满足进料、排气、液位检测、安全附件安装的功能需求。罐体侧面设计了一体式钢制操作平台，平台采用框架式方管焊接支撑结构，台面预留防滑铺装安装位，平台周边环绕符合安全规范的弧形防护栏杆，栏杆采用圆管弯折成型，扶手、横杆、立杆的连接位置做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时配套设置了直爬梯连接平台与地面，爬梯踏步做了防滑纹理结构设计。建模过程中对所有焊接连接位置做了细节处理，还原了工业设备的焊脚结构特征，材质渲染上罐体主体采用碳素钢哑光金属质感，栏杆、平台采用同色系钢结构材质，接管法兰做了机加工面的高光区分，整体渲染效果贴近实际工业设备的真实质感。设计过程中充分考虑了设备的实用性与安全性，操作平台的位置正对人孔与顶部接管，方便操作人员开展检修、阀门操作、仪表校准等日常作业，防护栏杆的高度、横杆间距均符合工业操作平台的安全设计标准，罐体底部预留了鞍式支座的安装定位结构，可直接配套标准支座完成整体装配，所有零部件均做了独立参数化设置，可根据实际储液容积、压力等级需求调整罐体直径、长度、接管通径等参数，适配不同工况下的储液、暂存、中转类工业应用场景。
