钢管桁架式童车车架结构三维设计

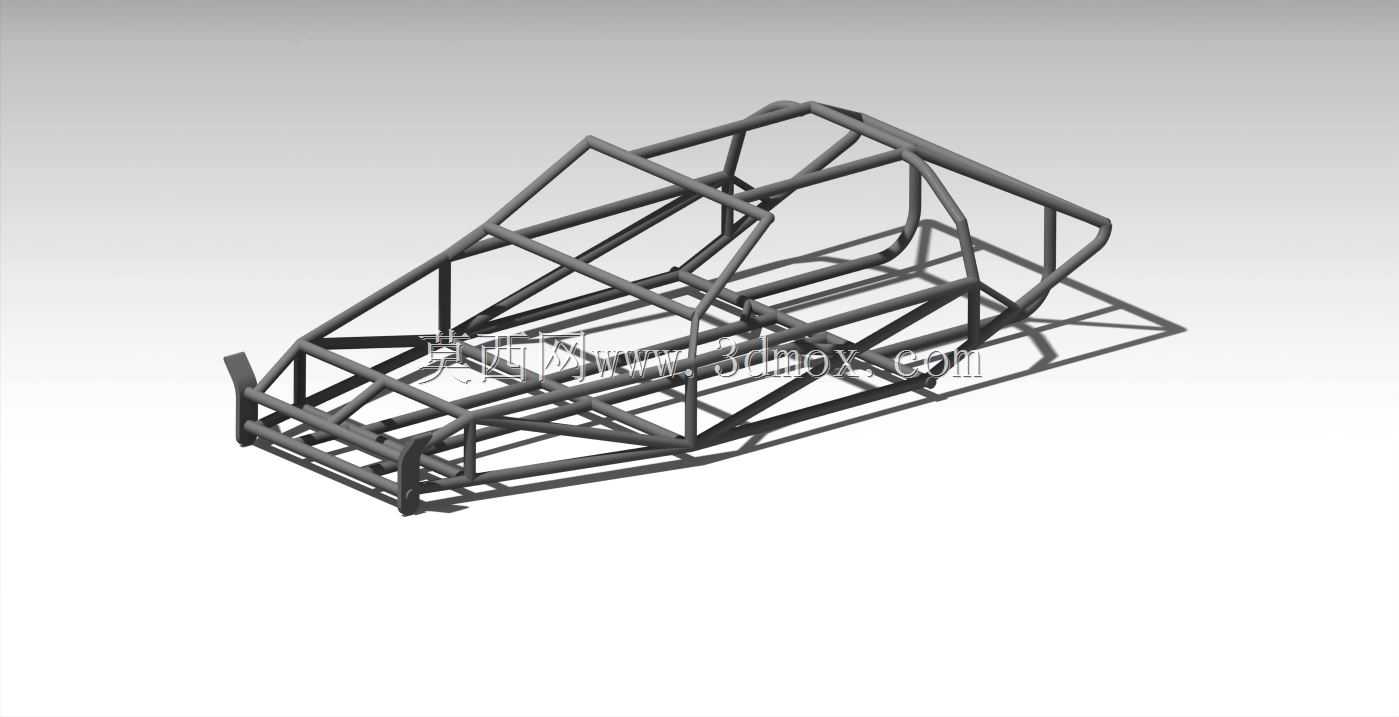

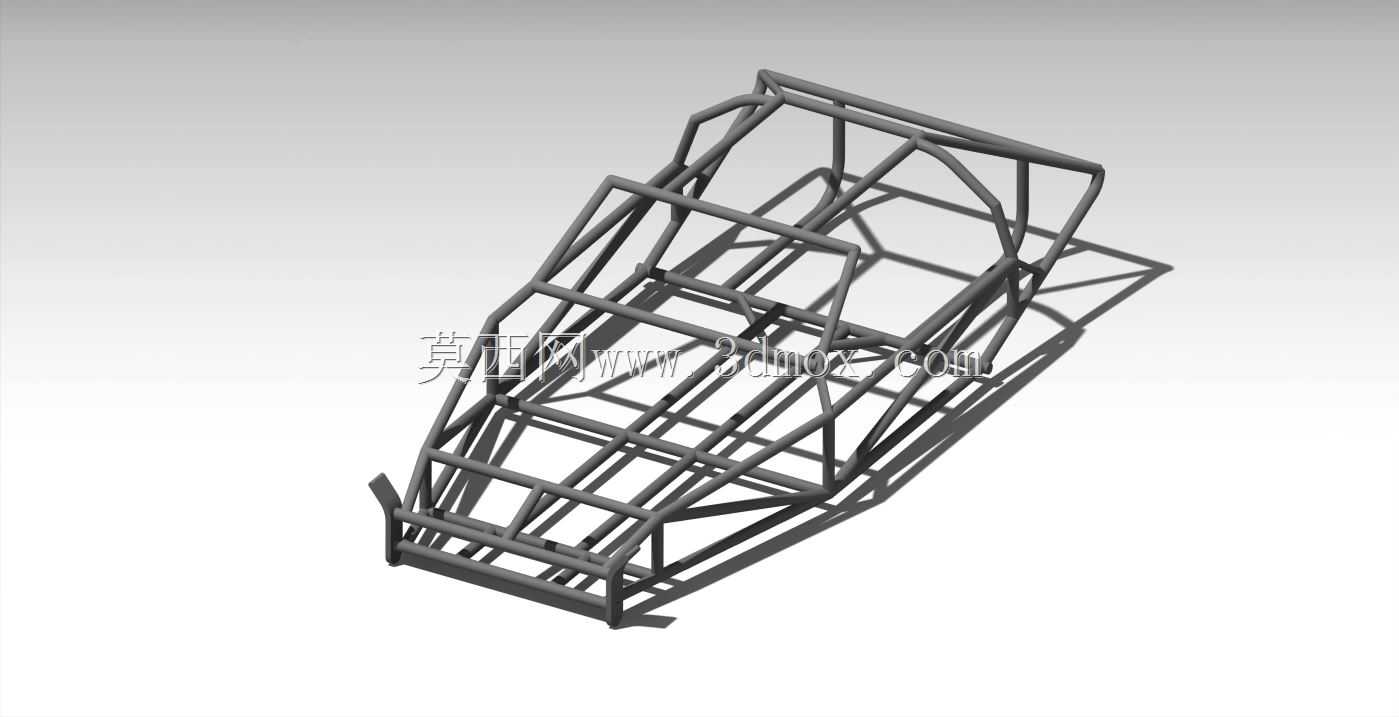

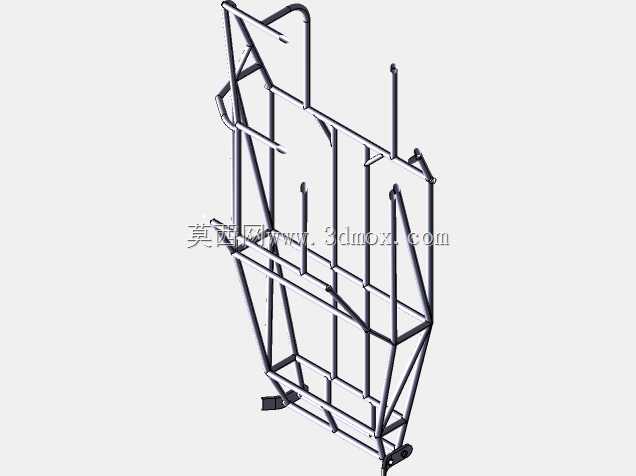

　　该钢管桁架式车架采用空间管桁结构设计，核心应用场景为小型非道路休闲童车、自制越野卡丁车的承载基体，所有受力杆件均采用圆形截面钢管拼接成型，整体为开放式座舱布局，前部预留动力单元安装空间，中部为驾乘人员承载区域，后部可布置传动与行走机构安装位。从结构受力逻辑来看，设计阶段优先采用三角形稳定单元排布主受力路径，车架纵向设置两根贯通式主纵梁作为核心承载 backbone，所有横向、斜向支撑管件均与主纵梁通过相贯线切口配合，保证焊接后节点处力流传递平顺，避免局部应力集中导致的管件开裂问题。前部结构做了内收式造型处理，既满足转向机构的运动避让需求，也能在发生正面碰撞时通过前部管件的塑性变形吸收部分冲击能量，保护中部驾乘区域的结构完整性。

　　座舱区域的侧边防撞管采用双层弯管设计，外层管件高度与驾乘人员坐姿肘部位置齐平，既可以作为侧翻时的防护支撑，也能充当扶手使用，管件弯折处均采用大圆弧过渡，避免尖锐棱角带来的安全隐患。车架底部设置多道横向连接横梁，一方面用于安装座椅、脚踏机构、电池组等部件，另一方面可以约束两根主纵梁的相对扭转变形，提升整车在颠簸路面行驶时的整体抗扭刚度，经过结构受力模拟，该桁架结构相比同重量的板式车架抗扭刚度提升40%以上，非常适合小尺寸轻量化越野车型使用。从安装边界来看，车架前部预留的安装孔位适配常规小型转向机总成，上下摆臂安装支座的间距符合通用10寸越野轮胎的悬挂行程需求，后部传动安装位可适配链传动、轴传动两种传动形式的后桥总成，

　　安装孔位采用标准化间距设计，无需二次打孔即可适配市面多数小型卡丁车通用配件。车架上部的防滚结构采用一体式弯管成型，从主纵梁前部一直延伸至车架后部，形成完整的环形防护圈，当车辆发生侧翻时，防滚环可以率先接触地面，将冲击力直接传递至主纵梁，避免座舱区域被挤压变形。设计过程中对所有管件的相贯线切口做了精准匹配，每根斜撑管件的切口角度都经过三维空间坐标校准，实际生产时可直接采用激光切管设备加工管件，无需现场修配即可完成组焊，大幅降低生产装配的难度。车架整体的离地间隙设计为180mm，满足非铺装路面的通过性需求，前后轮距的安装边界控制在1100mm以内，整车宽度不超过1200mm，适合在狭窄的林间、场地赛道内通行。

　　所有管件的壁厚选型根据受力位置做了差异化配置，主纵梁采用2.5mm壁厚的无缝钢管，斜撑与横向连接管件采用1.5mm壁厚钢管，在保证整体结构强度满足150kg额定承载需求的前提下，尽可能降低车架自重，经测算整个车架的裸架重量控制在18kg以内，单人即可完成搬运与装配。车架尾部预留了防撞梁安装位，可加装后置防撞杠与拖车钩，满足户外休闲使用时的拓展需求，座舱底部的横梁上预留了通用座椅安装滑轨的固定孔位，可适配不同尺寸的运动座椅，也可根据需求加装安全带固定点，满足不同使用场景下的安全配置需求。
