传感器安装固定L型支撑支架结构

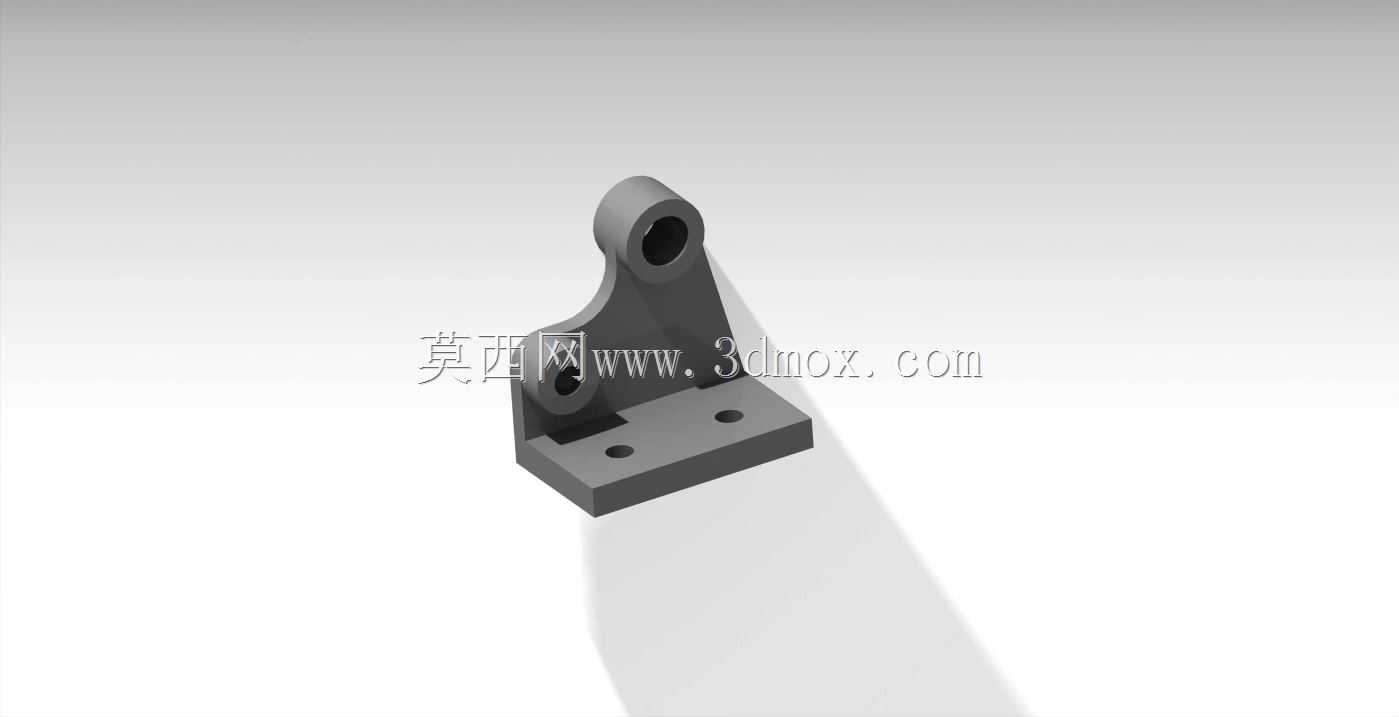

　　在工业传感检测类设备的装配场景中，这类L型支撑支架是传感器安装定位环节的核心配套构件，主要承担传感器的位置固定、姿态保持以及载荷传导作用，常见于自动化生产线的工位检测、设备运行状态监测、工业仪器仪表的传感单元布设等场景，能够为光电类、接近类、位移类等多种柱式安装接口的传感器提供稳定的安装基准，避免设备运行过程中的振动、冲击导致传感器位置偏移，保障检测数据的准确性与稳定性。从结构设计逻辑来看，该支架采用一体化弯折成型的L型结构，底部为水平安装基板，上部为带铰接安装孔的竖直支撑臂，这种结构形式能够在占用极小安装空间的前提下，同时实现水平方向的基面固定与竖直方向的传感器承载，结构受力路径清晰，

　　底部基板承受的竖直载荷与水平方向的倾覆力矩可直接通过安装面传递至设备基体，不会出现应力集中导致的结构变形。上部支撑臂的铰接孔采用同轴通孔设计，孔位边缘做了倒角处理，既能够适配标准规格的传感器安装销轴，也可配合锁紧螺栓实现传感器俯仰角度的微调，满足不同检测角度的安装需求，孔壁的加工精度能够保证传感器安装后的同轴度，避免安装间隙带来的检测位置偏差。底部安装基板上设置了两个对称分布的沉头安装孔，孔位间距符合通用工业安装的孔距标准，可直接配合内六角螺栓固定在设备的安装平台、型材机架或者设备外壁上，沉头结构能够保证螺栓安装后头部不突出基板平面，不会与其他周边构件产生干涉，同时基板的底面做了平面度处理，安装后能够与安装基面完全贴合，

　　保证支架安装后的垂直度，避免支架倾斜导致传感器检测方向出现偏差。从安装边界来看，该支架的水平基板长度、宽度尺寸适配小型传感器的安装载荷需求，竖直支撑臂的高度经过优化，既能够保证传感器安装后与被测物体之间留有足够的检测距离，也不会因为臂长过长导致结构刚性不足，在设备常规运行的振动频率下不会出现共振现象，支撑臂的厚度经过强度校核，能够承受传感器自身重量以及常规工况下的冲击载荷，不会出现弯折变形。在实际选型应用中，这类支架可直接替换同安装尺寸的标准传感安装支座，不需要对原有设备的安装基面做二次加工，安装时只需将基板底面与安装基面贴合，穿入固定螺栓锁紧即可，上部的传感器安装可根据实际检测需求调整俯仰角度后锁紧固定销轴，

　　整个安装过程不需要复杂的工装辅助，能够大幅缩短传感单元的装配调试周期。结构的边角位置均做了圆角过渡处理，避免安装调试过程中尖锐边角对操作人员造成划伤，同时也能够减少应力集中点，提升支架的抗疲劳强度，在长期交变载荷作用下不会出现开裂失效的问题。
