传感器安装固定用立式支撑支架结构

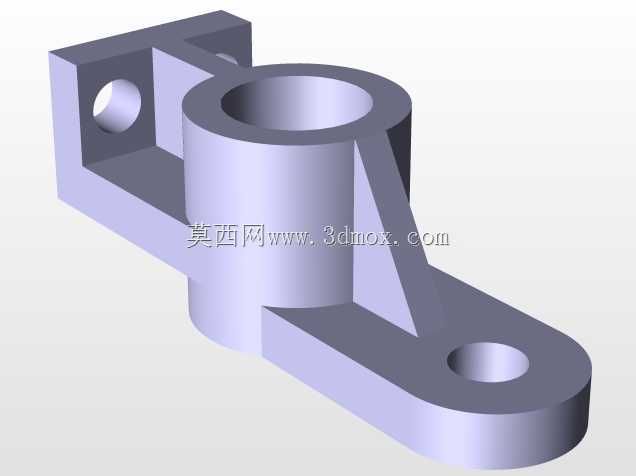

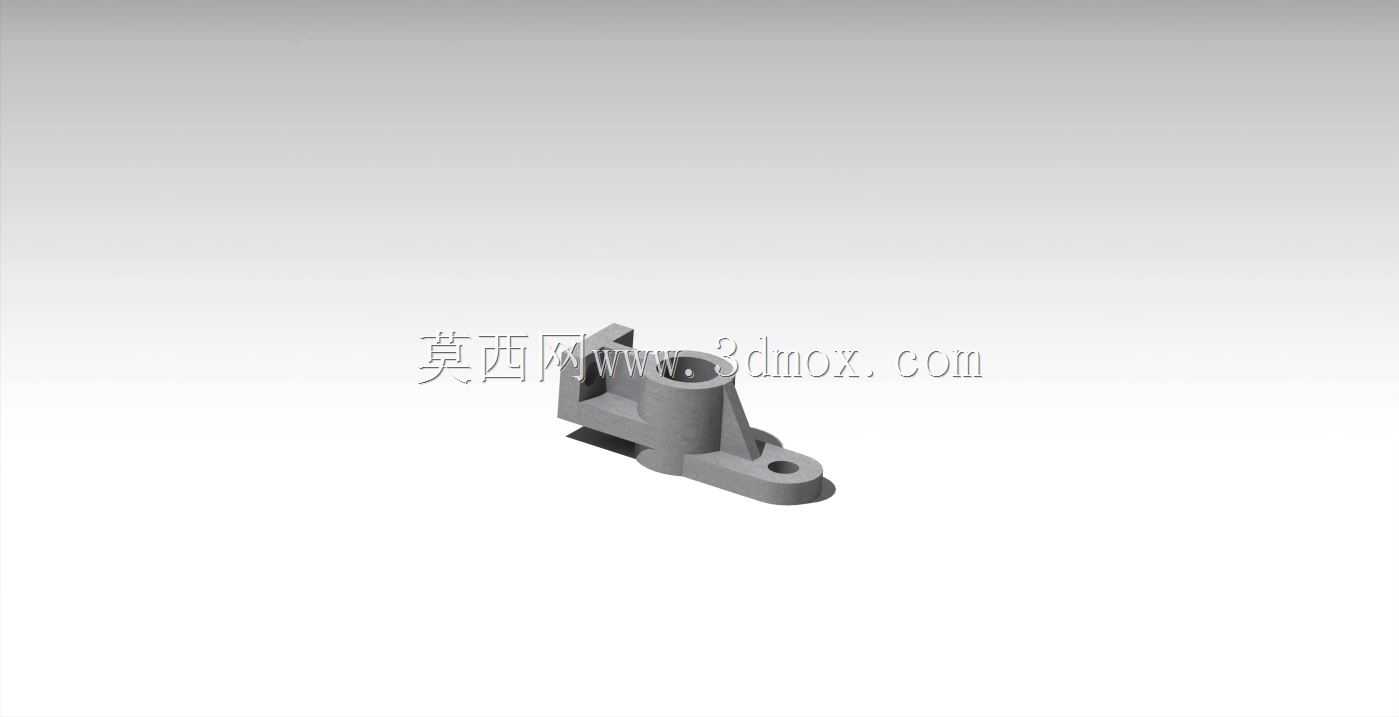

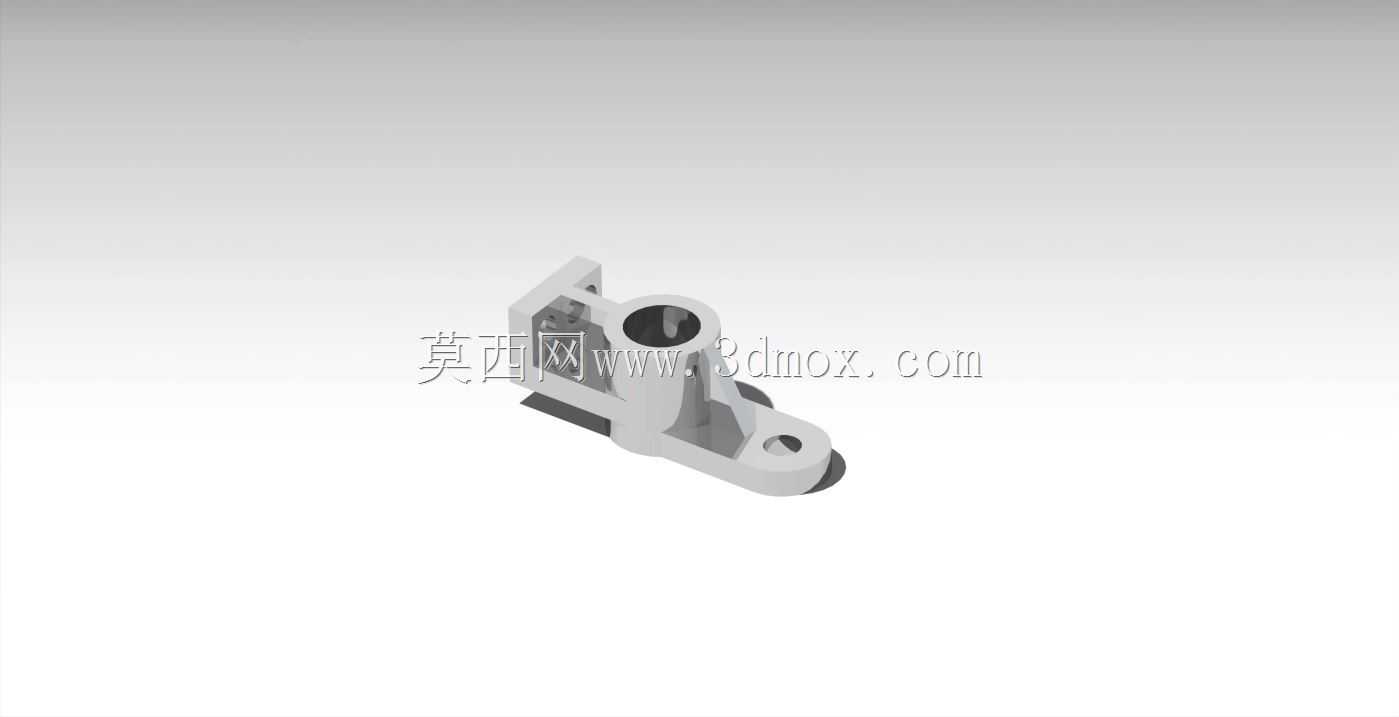

　　在工业传感检测场景中，这类支架是传感器与设备基体之间的核心连接载体，常见于自动化产线的位置检测工位、设备运行状态监测点位、流体管路的参数采集节点，承担着固定传感器位置、隔绝设备运行传导的多余振动、保证检测端面与被测对象间距精度的作用，避免传感器因安装松动出现检测数据漂移、误触发甚至磕碰损坏的问题。从结构设计逻辑来看，该支架采用一体铸造成型的基体结构，主体设置立式柱状安装筒，内孔尺寸匹配常用圆柱型传感器的外径公差，筒壁预留紧定螺钉孔位，可通过侧面顶丝锁紧插入的传感器，调整传感器伸出长度以适配不同的检测距离要求，无需额外加工转接套即可完成传感器的快速装调。支架底部延伸出带安装孔的固定耳板，两个安装孔的孔位间距经过公差校核，

　　可直接适配工业铝型材的标准槽距，也能匹配钢板焊接机架的常规安装孔位，安装时无需额外配打孔位，降低现场装配的加工工作量。支架侧面设置的加强筋结构，连接立式安装筒与底部固定底板，在不额外增加整体壁厚的前提下提升了结构的抗扭、抗弯刚度，当设备运行产生小幅振动时，加强筋可分散安装筒承受的侧向力矩，避免长期受力后出现安装筒倾斜、传感器检测角度偏移的问题，同时控制了整体构件的重量，减少安装位置的负载。从安装边界来看，该支架的底部固定耳板突出主体的尺寸经过优化，安装时螺栓可从耳板上方直接穿入，预留的扳手操作空间足够使用常规内六角扳手完成锁紧，无需在安装位置下方预留螺母操作空间，适配封闭机架侧壁、型材框架内侧等操作空间受限的安装场景。

　　立式安装筒的高度经过多场景适配设计，既可以满足传感器需要高出安装面一定距离避开遮挡物的检测需求，也不会因高度过高导致传感器重心过于靠上，放大设备振动带来的检测端晃动量。在实际选型应用中，这类支架可适配漫反射式光电传感器、圆柱形接近开关、小型温度传感器等多种外径匹配的检测元件，更换传感器时只需松开侧面紧定螺钉即可完成拆装，无需拆卸整个支架的固定螺栓，大幅缩短设备维护时的元件更换时间。支架的所有棱边均做了倒钝处理，避免装配过程中划伤操作人员手部，也不会在安装时刮伤传感器的外表面涂层。基体的安装平面经过铣削加工，平面度控制在合理公差范围内，安装后可保证立式安装筒的轴线与安装面保持垂直，确保传感器的检测方向与设计方向一致，

　　减少安装角度偏差带来的检测误差。在一些有轻度腐蚀的应用场景中，该结构的一体成型设计没有多余的拼接缝隙，不会积存油污、切削液等腐蚀性介质，日常清洁维护时只需擦拭表面即可，降低了构件锈蚀的概率，延长在工业现场的使用寿命。
