150吨额定载荷甲板系泊导缆器结构

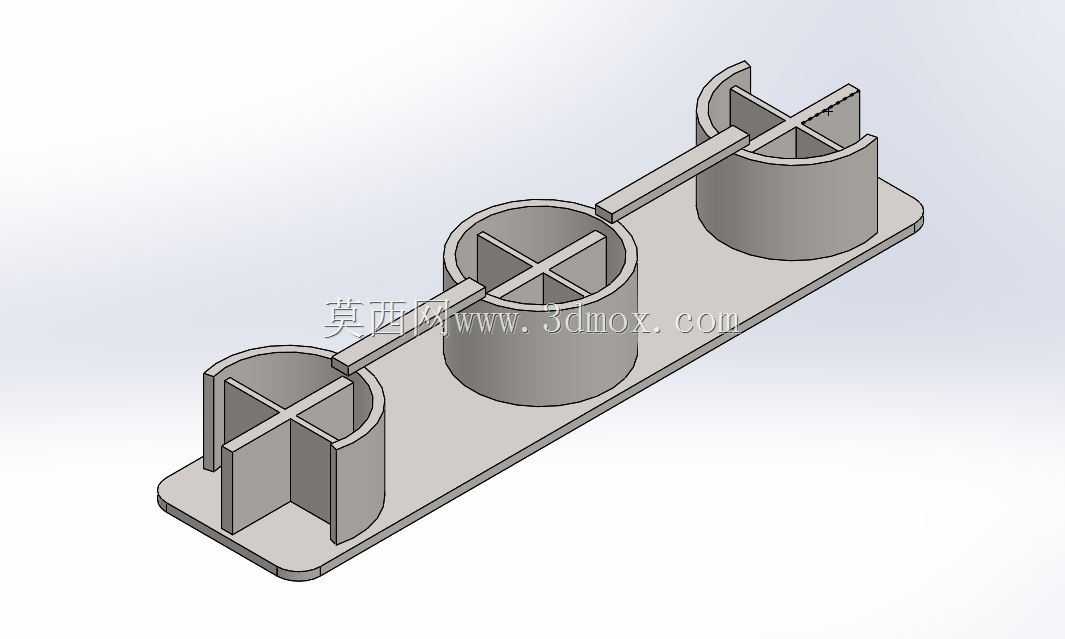

　　在海洋油气钻探、海上工程作业平台的甲板系泊区域，导缆装置是保障缆绳排布规整、传递系泊载荷的核心受力部件，这款额定载荷150吨的甲板导缆器，主要适配大型海上钻井平台、工程作业船舶的甲板系泊点位，承担缆绳转向导向、分散系泊牵引力的作用，避免缆绳在收放、系泊过程中与甲板结构、设备边缘发生硬摩擦，降低缆绳磨损断丝风险，同时将缆绳传递的大载荷均匀传导至甲板安装基座，保障系泊系统在风浪载荷、平台位移工况下的受力稳定性。从结构设计来看，该导缆器采用一体化长条形安装底板作为承载基座，底板上沿长度方向等距布置三个带十字加强筋的半开放式导缆承窝，承窝的圆弧曲面完全匹配大直径系泊缆绳的接触弧度，十字加强筋从承窝底部延伸至底板表面，

　　既可以承托缆绳的径向压力，也能抵抗缆绳偏摆带来的侧向剪切力，避免承窝在大载荷下发生形变。三个承窝之间通过凸起的连接筋条连为一体，筋条高度略低于承窝上沿，既可以对不同走向的缆绳形成分隔，避免多根缆绳在导缆过程中发生交叉缠绕，也能提升整个基座的纵向抗弯强度，减少长底板在多点受力时的翘曲变形。安装边界方面，底板采用圆角矩形轮廓，边缘预留均匀分布的安装螺栓孔位，安装时可直接贴合甲板预埋的焊接基座，通过高强度螺栓完成固定，底板厚度根据150吨额定载荷下的剪切、弯曲应力计算取值，保证在最大破断载荷下不会发生底板撕裂、螺栓孔形变的问题。承窝的内圆弧半径适配常用的大直径化纤系泊缆、钢缆的外径范围，半开放的结构设计方便缆绳快速卡入导缆位，

　　不需要从缆绳端部穿装，在海上应急系泊、缆绳快速调整的工况下能大幅提升操作效率。实际应用中，这类导缆器通常布置在甲板边缘的系泊点位、钻机模块周边的缆绳通道处，当平台需要通过拖轮移位、锚泊定位或者靠泊补给时，不同方向的缆绳可以通过对应位置的承窝完成导向，将缆绳的牵引力平顺传递到系泊绞车或者系缆桩上，十字加强筋的存在还能在缆绳发生上下、左右偏摆时提供多方向的限位，避免缆绳从承窝中脱出。设计过程中需要重点核算承窝与底板连接位置的应力集中系数，通过圆弧过渡处理减少焊接应力集中点，承窝的工作表面需要做圆滑打磨处理，去除尖锐棱角，避免在缆绳长期摩擦过程中切割缆绳纤维。整个结构没有多余的活动部件，属于固定式重载导缆构件，

　　日常维护仅需要定期检查承窝表面磨损量、螺栓紧固力矩即可，能够适应海上高盐雾、高湿度的恶劣作业环境，长期承受交变风浪载荷作用。在三维建模过程中，需要重点保证承窝圆弧面的轮廓度、安装孔的位置度精度，确保加工完成后导缆器能与甲板基座精准匹配，承窝与加强筋的连接位置需要做拔模斜度处理，适配铸造或者钢板焊接加工的工艺要求，底板底部的平面度需要满足安装贴合要求，避免出现局部悬空导致受力不均的问题。
