钻台易扭力支撑立柱结构设计

　　在陆地及海洋油气钻采作业现场，钻台区域的各类辅助承载构件直接关系到井口作业的稳定性与操作安全性，这类易扭力支撑构件是钻台井口操作区常用的受力承载部件，主要承担钻具操作过程中产生的交变扭转载荷与竖向支撑力，避免作业过程中构件受扭偏移影响操作精度。从实际作业场景来看，这类构件多布置在钻台台面靠近井口操作位的区域，需要匹配钻台台面的安装基准，在钻具上扣、卸扣的扭力传递过程中，为操作机构提供稳定的支撑反力，抵消扭转过程中产生的侧向分力，防止支撑结构受扭变形。

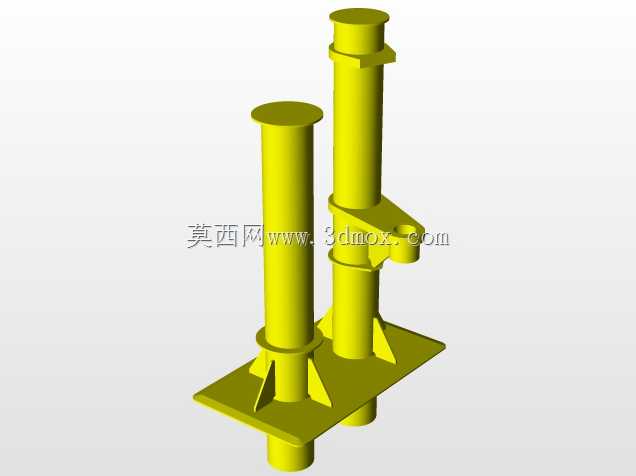

　　从结构设计逻辑来看，该构件采用双立柱协同承载的布局形式，两根不同高度的圆柱形立柱作为主要的传力载体，立柱底部通过方形安装底板与钻台台面基体连接，底板与立柱衔接位置设置三角形加强筋结构，这种设计能够有效分散立柱根部的集中应力，避免在反复承受扭转载荷时出现焊缝开裂或者立柱根部断裂的问题。立柱上设置的环形凸台结构，一方面作为上部配套构件的安装定位基准，另一方面可以承担竖向载荷的限位作用，防止配套安装的部件在受力过程中出现竖向滑移。侧方伸出的带孔托架结构，是扭力传递的关键衔接部位，作业过程中产生的扭转力通过托架传递到双立柱结构上，再经由底板分散到整个钻台安装基体上，托架的开孔位置经过受力校核，能够匹配配套操作机构的连接销轴尺寸，保证扭力传递过程中连接部位无旷量。

　　从安装边界维度考量，方形底板的平面度需要满足安装要求，底板上预留的安装孔位需要与钻台台面的预埋螺栓位置精准匹配，安装完成后需要保证两根立柱的轴线垂直度偏差在允许范围内，避免立柱受偏载产生额外弯曲应力。立柱的高度差设计是结合现场操作的人机工程学要求确定的，不同高度的立柱能够适配不同操作角度的机构安装需求，减少操作过程中的扭力传递损耗。立柱的外径尺寸经过抗扭截面系数校核，能够覆盖常规钻台作业过程中产生的最大扭转载荷，同时兼顾结构轻量化要求，避免构件过重增加钻台的整体载荷负担。

　　在实际使用过程中，这类构件需要承受长期的交变载荷作用，因此在结构设计时充分考虑了疲劳强度要求，所有的转角位置都做了圆弧过渡处理，减少应力集中点，加强筋的布置方向与主要扭力传递方向保持一致，最大化提升结构的抗扭刚度。构件的表面处理需要适配钻台区域的作业环境，具备足够的防腐蚀、耐磨损性能，能够适应露天作业环境下的雨水、泥浆侵蚀，延长构件的实际使用寿命。不同于普通的竖向支撑构件，这类易扭力支撑结构在设计时重点考量了扭转载荷下的结构变形量，保证在额定载荷下立柱的扭转角控制在作业允许的范围内，避免因结构变形导致配套操作机构出现对位偏差，影响钻具连接的作业效率与连接可靠性。在三维建模过程中，这类结构需要重点验证立柱与底板、加强筋、托架之间的连接位置的受力分布，通过调整加强筋的厚度与布置角度，优化整体的应力分布状态，避免局部应力超过材料的许用应力，同时还要兼顾加工工艺性，所有的焊接位置都要预留足够的焊接操作空间，减少现场加工的难度，保证构件加工完成后能够直接在钻台现场完成装配，不需要额外的修配调整。
