石油钻采用13-5/8规格双闸板防喷器结构

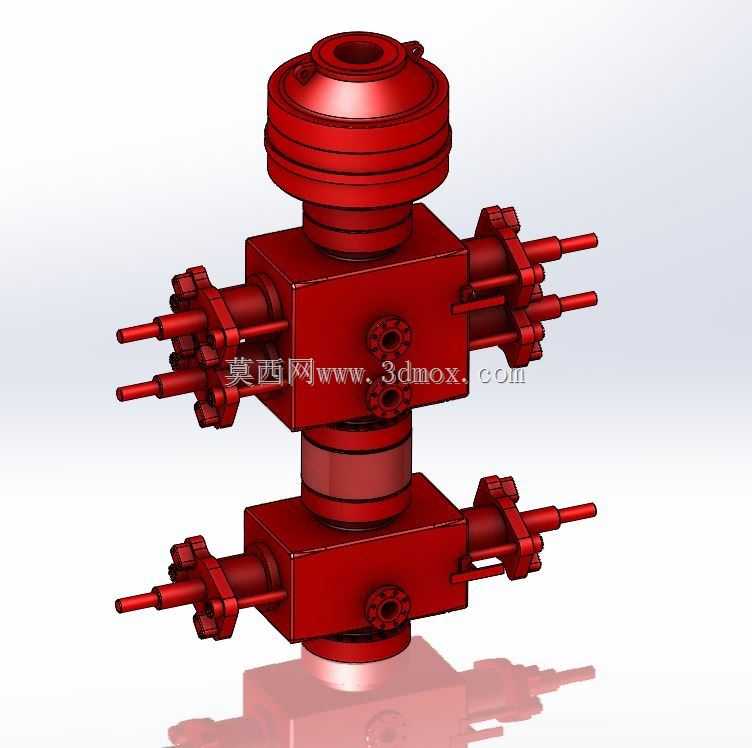

　　在陆地及海洋油气钻修井作业现场，井控环节是保障作业安全的核心屏障，防喷器作为井控系统的核心执行部件，安装在井口套管头上方，承担着钻井、完井、修井全流程的压力管控职责，一旦井下出现溢流、井涌等异常工况，可快速封闭井口环空或管柱通道，阻止地层流体无控制喷出，避免井喷事故发生。本次涉及的13-5/8规格防喷器，采用双闸板加顶部环形闸板的组合结构设计，在常规单闸板防喷器的功能基础上，整合了多工况密封能力，适配不同钻具尺寸、空井等复杂作业场景的封井需求。从结构设计逻辑来看，该防喷器的主体采用锻造合金钢本体加工，中间设置间隔垫圈实现不同闸板腔的压力隔离，避免不同闸板动作时的压力串扰，

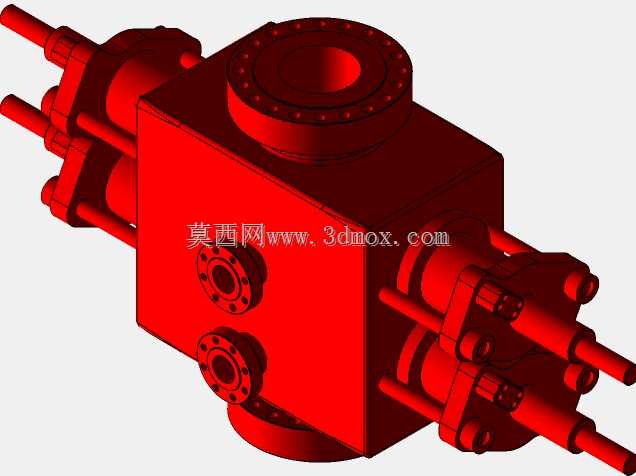

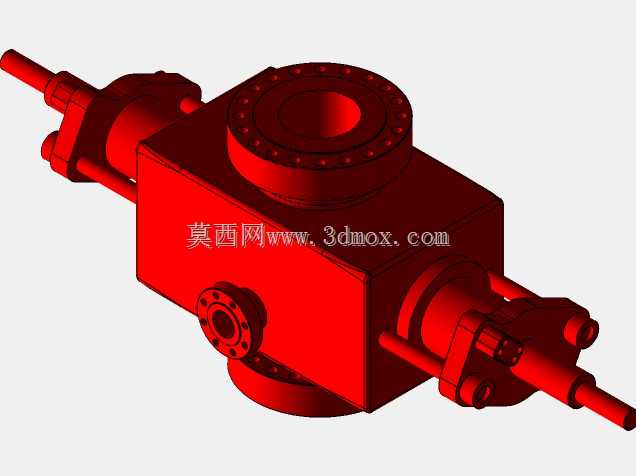

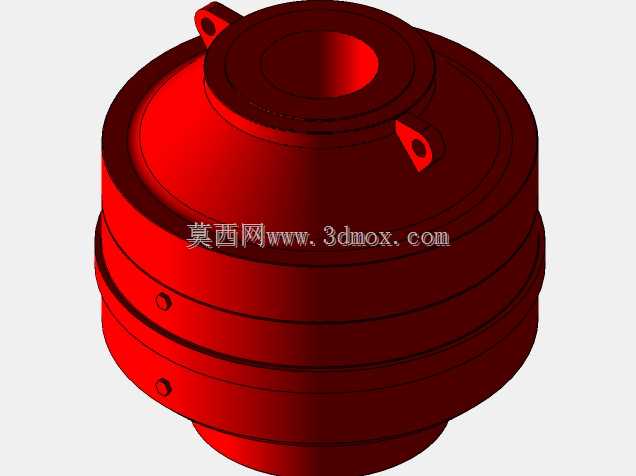

　　本体上的法兰连接端严格匹配API标准的13-5/8通径连接尺寸，顶部法兰用于连接防溢管或后续井控设备，侧部法兰预留液压控制管线接口，为闸板的开关动作提供液压驱动力。双闸板腔通常分别配置半封闸板与全封闸板，半封闸板可抱紧对应尺寸的钻具本体，封闭钻具与套管之间的环空通道，全封闸板则在空井状态下直接封闭整个井口通径；顶部的环形闸板可在一定范围内适配不同尺寸的钻具、方钻杆甚至异形井下工具，实现动密封条件下的封井作业，支持钻具带压起下的应急操作，弥补了常规闸板只能适配固定尺寸、静态密封的不足。从安装边界来看，该防喷器的整体横向尺寸由两侧的液压驱动油缸外伸长度决定，现场安装时需要预留足够的侧部操作空间，满足液压管线连接、闸板更换检修的操作需求，

　　垂直方向的高度由底部法兰、双闸板腔、顶部环形闸板的堆叠尺寸决定，安装时需要匹配井口平台的高度空间，避免与上方的钻台设备、游吊系统发生干涉。闸板的驱动采用液压活塞直推结构，液压油进入油缸腔体后推动活塞带动闸板轴沿水平方向移动，实现闸板的开合动作，闸板总成前端的密封胶芯采用耐油、耐高压、耐磨损的丁腈橡胶或氢化丁腈材质，金属基体与胶芯采用硫化粘接工艺，保证高压工况下密封的可靠性，当闸板抱紧钻具时，胶芯在挤压力作用下填充钻具与闸板座之间的间隙，实现零泄漏密封。在实际作业场景中，该类组合式防喷器通常作为井口防喷器组的核心组成部分，与节流管汇、压井管汇、液压控制系统联动，当井下压力出现异常升高时，操作人员可在远程控制台触发控制信号，

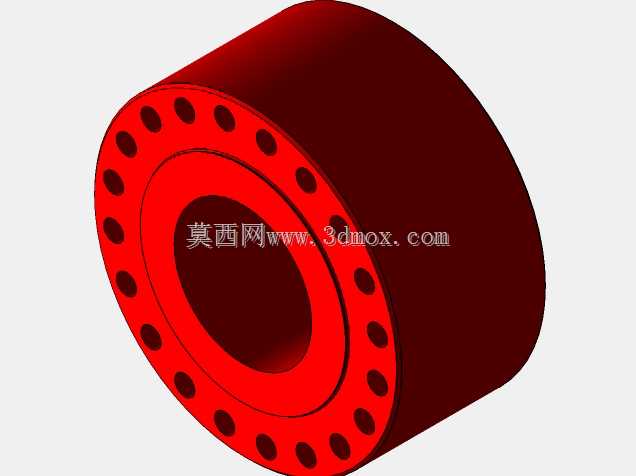

　　液压系统快速驱动对应闸板关闭，在数秒内完成井口封闭，随后可通过压井管线泵入压井液，重建井底压力平衡。设计过程中需要重点考虑本体的强度校核，针对额定工作压力下的本体应力分布做有限元分析，确保法兰连接处、闸板腔拐角等应力集中位置的强度满足安全系数要求，同时闸板的导向结构需要做耐磨处理，减少长期开关动作带来的磨损，延长设备的检修周期。需要注意的是，该结构的间隔垫圈安装在两个闸板腔之间，实现不同腔体的压力隔离，但模型未展示出口侧的连接细节，现场应用时需要根据实际的管汇连接需求配置对应的出口法兰，匹配压井、节流管线的安装尺寸。闸板的更换操作可通过侧门的铰链结构实现，不需要将整个防喷器从井口拆除，即可完成闸板胶芯的更换与维护，大幅降低现场检修的作业时间与劳动强度。
