立式支架结构泥气分离装置三维设计

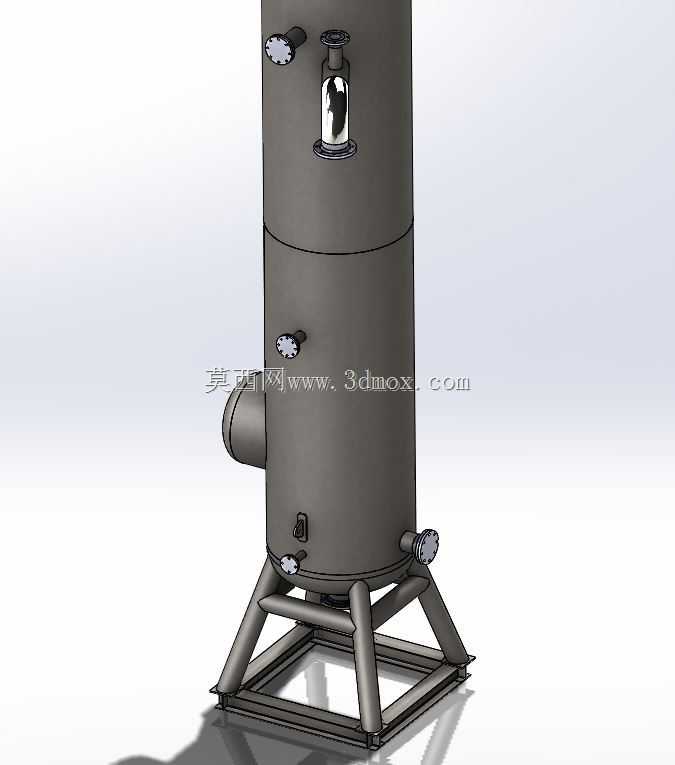

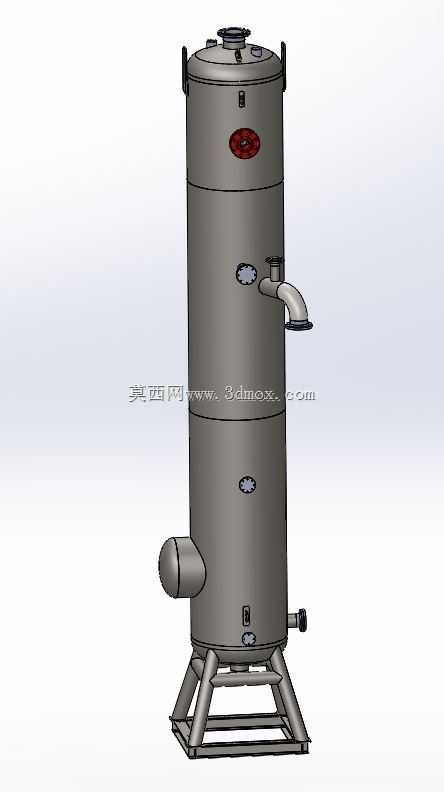

　　在油气钻井、盾构施工、河道清淤这类涉及泥浆循环的作业场景里，泥浆中裹挟的游离气体会直接干扰泥浆泵的工作稳定性，严重时还会引发气蚀损伤泵体过流部件，泥气分离装置就是为解决这类问题设置的核心处理单元。这套立式结构的泥气分离装置，整体采用上椭封下锥底的罐体构型，区别于卧式分离设备的大占地需求，立式布局能充分利用竖向空间，在井场、盾构泥浆处理站这类场地受限的作业区域，能大幅缩减安装所需的平面占地范围。罐体底部配套的三角支撑框架，采用型材拼接焊接结构，支撑腿的落点分布经过重心核算，满载状态下整机重心落在支撑框架的形心范围内，即使作业现场存在一定的地面坡度，也能保证设备放置的稳定性，不会出现侧翻风险。从功能实现逻辑来看，

　　含气泥浆从罐体中上部的切向进料口进入罐体内部，依托进料方向形成的旋流效应，密度较大的泥浆相在离心力作用下贴向罐体内壁，顺着壁面逐步向下流动，最终从罐体下部的排浆口回到泥浆循环系统；密度较小的游离气体则在罐体中心区域汇聚上升，从罐体顶部的排气口接入后续的气体处理或放空管路，实现气泥两相的有效分离。罐体下部设置的检修口，主要用于日常停机时清理罐壁附着的泥饼、沉积的大粒径固相颗粒，避免长期运行后流道堵塞影响分离效率。在设计过程中，罐体的壁厚取值需要结合作业工况的额定工作压力、泥浆的磨蚀特性综合确定，内壁可根据实际磨蚀情况预留衬层安装空间，应对含砂泥浆的长期冲蚀磨损。支撑框架与罐体的连接位置，采用环向焊接的加强圈做应力分散，

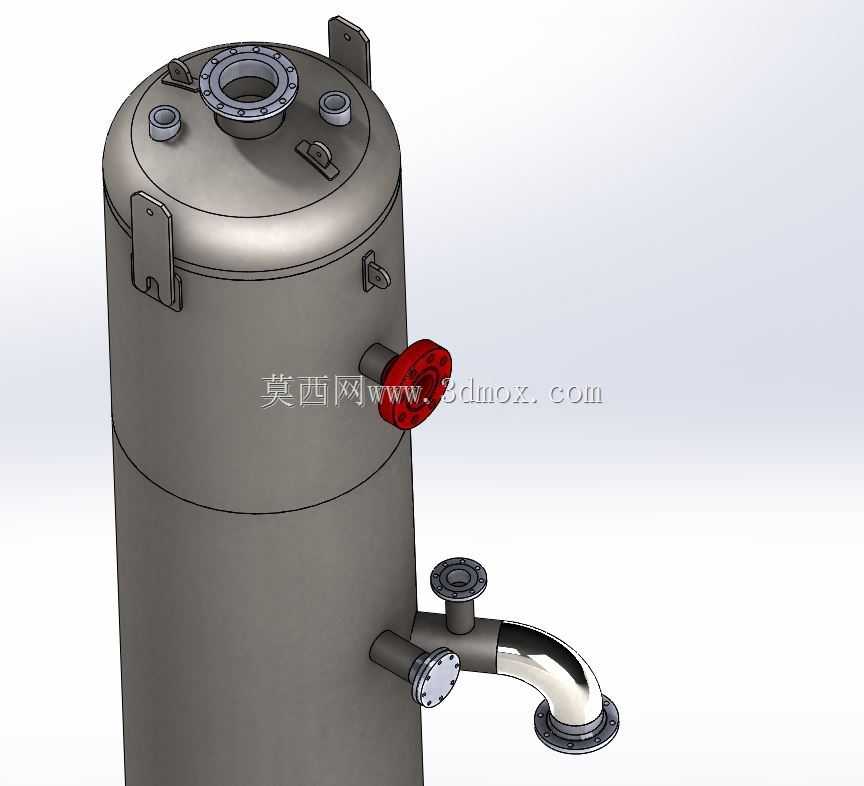

　　避免罐体局部应力集中导致的焊缝开裂问题，支撑腿底部预留的地脚螺栓孔位，可根据现场安装条件选择膨胀螺栓固定或者焊接预埋板的方式，适配不同硬化程度的安装地面。设备的接口位置全部采用标准法兰连接结构，进料、排浆、排气接口的通径匹配常规泥浆管路的通用规格，现场安装时不需要额外做非标转接件，能缩短设备就位后的管路对接周期。罐体顶部的椭封结构，相比平盖结构能承受更高的内部压力，即使出现瞬时气体超压的情况，也能更好地分散应力，降低罐体变形的风险。在实际选型应用中，这类立式泥气分离装置的处理量匹配对应循环量级的泥浆系统，不需要额外配置复杂的内部导流构件，依靠旋流+重力沉降的组合分离原理，就能实现较高的分离效率，日常运维仅需定期检查排浆口、

　　排气口的通畅性，以及罐体焊缝的腐蚀情况，运维难度较低。针对不同作业场景的泥浆含气率差异，可通过调整进料口的切入角度、罐体的有效高度，适配不同的处理效率需求，当泥浆含气率较高时，适当增加罐体直段的高度，能延长气泥两相在罐体内的停留时间，提升气体的析出效果。设备整体的外部轮廓没有突出的尖锐构件，所有外部焊接位置都做了倒角打磨处理，避免现场安装、运维过程中出现磕碰损伤。支撑框架的型材选型经过承重校核，不仅能承受罐体自身的重量，还能承受满载泥浆时的总载荷，同时兼顾运输过程中的颠簸载荷，避免转运过程中框架变形。
