沙特阿美标准节流压井管汇结构设计

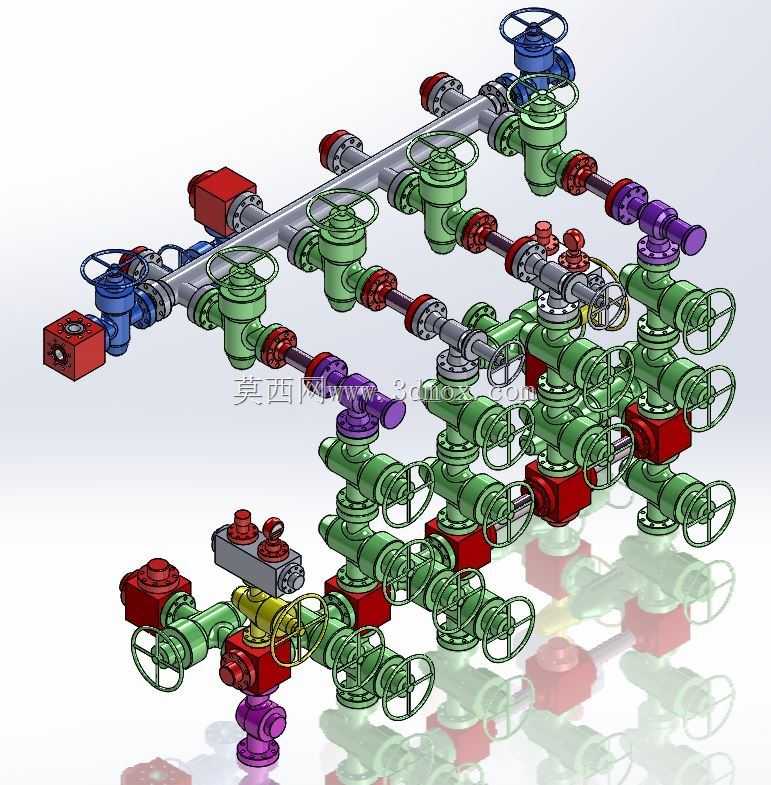

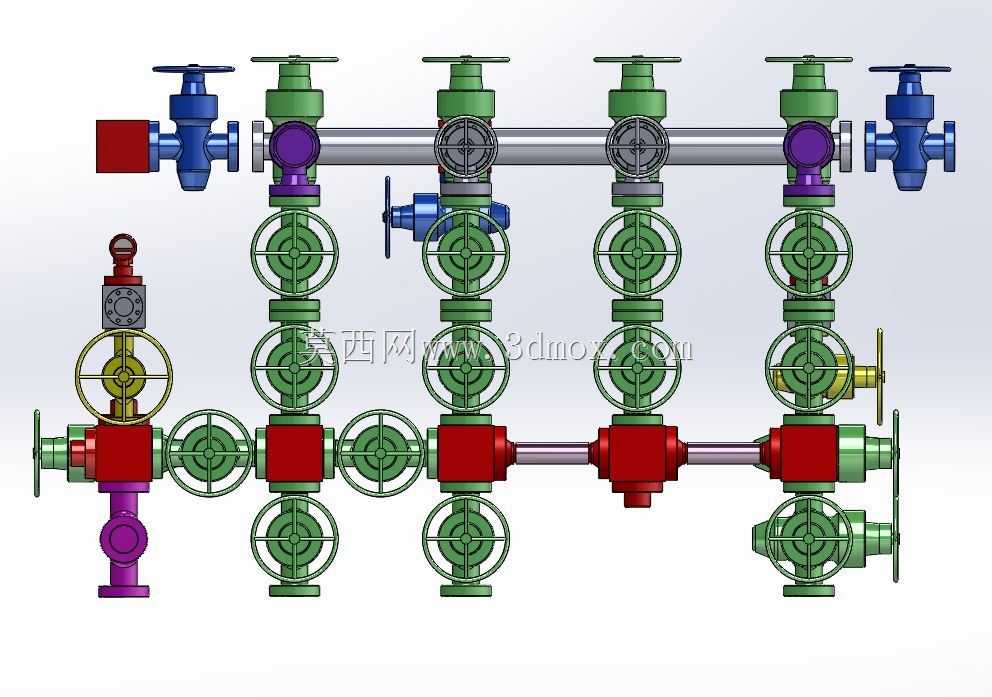

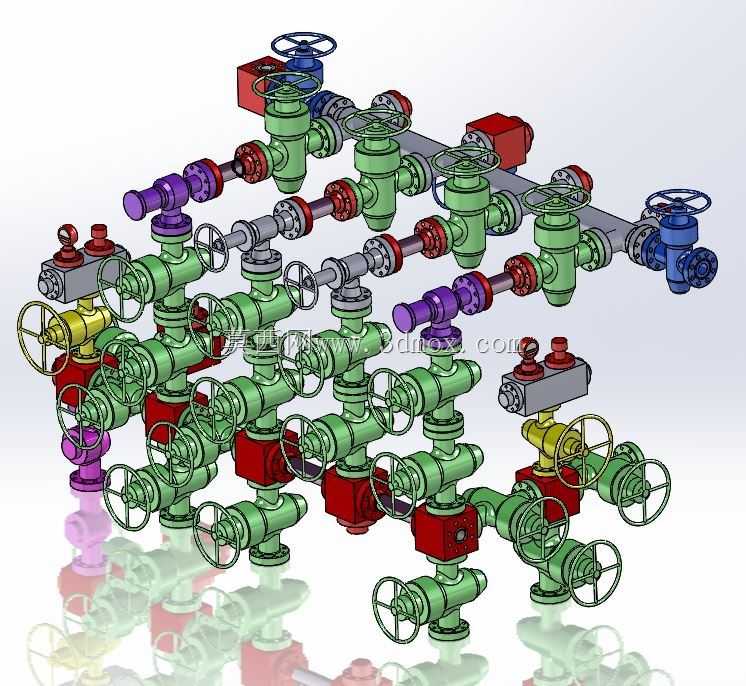

　　这套管汇结构针对油气井钻完井作业中的压力管控场景设计，匹配中东油田高压作业工况，歧管上游额定承压10000psi，下游额定承压5000psi，完全遵循沙特阿美石油公司的井口设备制造规范，可直接适配对应规格的井口装置接口，满足压井、节流放喷、循环压井液等核心作业需求。在现场作业中，当井筒出现压力异常升高、溢流等工况时，可通过管汇上的多组阀门切换通路，实现压井液的可控注入、井筒流体的节流泄压，避免井口超压引发的作业风险，是钻井作业中井控系统的核心组成部分。从结构设计逻辑来看，整套管汇采用模块化集成布局，将手动节流阀、平板阀、截止阀、压力检测接口、流体通路歧管整合为一体化总成，减少现场安装时的法兰拼接工作量，降低高压工况下的密封泄漏点。

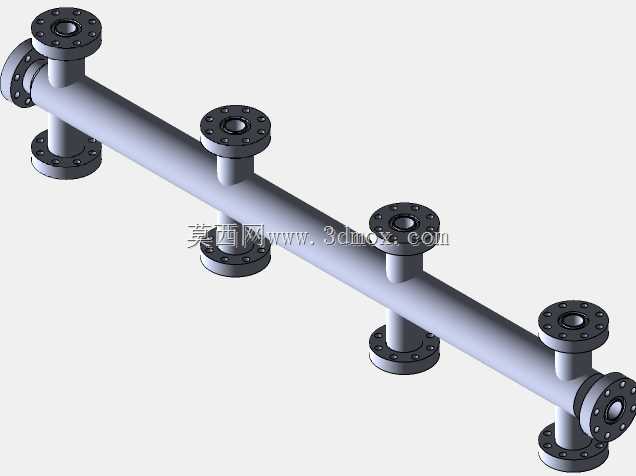

　　所有阀门的手轮操作方向统一朝向作业侧，操作空间预留充足，操作人员在井口作业平台即可完成所有阀门的开关调节，无需额外搭设操作工位。管汇的进出口法兰采用标准API法兰连接尺寸，可直接与现场的防喷器组、压井泵管线、放喷管线对接，安装时无需额外加工过渡接头。设计过程中针对高压流体的冲蚀问题，在节流阀的节流嘴部位采用了耐冲蚀的硬质合金嵌件结构，流体流经节流部位时的流速被精准控制，避免高速含砂流体对管壁的直接冲蚀，延长管汇的连续作业寿命。管汇的整体布局充分考虑了现场吊装需求，在总成的重心位置预留了标准吊点，可直接通过吊环完成整体吊装就位，无需现场拆解吊装后二次组装。各阀门之间的连接管线采用等径通路设计，避免通径突变引发的流体紊流，

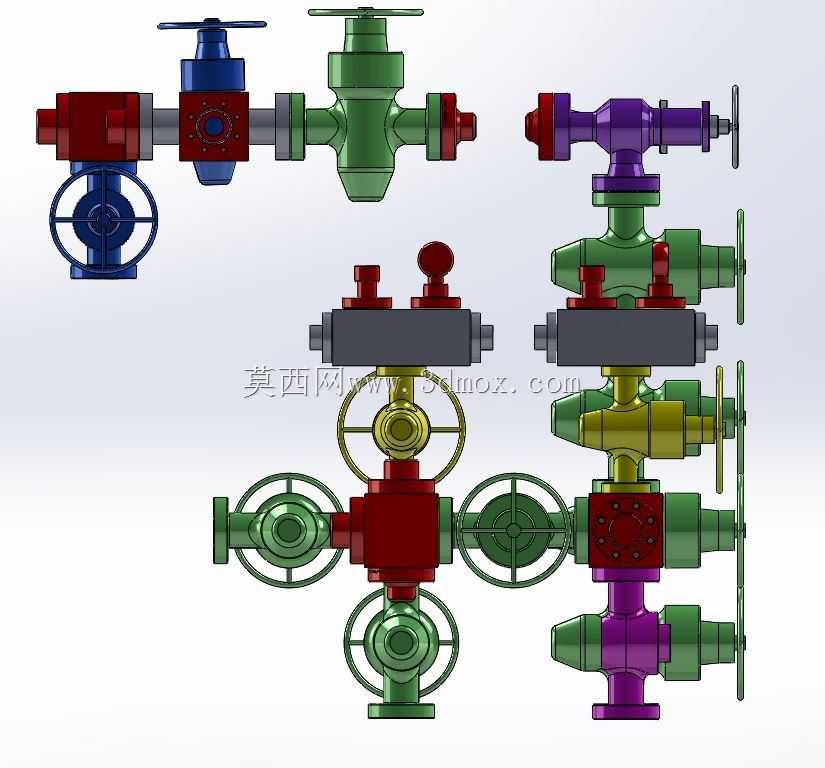

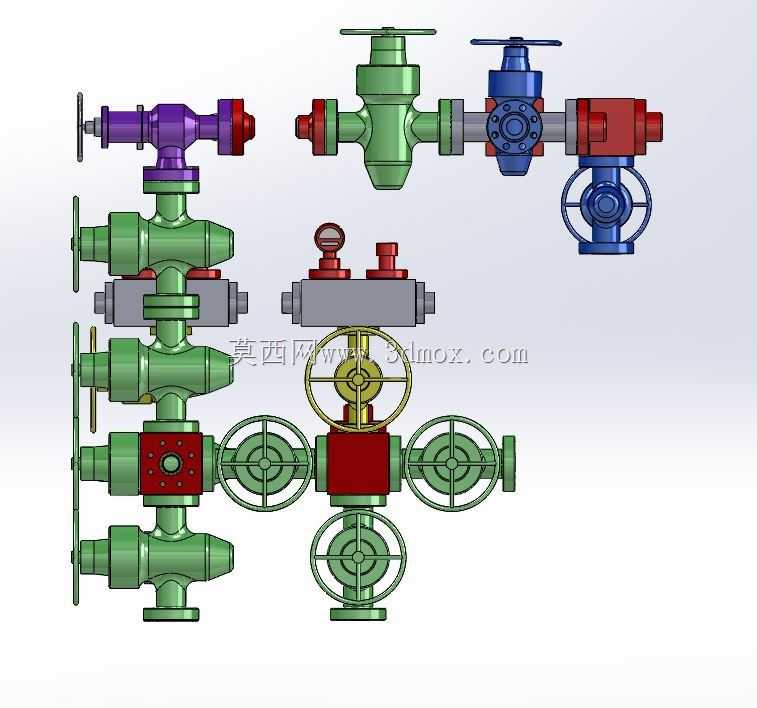

　　降低压井作业时的流体阻力，保证压井液的注入效率。在安装边界上，整套管汇的底部支撑脚间距匹配标准井口操作平台的安装孔位，就位后可直接通过螺栓固定，无需现场焊接支架；管汇的整体高度控制在常规井口操作平台的护栏高度以内，不会遮挡操作人员的巡检视线，日常巡检时可直接观察各阀门的开关状态、密封部位的泄漏情况。针对不同作业工况的通路切换需求，管汇预留了多组备用接口，可根据现场作业需求外接压力传感器、流量计等检测设备，无需对原有管汇结构进行切割改造。所有阀门的阀杆部位都设置了防尘密封结构，适配沙漠油田的多沙尘作业环境，避免沙尘进入阀杆密封部位导致的阀门开关卡滞。管汇的外表面采用不同颜色区分不同功能的阀门与管线，绿色为常规作业通路阀门，

　　紫色为节流调节通路，红色为高压紧急切断部位，现场操作人员可通过颜色快速识别阀门功能，降低误操作风险。在结构强度校核上，所有承压部件都按照额定压力的1.5倍进行强度验证，法兰连接部位的螺栓排布均匀，密封垫环采用标准RX型垫环，保证高压工况下的密封可靠性。整套管汇的通路设计可实现多种作业模式切换：正常压井作业时，流体可通过主通路直接注入井筒；需要节流泄压时，可切换至节流阀通路，通过调节节流阀的开度控制泄压流量；当某一通路的阀门出现故障时，可切换至备用通路继续作业，无需停井整改，保障井控作业的连续性。
