海上钻井作业用百万磅级重型井架结构

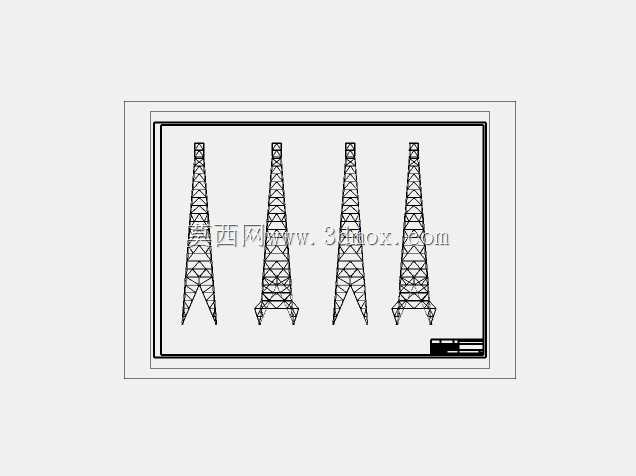

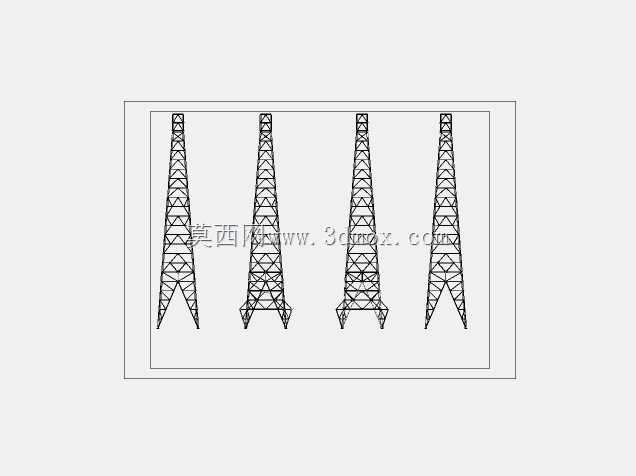

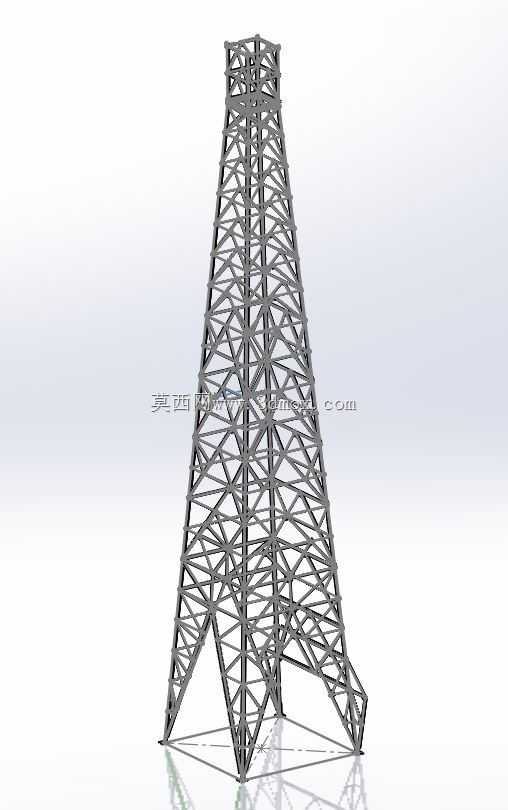

　　在海上油气钻采作业场景中，井架作为钻台核心承载结构，需要承担钻具起下、套管悬挂、井口设备承重等多重载荷，这套百万磅级井架的设计完全围绕远海深水钻井的大载荷工况展开，适配大钩载荷1000000磅的作业需求，能够支撑超深井段的钻具组合重量，避免常规井架在大载荷下出现的结构形变问题。从结构设计逻辑来看，井架主体采用前开口式塔型桁架结构，这种结构形式在海上高盐雾、强阵风的作业环境下具备更好的抗风稳定性，桁架杆件的截面选型经过载荷迭代计算，主弦杆采用大规格热轧型钢拼接，腹杆按照受力梯度采用不同规格的型材布置，在保证整体承载能力的前提下尽可能降低结构自重，减少海上平台的甲板载荷负担。底座部分采用30英尺×30英尺的正方形安装边界，

　　这个尺寸刚好适配主流自升式钻井平台、半潜式钻井平台的钻台安装位，不需要额外对平台甲板进行大规模改造，底座的连接点位采用标准化法兰接口，能够和平台上的钻台底座、转盘梁、防喷器组安装位精准对位，安装时可以通过甲板吊机直接整体吊装就位，大幅缩短海上安装的作业窗口期。实际作业过程中，这套井架可以配合顶驱系统完成钻柱的起下作业，井架内部预留的足够的顶驱运行导轨空间，导轨的安装精度控制在毫米级，保证顶驱上下运行时不会出现卡滞，同时井架上部设置了天车台安装位，天车梁的承载能力和井架整体载荷等级匹配，能够承受快绳拉力、死绳拉力叠加后的复合载荷，在遇到井涌、井喷等应急工况时，井架结构的冗余设计可以保证短时间内承受超出额定值的冲击载荷，

　　为应急处置提供足够的结构安全余量。设计阶段还充分考虑了海上作业的维护便利性，所有杆件的连接节点都预留了维护操作空间，防腐涂层采用海洋工程专用的重防腐体系，杆件之间的连接螺栓采用不锈钢材质搭配防腐衬套，避免高盐雾环境下出现螺栓锈蚀无法拆卸的问题。井架的二层台位置按照立根长度设置了合适的安装高度，能够满足单根钻杆立柱的立根排放需求，二层台的指梁结构经过优化，可以在平台横摇、纵摇幅度达到作业允许上限时，依然保证立根不会出现倾倒滑脱的问题。从安装边界来看，底座30英尺见方的尺寸刚好覆盖钻台的核心作业区域，井架主体的横截面从下往上按照一定斜率收窄，既保证了下部作业空间足够宽敞，方便井口操作、钻具转运等作业开展，也能降低上部结构的风阻，减少强阵风对井架整体的水平推力。结构计算过程中，不仅考虑了静态的额定承载工况，还叠加了海上平台的运动载荷、风载荷、波浪诱导的振动载荷，对井架的固有频率进行了优化，避免和平台的振动频率、顶驱运行的振动频率产生共振，保证长时间作业下的结构疲劳寿命满足海上钻井的长周期作业需求。井架上还预留了多个附属设备的安装接口，包括立管管夹、泥浆管线支架、照明设备安装位、逃生滑道固定点等，不需要在现场进行额外的焊接打孔作业，所有附属结构都可以通过螺栓连接固定在预设的接口上，既保证了结构完整性，也提升了现场安装的效率。在钻完井作业过程中，这套井架除了承担钻具的起下载荷，还可以配合测试设备完成井下测试仪器的吊装、完井管柱的下入等作业，

　　结构的载荷冗余设计可以覆盖不同作业工况下的载荷变化，不需要针对不同作业内容进行结构加固。针对海上作业的应急撤离需求，井架侧面设置了直梯和休息平台，从钻台层面一直连通到天车台，梯道的宽度和踏步间距符合海洋工程作业的安全规范，作业人员可以通过梯道快速到达井架的不同位置开展设备检查、维护作业，在应急情况下也能作为逃生通道使用。井架的整体结构拆分也充分考虑了运输需求，所有拆分后的杆件单元尺寸都符合集装箱运输的尺寸要求，可以通过标准集装箱运输到码头，再通过平台供应船运送到作业平台现场，不需要使用特种运输船舶，大幅降低了运输环节的成本和难度。现场组装时，杆件之间的连接采用定位销+高强度螺栓的形式，组装过程中不需要复杂的工装定位，作业人员可以按照装配标记快速完成拼接，组装完成后只需要对关键节点的螺栓扭矩进行校验，就可以完成载荷试验投入使用，相比传统的焊接式井架，组装效率提升明显，也避免了现场焊接带来的防腐层破坏、焊接应力残留等问题。
