发动机连杆组件高精度三维设计模型

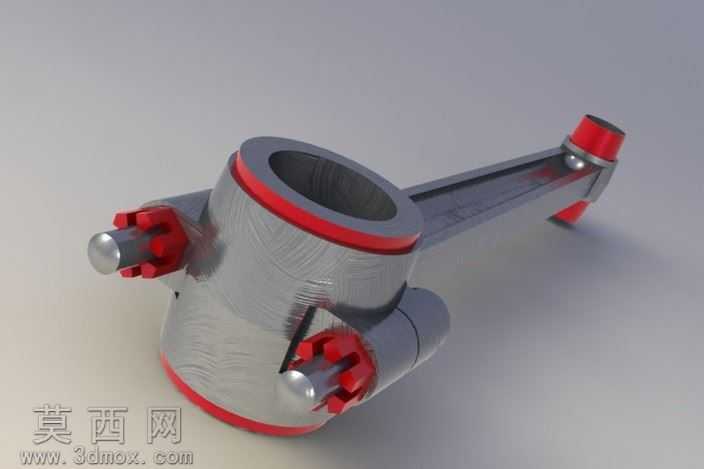

本模型为发动机连杆组件的高精度三维设计成果，建模阶段严格遵循内燃机连杆的实际工程尺寸比例，先通过草图绘制勾勒出连杆大头、杆身、小头的轮廓基准，大头部分采用分体式结构设计，精准还原了连杆盖与杆身的配合定位结构，对螺栓连接孔、定位销孔的位置公差与尺寸精度做了严格约束，保证装配逻辑完全符合实际机械加工要求。杆身采用变截面工字形结构设计，建模过程中通过放样、扫掠等特征命令实现杆身从大头到小头的平滑过渡，既还原了实际产品轻量化与高强度兼顾的结构特性，也保证了曲面过渡的顺滑无畸变。小头部分的衬套安装位、油道开孔都做了精细化特征还原，所有倒角、圆角细节都按照实际机加工工艺要求设置，避免出现尖锐棱角不符合生产规范的问题。材质与渲染阶段，主体连杆结构赋予了磨砂质感的金属钢材材质，调整了金属粗糙度、反射参数还原锻钢零件的表面肌理，连接螺栓、定位销部分采用亮面镀铬金属材质，通过材质差异清晰区分不同功能的零件结构，两端的红色密封端盖采用哑光橡胶材质，调整了漫反射与高光参数还原橡胶件的哑光质感，渲染时采用柔和的侧方主光源搭配补光，突出零件的结构层次与材质差异，同时添加了微弱的环境反射提升模型的真实感。设计过程中充分考虑了连杆的实际工作工况，对大头与曲轴的配合间隙、小头与活塞销的配合位都做了结构合理性校验，整体模型装配逻辑清晰，所有零件可拆分可单独编辑，既可以作为内燃机结构教学的演示素材，也可为相关零部件的二次设计、改型优化提供精准的三维结构参考，完整还原了连杆作为发动机核心传动部件的结构特征与功能属性。
