杠杆式手动夹持工装夹具结构设计

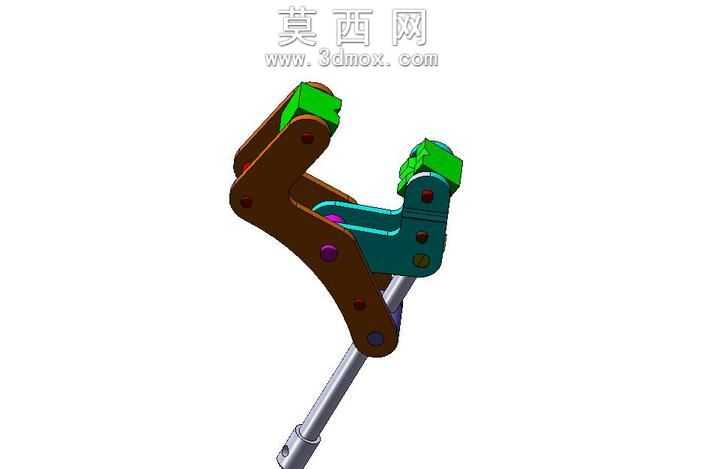

本作品为手动杠杆式夹持工装的三维结构设计，整体采用多连杆联动的机械结构实现稳定夹持功能，建模过程中严格遵循机械加工的装配公差要求，对每一处铰接点位、连接面都做了精准的尺寸约束，保证各活动部件在运动过程中无干涉、卡滞问题。模型在三维软件中完成全参数化建模，所有零件的特征参数均可编辑调整，方便后续根据实际夹持需求修改夹持行程、加持力大小等核心参数。材质渲染方面，对不同功能的零件做了区分化材质设置：主体承载的杠杆臂采用棕色工程塑料材质，模拟高强度玻纤增强尼龙的质感，兼顾轻量化与结构强度；铰接销轴采用金属银灰色材质，还原标准五金销轴的金属光泽与表面粗糙度；夹持端的压块采用亮绿色软质橡胶材质，模拟防滑耐磨的聚氨酯夹持垫，既可以增大夹持摩擦力，也能避免夹伤工件表面；底部的连接杆采用抛光金属材质，对应工装的安装连接柄，可适配不同的工作台安装接口。结构设计上采用了多组铰接副串联的杠杆增力结构，通过手动扳动活动臂即可带动夹持端完成开合动作，利用连杆机构的死点位置实现夹持后的自锁，无需额外的锁紧机构即可保证夹持状态的稳定性，避免加工过程中工件松动。整体结构没有复杂的弹性零件或电子元件，全部采用刚性机械构件连接，可靠性高、维护成本低，适合小型工件的铣削、钻孔、装配等工序的夹持固定，建模时对所有活动部件都做了运动仿真验证，确认整个开合行程内各零件的运动轨迹合理，铰接处的转动间隙符合实际工装的装配要求，渲染阶段采用柔和的环境光效，清晰展现各部件的结构层次与装配关系，方便使用者快速理解工装的工作原理与拆装顺序。
