船舶舱室用格栅式防风雨通风金属板

　　这款防风雨金属格栅板，最初是在做内河散货船上层建筑通风系统改造项目时接触到的构件，当时船东提出的核心需求很明确：露天甲板的通风口不能让雨水、海浪溅沫灌进舱室，同时要保证舱内柴油机运行所需的通风量，还要能承受甲板作业时的磕碰、沿海盐雾环境的长期腐蚀，不能用个两三年就锈穿漏雨。

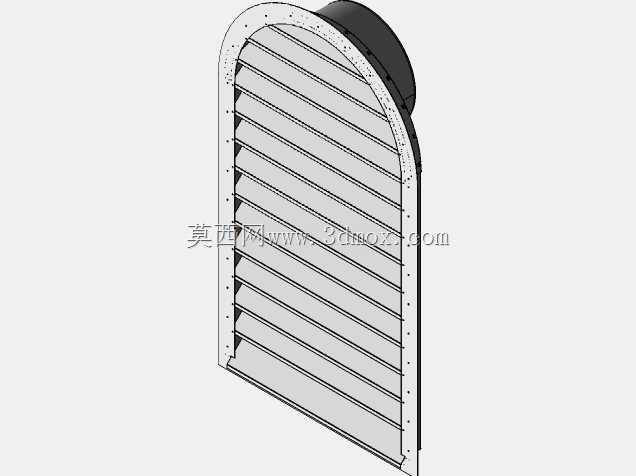

　　从结构设计逻辑来看，整体轮廓采用上端圆弧过渡、下端平直的异形造型，完全是为了匹配船舶舷侧通风口的开孔边界——船舶外板本身是带曲面的，通风口如果做全直角结构，不仅和外板贴合度差，安装后容易留下缝隙漏雨，直角处的应力集中还会在船舶航行受振动时出现焊缝开裂的问题。整个构件采用钢板铆接拼接的工艺，而非一体化冲压成型，主要是考虑到露天环境下的维修便利性：如果某一片百叶格栅被甲板上掉落的索具砸变形，只需要拆掉对应位置的铆钉更换单片格栅即可，不需要整体切割更换整个通风网，对于常年在航、靠港时间紧张的船舶来说，能大幅减少维修停航的时间成本。

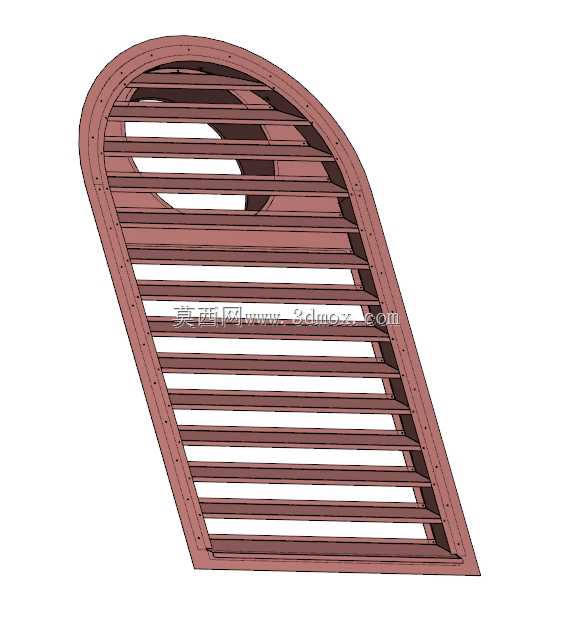

　　功能层面的设计细节藏在每一片格栅的倾角上，所有横向格栅片都采用向下倾斜15度的角度设置，这个角度是经过通风阻力和挡雨效果平衡后选定的：如果倾角过大，会大幅压缩通风通流面积，增加通风阻力，导致舱内进气量不足，柴油机燃烧效率下降；如果倾角过小，雨水顺着格栅片的导流效果差，遇到横风加降雨的天气，雨水很容易顺着格栅缝隙飘进舱内。格栅片之间的间距设置也有讲究，既要保证足够的通流面积，还要能阻挡甲板上的小型杂物、缆绳碎屑被吸入通风道，同时避免人员误触通风道内部的转动部件。

　　安装边界上，整个格栅板的外边缘预留了一圈等距分布的铆接孔位，孔位间距按照船舶舾装标准设置，和船体结构上的预装螺栓孔完全匹配，安装时只需要在贴合面垫上耐老化橡胶密封垫，用螺栓紧固即可，不需要现场二次打孔调整，能大幅缩短现场安装的工时。边缘的法兰翻边高度设置为25mm，刚好能嵌入通风口的预装凹槽内，进一步提升密封性能，避免雨水从构件和船体外板的拼接缝隙渗入。

　　实际应用场景并不局限于船舶领域，在户外集装箱设备舱、野外通讯基站的通风口、露天工业设备的散热通风口位置，这类防风雨格栅都有广泛的适用性。比如野外基站的设备舱，常年暴露在户外，既要保证设备散热的通风量，又要阻挡雨水、沙尘、落叶进入舱内，同时还要有足够的结构强度，防止被大风吹起的杂物砸坏，这款格栅的结构强度和防护性能完全能满足这类场景的需求。和普通民用建筑的百叶窗相比，这款构件的钢板厚度更大，铆接结构的抗振性能更强，不会因为长期受设备振动、户外强风影响出现格栅片松动脱落的问题。

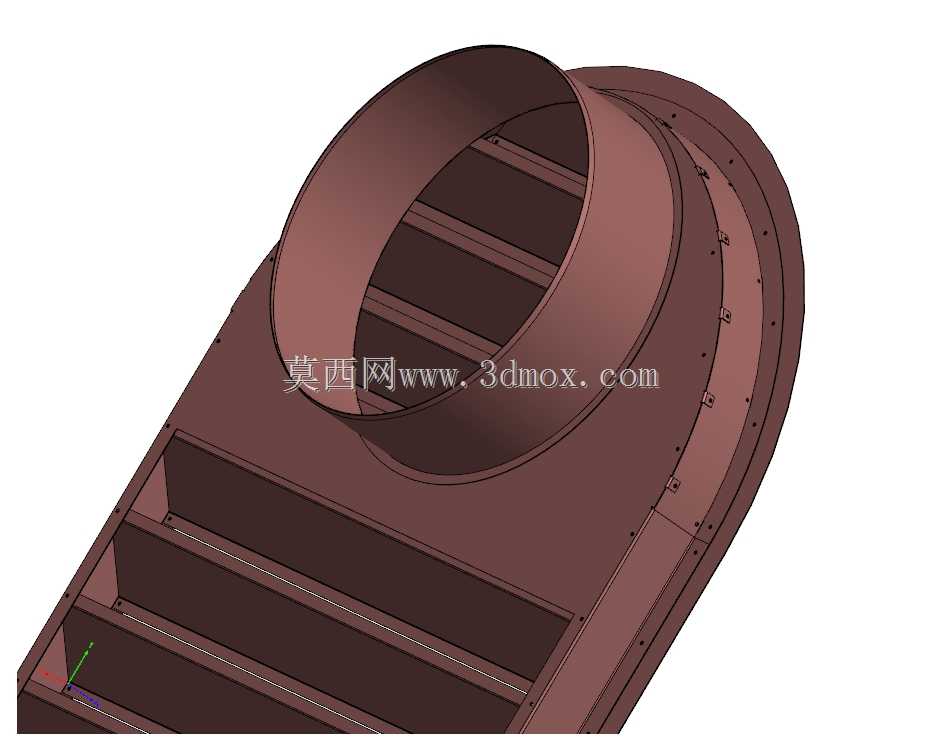

　　在建模过程中，每一片格栅的折弯角度、铆接孔的位置度都做了严格的公差约束，所有相邻格栅片的平行度公差控制在0.5mm以内，避免因为格栅片错位导致通流面积不均匀，出现局部通风阻力过大的问题。上端圆弧位置的格栅片做了随形折弯处理，保证圆弧段的格栅倾角和直段完全一致，不会出现圆弧位置挡雨效果下降的问题。整个构件的所有锐边都做了倒钝处理，避免安装和维护人员被锋利的钢板边缘划伤，这也是户外工业构件设计时必须考虑的安全细节。
