铆接结构金属分隔箱体钣金设计

　　在工业流体输送、物料分流、通风管路布设的现场场景里，这类铆接结构的金属分隔箱是管路系统里承担介质分流、路径分隔功能的核心构件，不同于焊接成型的箱体，铆接结构的分隔箱在后期维护、局部板件更换上具备更突出的现场适配性，尤其适合通风除尘、低压流体输送、轻质物料气力输送这类对箱体密封要求适中、但对结构拆装便捷性有要求的工况。从实际使用场景来看，这类分隔箱常安装在多支路管路的交汇节点，上游单路介质进入箱体腔体后，通过内部的分隔板结构将介质导向不同的下游支路，避免不同支路的介质出现串流、扰流问题，在车间除尘系统的支路分流、小型污水处理单元的液位分隔、通风系统的风路分配场景中都有广泛应用。从结构设计思路来看，整个箱体采用薄金属板折弯后铆接成型，

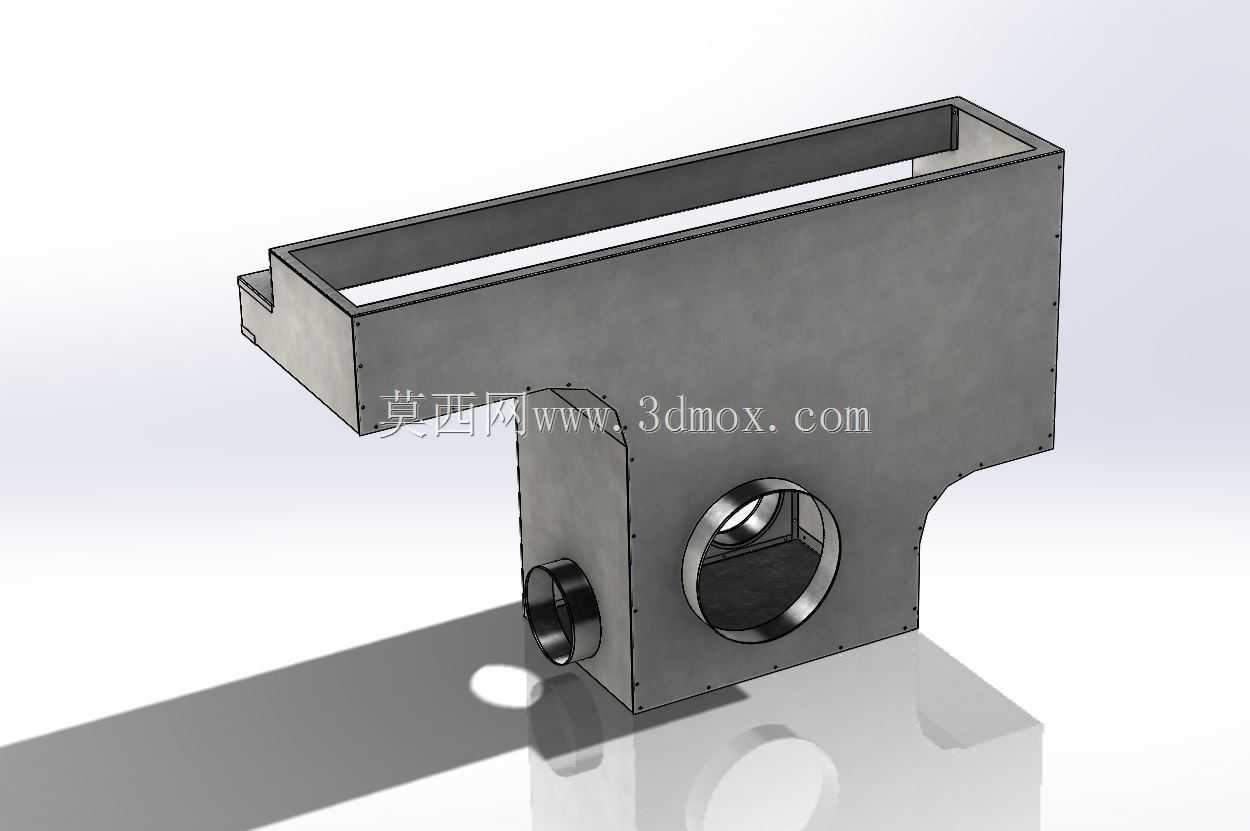

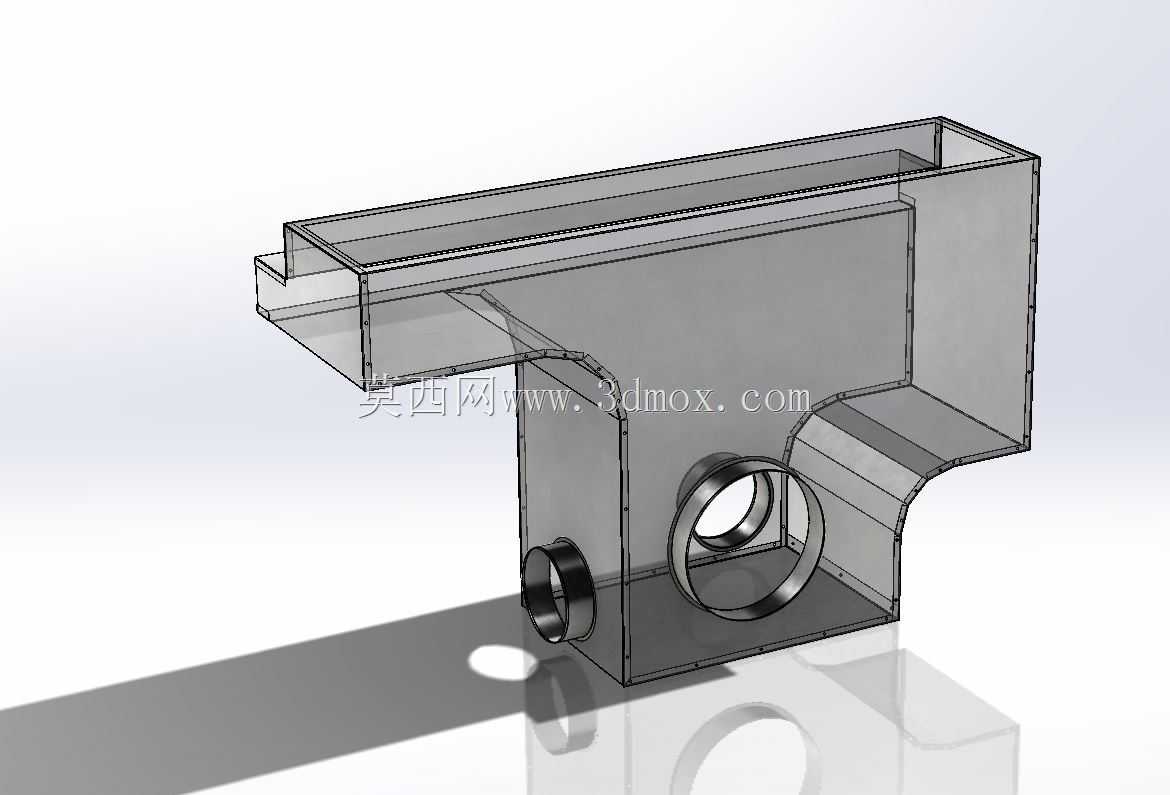

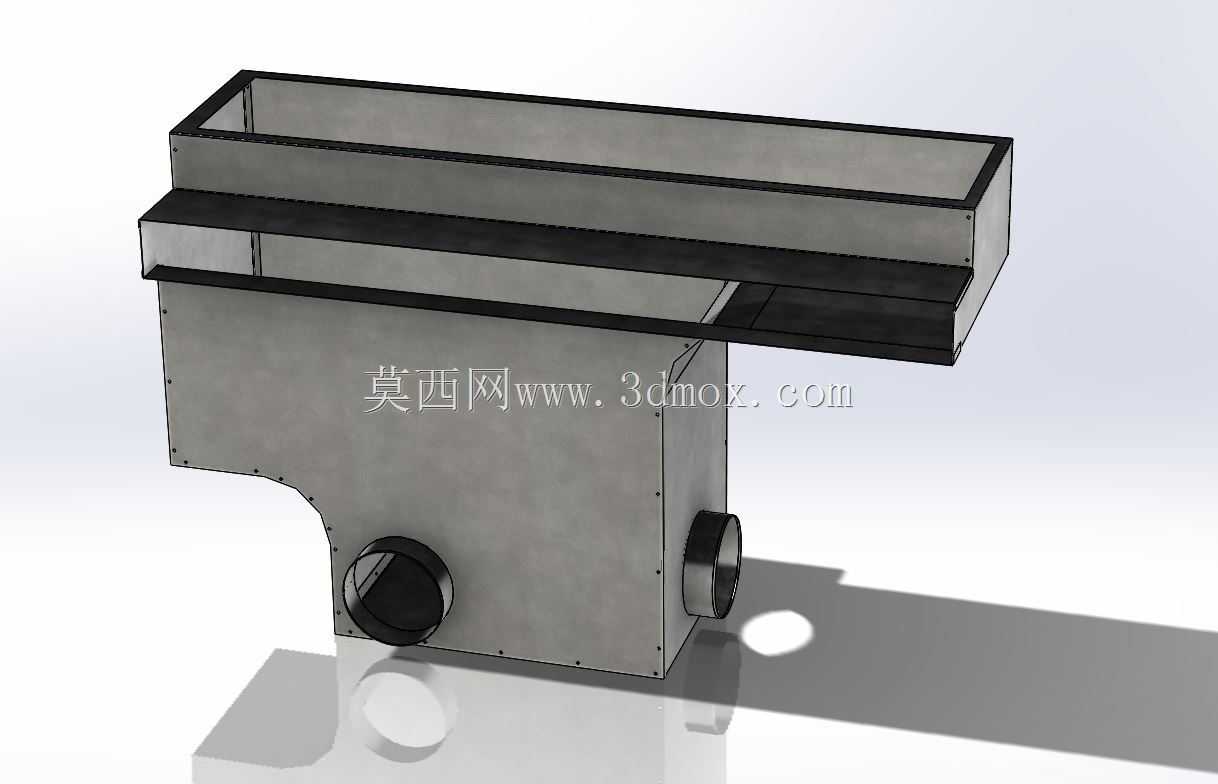

　　所有板件的连接位置都通过抽芯铆钉或者实心铆钉完成固定，板件折弯处预留了统一的铆接边距，避免铆接位置出现板件变形、铆接不牢的问题；箱体上部设置了两段平行的长条形槽腔，这部分结构主要用于和上游的矩形管路对接，槽腔的翻边结构预留了螺栓安装孔位，安装时可以直接通过法兰压条和上游管路完成密封连接，不需要额外焊接转接法兰。箱体下部的腔体是主要的介质缓冲空间，两个圆形的接口分别设置在箱体相邻的两个侧壁下部，接口位置做了卷边强化处理，避免和圆形管路对接时因为板件厚度不足出现接口变形，两个接口的中心高度保持一致，能够保证分流时两个支路的介质压力均衡，不会出现单侧流量偏大的问题。从安装边界来看，整个箱体的外形为规则的近似矩形结构，没有外凸的复杂结构，

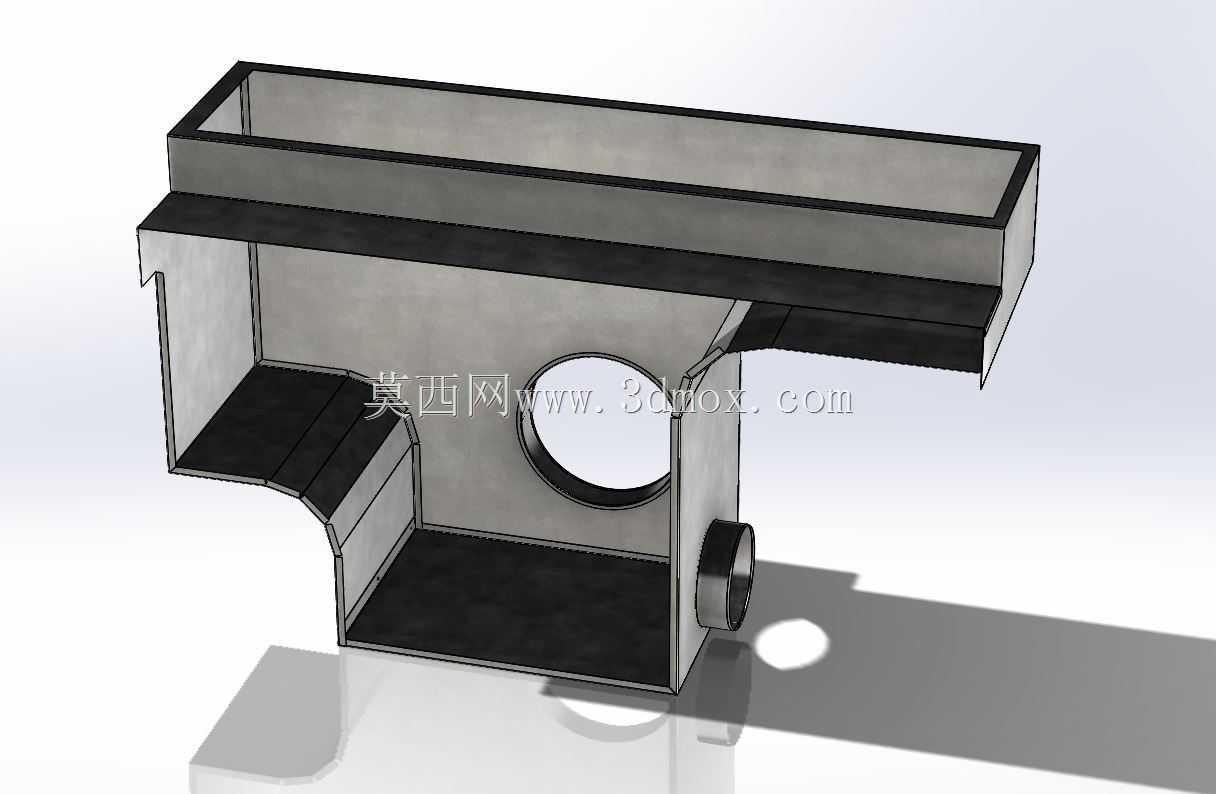

　　安装时只需要预留出箱体长宽高方向的操作空间，同时在两个圆形接口位置预留管路安装的操作距离即可，箱体背部为平整的平面结构，可以直接通过膨胀螺栓或者抱箍固定在墙面、设备支架上，不需要额外设计复杂的安装基座。在结构细节处理上，所有板件的折弯内角都做了小圆弧过渡，避免折弯时出现板件开裂，同时减少介质在箱体内部流动时的直角扰流，降低介质流动过程中的阻力损失；铆接位置的排布采用等间距设计，沿着连接边每间隔固定距离设置一个铆接点，既保证连接强度，也避免铆接点过密导致的板件变形问题；箱体内部的分隔板和箱体壁板的连接位置同样采用铆接固定，分隔板的边缘设置了密封胶条的安装槽，安装时可以嵌入密封胶条，避免不同腔室之间出现串漏问题。

　　这类钣金铆接结构的分隔箱，相比铸造箱体重量更轻，相比焊接箱体加工难度更低，不需要专业的焊接设备就可以完成组装，在小批量定制的管路分流场景中，能够大幅缩短加工周期，同时板件可以采用镀锌钢板、不锈钢板等不同材质加工，适配不同的介质输送需求，比如输送带有轻微腐蚀性的介质时可以选用304不锈钢板加工，普通通风除尘场景选用镀锌钢板即可满足使用要求，材料选择的灵活度很高。在建模过程中，所有板件都采用等厚度设计，折弯半径统一匹配所选板材的最小折弯半径，铆接孔的位置和孔径都做了统一规范，能够直接导出钣金展开图用于激光下料，不需要二次调整孔位和尺寸，板件之间的装配间隙控制在合理范围，既保证组装时能够顺利拼接，也避免间隙过大导致的密封问题。
