铆接结构多接口金属分隔箱体

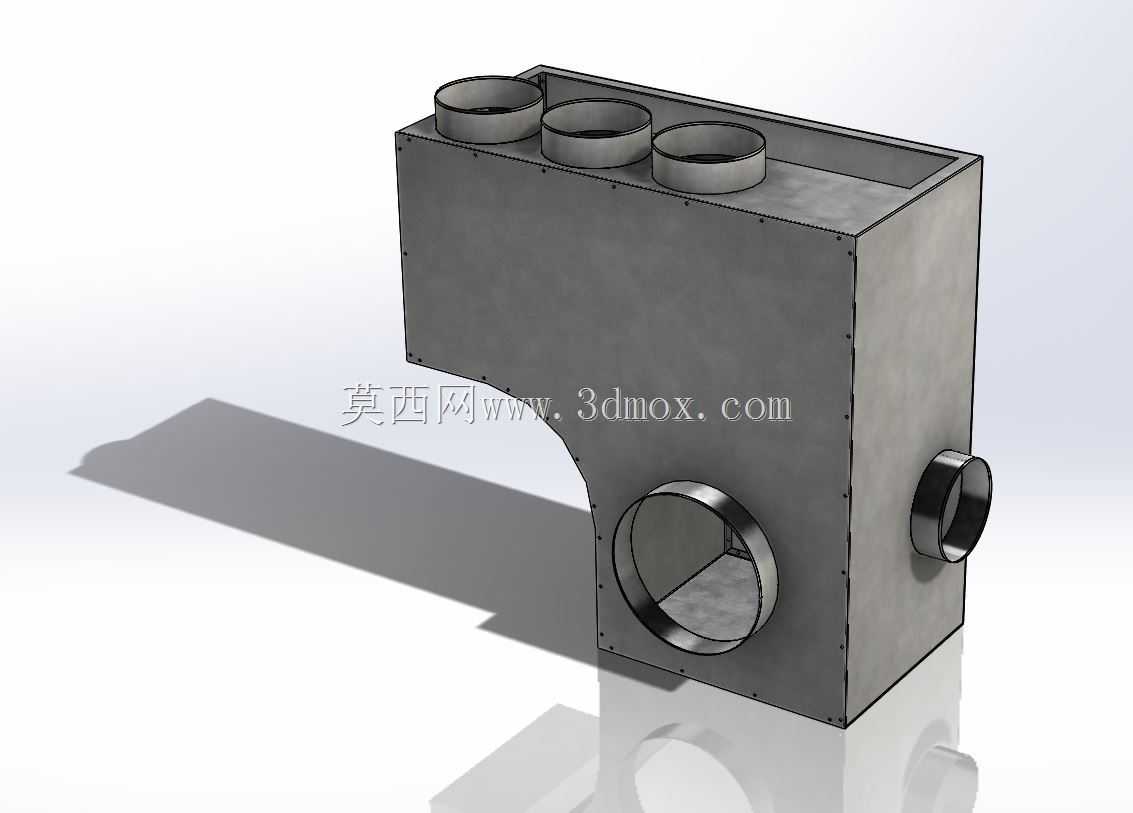

　　在通风管路布设、流体介质分流的工程场景里，这类多接口铆接金属分隔件是管路系统中承担介质导流、腔室分隔功能的核心构件，常见于商用新风系统的支路分流段、工业除尘管路的分支汇流节点，以及小型工艺排风系统的隔腔分配单元，用来将主路输送的气流或低压流体，按照预设路径分配到不同支路，同时通过内部隔腔避免不同支路介质出现串流、混流问题。从结构设计逻辑来看，整个构件采用薄板铆接工艺成型，摒弃了传统焊接工艺带来的热变形问题，所有板件的连接点位均采用均匀排布的铆接点位固定，既保证了箱体整体的结构刚度，又能控制薄板构件在加工过程中的形变公差，适合批量钣金加工生产。箱体的接口布局经过实际工况适配，顶部设置三个同规格圆形接口，可对接同管径的支路管路，

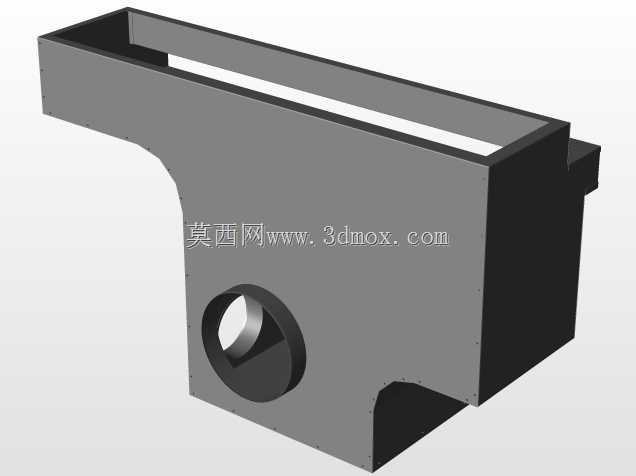

　　侧面分别设置两个不同朝向的圆形接口，其中大口径接口用于对接主路来流端，侧部小口径接口可对接旁通支路或者检测取样管路，所有接口端均采用卷边成型工艺，既提升了接口处的结构强度，避免管路插接时出现板件变形，又能保证接口与外接软管或硬管法兰的配合密封性，减少管路对接后的漏风漏液问题。在安装边界设计上，箱体整体采用直角方正的主体轮廓，仅在主接口侧做了弧形切角过渡，既可以减少介质流经转角处的阻力损失，又能避免直角结构带来的应力集中问题，方正的主体外形方便在设备夹层、墙体管井等狭小安装空间内固定，安装时可依托箱体背部的平面贴靠安装基面，通过板件上预加工的铆接空位加装固定角件即可完成安装固定，不需要额外制作复杂的安装支架。从内部结构来看，

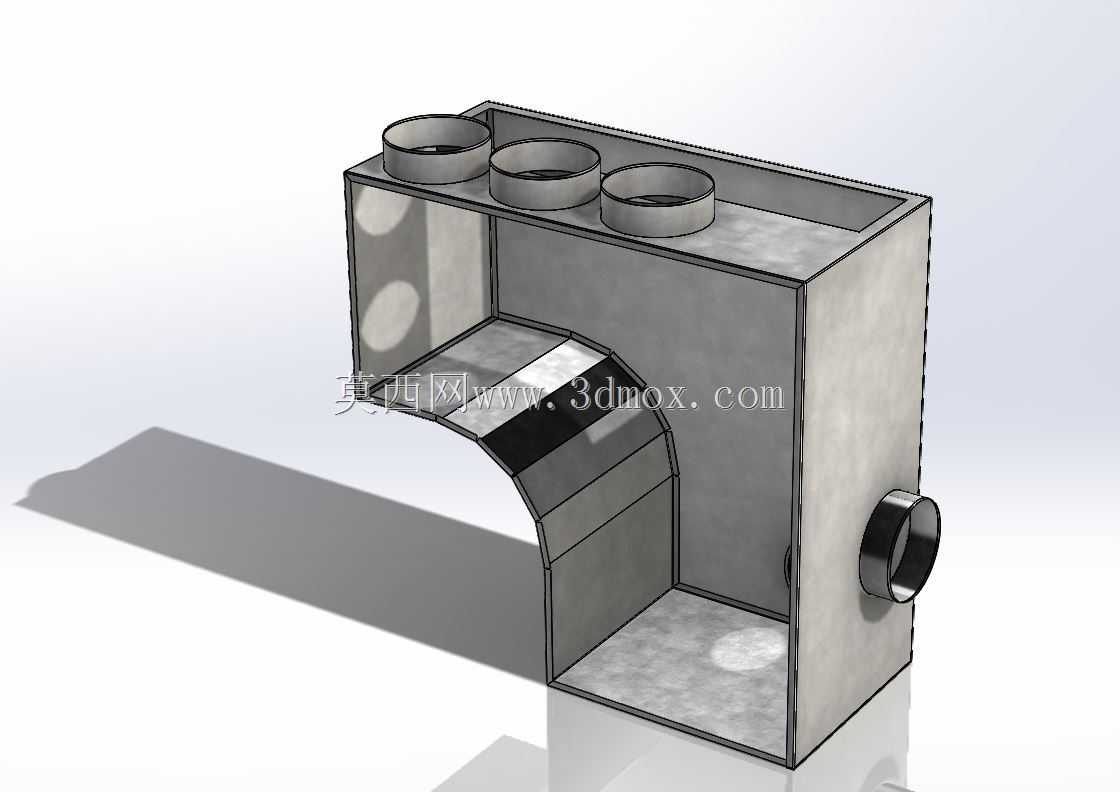

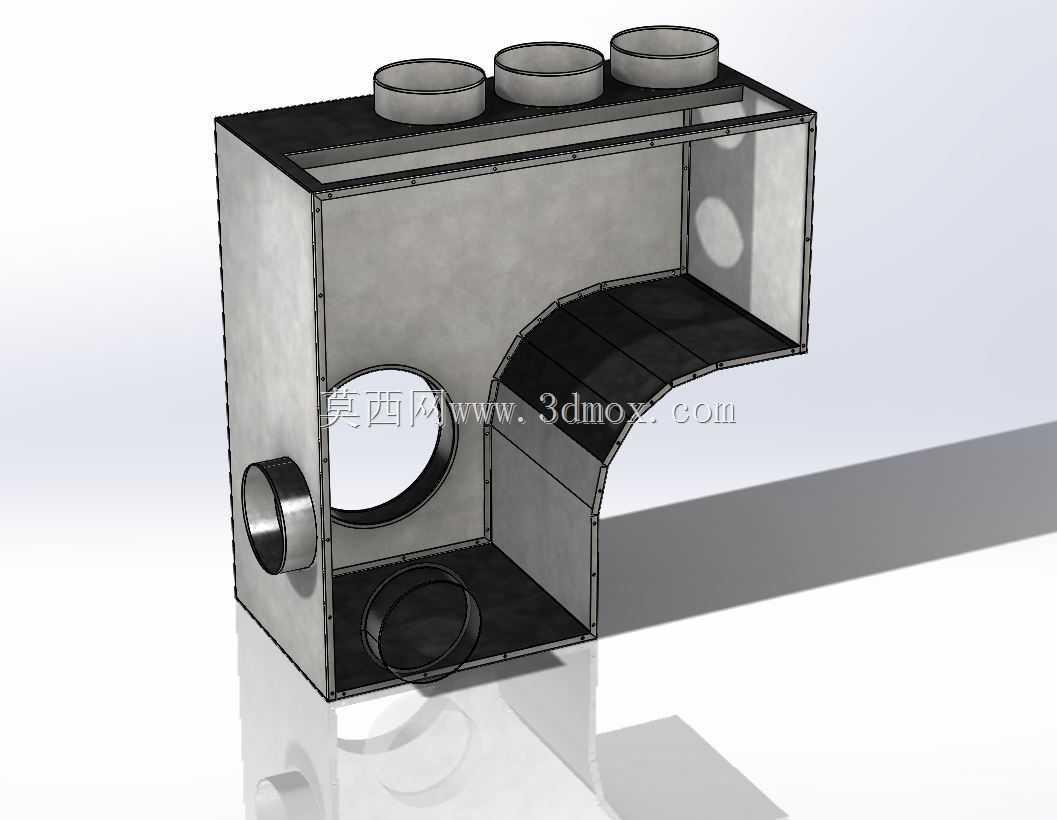

　　箱体内置的分隔板将内腔划分为独立的隔腔，每个隔腔对应特定的外接接口，介质从主接口进入后，会顺着隔腔的导流路径流向对应支路，不会出现不同支路介质串扰的问题，分隔板同样采用铆接方式与箱体内壁固定，连接缝隙处可配合密封胶实现腔体密封，满足低压流体输送的密封要求。在建模过程中，所有板件的厚度均按照常规薄板钣金加工的常用参数设置，铆接点位的排布间距符合钣金铆接工艺的规范要求，既不会因为点位过密增加不必要的加工工序，也不会因为点位过疏导致板件连接强度不足、接缝处出现缝隙。接口的管径尺寸参考常规通风管路的通用管径系列设置，可直接适配市面上主流的标准管路配件，不需要单独定制异型转接件，降低现场安装的配件成本。考虑到实际使用中的维护需求，

　　箱体的其中一块侧板采用可拆卸铆接结构，后期需要清理腔体积尘、检查内部隔腔密封状态时，只需要拆除对应位置的铆接固件即可打开侧板，不需要整体切割破坏箱体结构，降低后期运维的难度。这类构件在实际选型时，需要根据系统的介质流量、管路压力参数匹配对应的接口数量与管径尺寸，本次设计的五接口结构，适合一拖三的支路分流场景，可满足中小流量的通风、除尘系统的分流需求，整体结构没有复杂的曲面造型，所有折弯、裁切工序都可以通过常规钣金加工设备完成，不需要开模定制，适合小批量定制化生产场景。
