特朗普7336-3560传感器配套轴套结构件

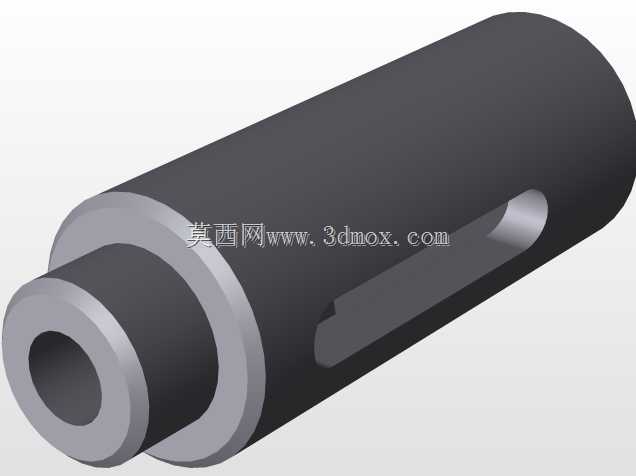

　　在工业传感检测的实际应用场景中，这类轴套类结构件往往承担着传感器安装定位、传动导向的核心作用，很多接触式位移传感器、转速检测传感器的安装端都需要配套这类轴套来完成与被测设备的衔接，避免传感器检测端直接承受径向载荷，同时保证检测探头的同轴度精度。从结构设计来看，该零件采用阶梯空心轴的整体构型，外层大直径圆柱面作为安装基准面，加工时需要保证圆柱度公差控制在0.02mm以内，才能满足与设备安装孔的过渡配合要求，避免安装后出现偏心晃动影响检测精度。零件侧壁开设的长条形键槽，是用来与配套传动轴实现周向固定的结构，键槽的对称度公差需要严格控制，否则传动过程中会出现卡顿、磨损加剧的问题，设计时键槽的深度按照GB/T 1095的标准选取，保证平键安装后既不会突出轴面，也不会因为槽深过浅导致键连接失效。零件左端的阶梯轴颈是用来安装传感器检测端的配合面，内孔的直径尺寸需要与传感器探头的外径匹配，采用间隙配合的公差带，保证探头可以顺利插入同时不会出现径向窜动，内孔的表面粗糙度要求达到Ra1.6，避免探头安装时被内壁毛刺刮伤，影响传感器的检测灵敏度。

　　从实际使用的角度出发，这类零件的安装边界需要重点考量，零件的总长度需要匹配传感器安装座与被测传动轴之间的间距，过长会导致传感器探头无法接触到被测端面，过短则会让探头承受额外的轴向压力，损坏传感器内部的敏感元件。外层圆柱面的安装长度需要覆盖设备安装座的壁厚，两端预留足够的倒角，方便装配时顺利导入安装孔，倒角尺寸一般选取C1即可，既不会影响配合面的有效长度，也能去除加工后的锐边，避免装配时划伤操作人员或者安装孔内壁。零件的材质一般选取45号钢经过调质处理，硬度达到HB220-250，兼顾强度与耐磨性，表面可以做发黑处理提升防锈能力，在一些有腐蚀环境的应用场景中，也可以更换为304不锈钢材质，不过需要相应调整键槽的加工参数，因为不锈钢的切削粘性更大，加工时需要选用合适的刀具参数避免积屑瘤影响表面质量。

　　在三维建模过程中，这类零件的建模逻辑需要遵循加工工艺顺序，首先绘制空心阶梯轴的回转轮廓，通过旋转特征生成主体结构，之后绘制键槽的拉伸切除轮廓，注意键槽的两端需要保留半圆结构，与平键的端部形状匹配，最后添加各处的倒角、圆角特征，建模时需要注意所有特征的草图完全约束，避免后续修改尺寸时出现特征报错，同时要保留关键尺寸的参数化关联，比如内孔直径、外圆直径、键槽宽度深度这些关键配合尺寸，可以设置为全局变量，方便后续根据不同型号的传感器适配修改。这类零件在装配体中需要添加正确的配合关系，外层圆柱面与安装孔添加同轴心配合，轴肩端面与安装座端面添加重合配合，键槽与平键之间添加宽度方向的重合配合，保证装配后零件不会出现多余的自由度，模拟实际工作状态下的运动情况，检查是否存在干涉问题。很多现场调试的案例中，这类轴套的加工精度直接影响传感器的检测数据稳定性，曾经遇到过因为轴套键槽对称度超差，导致传动轴转动时轴套出现周期性径向跳动，连带传感器探头出现晃动，检测到的转速数据波动超过允许范围，最后重新加工轴套保证形位公差后问题才得到解决，这也说明这类看似简单的结构件，在传感检测系统中起到的作用不可忽视，每一处尺寸公差和形位公差的设计都需要结合实际使用场景反复验证，不能随意标注。
