传感器配套金属安装固定支架结构

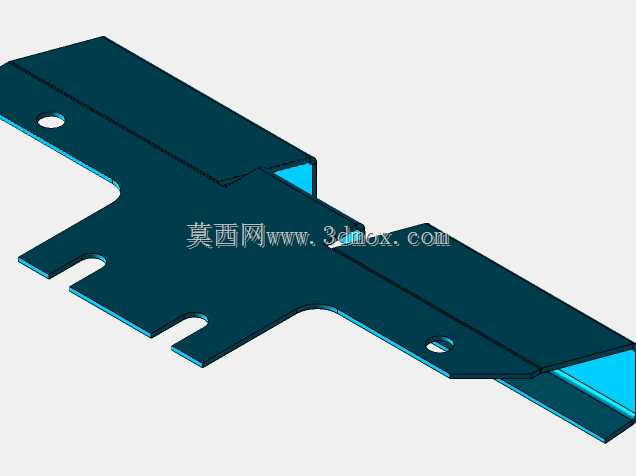

　　在工业传感检测场景中，这类钣金支架是传感器安装链路里容易被忽略但直接影响检测精度的核心配套构件，很多现场调试出现的检测信号漂移、传感器受外力磕碰损坏问题，追根溯源都和安装支架的结构设计合理性、安装边界匹配度不足有直接关联。从结构形态来看，该构件采用薄金属板材冲压折弯成型，整体为非对称异形轮廓，主体平面沿长度方向延伸出多段折弯翻边，翻边高度统一，既作为结构加强筋提升薄板件的整体刚性，避免长期受设备运行振动影响出现平面翘曲变形，也能在安装时形成定位靠面，减少装配过程中的对位调整工作量。构件上预留的两个圆形安装孔位分别布置在两端的平直段，孔位边缘做了去毛刺处理，避免装配时刮伤传感器接线或者安装紧固件的防腐镀层，

　　孔位的中心距经过匹配对应型号传感器的安装孔距设计，装配时不需要额外扩孔或者现场打孔，能直接通过标准紧固件完成传感器与支架、支架与设备安装基面的固定。中间段的异形开槽结构并非减重设计，而是为了避让传感器本体的出线端以及设备安装位附近的凸起结构，避免装配时出现结构干涉，同时开槽的边缘做了小尺寸的折弯翻边，进一步提升支架中段的抗扭刚度，避免在传感器安装锁紧时出现中段变形导致传感器检测面出现角度偏移。从实际应用场景来看，这类支架主要适配工业设备上的位置检测、位移传感类元件的安装固定，常见应用在自动化生产线的工件到位检测工位、物流输送线的物料计数检测位、工业机器人末端执行器的位置反馈传感安装位，在这些场景中，支架需要承受设备启停、

　　快速移动带来的持续振动，因此结构设计上没有采用多余的冗余结构，而是通过折弯翻边的结构形式在薄板厚度有限的前提下最大化提升结构固有频率，避免和设备运行频率产生共振，导致传感器检测信号出现杂波干扰。设计过程中首先需要明确对应传感器的安装基准面要求，传感器的检测面需要和被测物体保持平行或者指定的夹角，因此支架的安装平面平面度公差需要控制在合理范围内，折弯角度的公差需要控制在±0.5°以内，避免安装后传感器检测面出现角度偏差导致检测距离超出额定范围。安装边界方面，支架的整体宽度适配常见的工业铝型材安装槽尺寸，两端的安装孔可以适配M4、M5两种常见的紧固件规格，既可以直接固定在设备的金属安装板上，

　　也可以配合T型螺栓固定在工业铝型材搭建的机架上，不需要额外制作转接板。构件的折弯内圆角匹配板材厚度设计，避免冲压折弯时出现圆角处开裂的问题，同时所有外露边缘都做了钝边处理，避免装配和后期维护时划伤操作人员。在实际选型使用时，需要确认支架的折弯方向和设备安装位的空间是否匹配，该支架的非对称轮廓是针对特定安装空间的避让设计，安装时需要注意方向，反向安装会导致传感器检测面朝向错误，同时安装紧固件的锁紧扭矩需要控制在合理范围，避免扭矩过大导致薄板支架出现局部凹陷变形，影响传感器的安装位置精度。不同于通用的平直安装支架，这种异形折弯支架不需要搭配多个转接件就能完成在狭小空间内的传感器安装，能减少装配环节的零件数量，降低整体安装结构的累积误差，对于检测精度要求较高的传感应用场景，这种一体化冲压成型的支架相比多件拼接的安装结构，长期使用的位置保持性更好，不会因为拼接处的紧固件松动出现传感器位置偏移，能减少后期设备维护时的传感器位置校准工作量。
