传感设备配套终止子弹结构件

　　在工业传感检测的管路布设场景里，这类终止子弹结构件常作为传感回路末端的承载与密封构件使用，尤其在流体压力、流量类传感装置的布设链路中，它承担着回路终端封堵、介质导流以及传感元件安装定位的多重作用，区别于普通的管路堵头，它的结构造型是为适配传感模块的快速装拆、信号传输路径避让而专门设计的。从实际工程应用的角度看，这类构件多应用在气动传感回路、小型液压检测支路以及工业自动化产线的点位传感终端，当传感链路需要在某一节点终止延伸同时预留传感元件安装位时，该构件可以直接替代传统堵头加转接座的组合方案，减少管路连接节点的泄漏风险，同时压缩终端安装所需的空间尺寸。

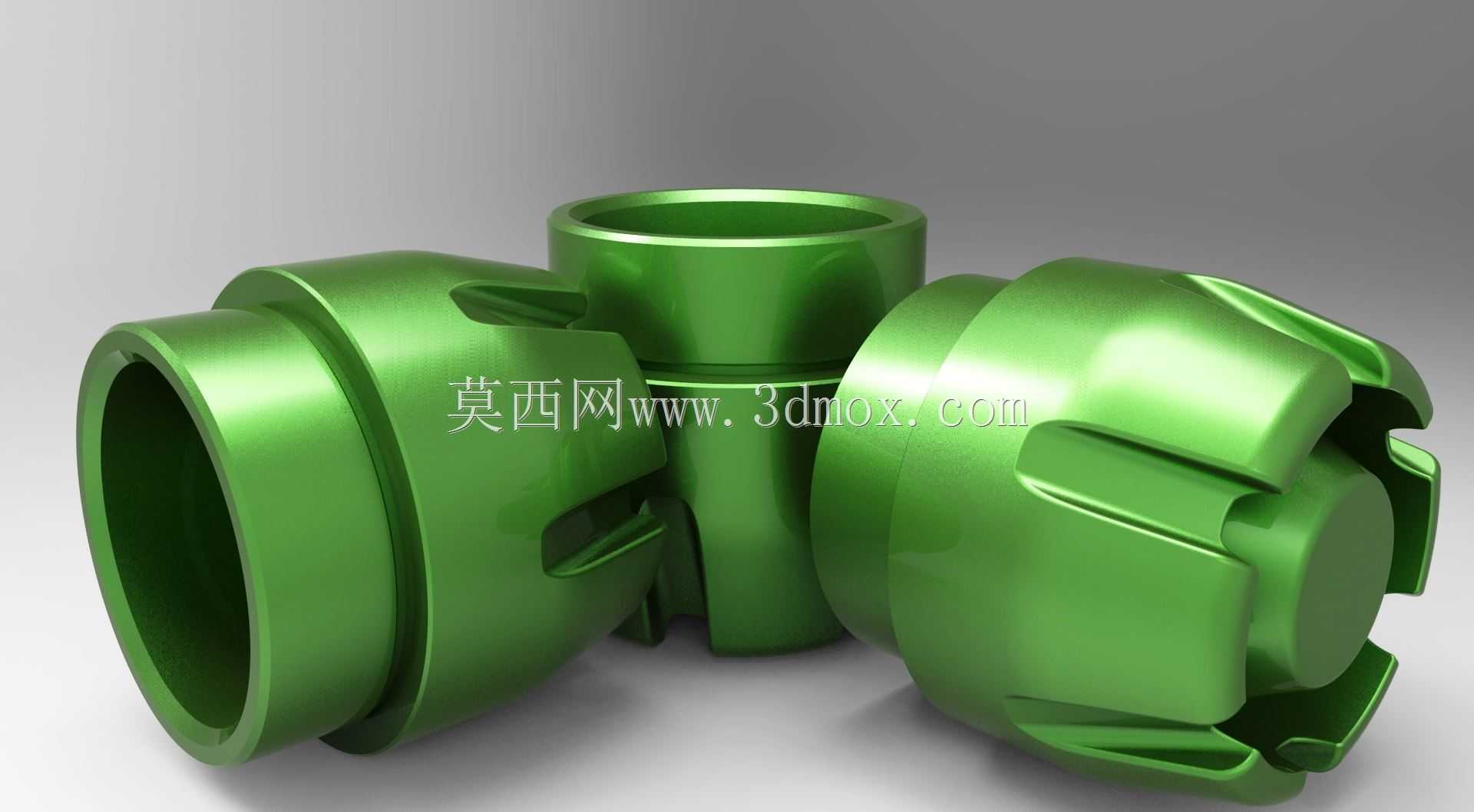

　　从结构设计思路来看，该构件采用对称式的腔体布局，两端的卡接式结构是为了和标准规格的传感连接管路实现快装配合，外壁的多道凸起筋条并非装饰性造型，一方面是为了增加手动旋拧时的摩擦力，方便现场施工人员无需额外工具即可完成装拆操作，另一方面这些筋条的位置刚好对应内部腔体的加强筋位置，能够在不增加整体壁厚的前提下提升构件的耐压能力，避免在0.6-1.2MPa的常规工业流体压力下出现腔体胀裂的问题。中间段的收腰结构是为了避让周边的布线空间，当多个传感终端密集排布时，收腰位置可以留出足够的间隙供传感信号线缆走线，避免线缆被相邻构件挤压磨损。

　　关于外形尺寸与安装边界，该构件的主体最大外径适配常规的16mm标准传感管路接口，整体轴向长度控制在42mm以内，安装时不需要额外预留过大的操作空间，仅需要在终端位置留出直径20mm、轴向长度48mm的安装空间即可完成布设，两端的接口深度均为8mm，配合对应的管路接头插入后，密封面的接触宽度达到3mm，能够满足常规工业环境下的密封要求，不需要额外加装密封垫片即可实现IP65级别的防护效果。构件内部的腔体为变径结构，入口端的导流斜面可以减少流体进入腔体时的紊流现象，避免流体扰动对末端传感元件的检测精度造成干扰，腔体末端的平底结构是用来贴合贴片式传感元件的检测面，保证传感元件能够准确获取管路内部的介质压力、温度等参数，不会因为腔体内部的结构死角造成参数检测滞后。

　　在实际选型适配时，需要注意该构件的材质适配性，常规工况下采用工程塑料注塑成型即可满足使用需求，如果应用在有腐蚀性介质的检测场景中，则需要更换为不锈钢材质的机加工版本，此时外壁的筋条结构同样可以作为机加工时的装夹定位基准，减少二次装夹带来的形位公差。另外该构件的端部卡接结构尺寸公差控制在±0.05mm以内，能够和市面上主流的快插式传感管路接头实现互换，不需要单独定制配套接头，降低现场布设的配件成本。在长期使用过程中，该构件的腔体内部不会出现介质残留的死角，因为内部的所有过渡位置均采用R2以上的圆角过渡，既方便管路吹扫清洁，也避免介质中的杂质在腔体内部堆积造成传感元件检测口堵塞。
