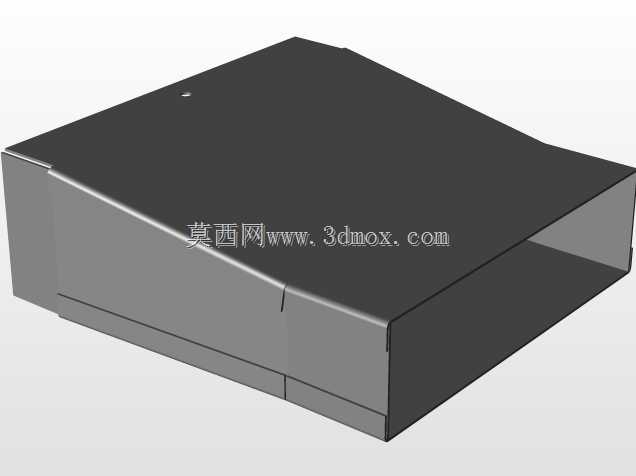

点焊工序用钣金过渡连接构件

　　在汽车白车身焊接、低压柜体拼装、小型五金组件点焊加工的产线场景里，这类钣金过渡构件是工位上不起眼但直接影响装夹效率与焊接良率的小部件，很多刚接触工装设计的工程师容易忽略这类过渡件的细节，往往直接用平板折弯凑数，最后要么点焊时定位偏移，要么焊后应力集中导致构件变形，反而拖慢整线节拍。

　　从实际使用场景来看，这类构件主要用在点焊工位的两个待焊钣金组件之间，填补不同厚度板材拼接时的高度差，同时给点焊电极提供稳定的支撑接触面，避免电极直接压在悬空的薄板边缘造成板材塌陷。日常在做小型电控箱的壳体点焊、五金支架的组对点焊时，待焊的两个零件往往存在0.8mm到2mm不等的板厚差，要是没有过渡件垫接，焊枪下压时薄板会先发生弹性变形，焊核形成的位置就会偏移，直接导致虚焊、焊穿的不良品，而这个过渡构件的斜面设计，刚好能顺着板厚差的过渡方向做平缓衔接，不会出现直角台阶造成的应力集中点。

　　设计这个构件的时候，首先要考虑的是点焊作业的操作边界：常规悬挂式点焊枪的电极头直径是16mm，所以构件上平面的有效支撑宽度不能小于20mm，要给电极下压留出足够的接触面积，同时构件的内空尺寸要匹配待焊组件的定位凸台，单边留0.2mm的装配间隙，方便工人快速取放，不会因为间隙过小卡滞，也不会因为间隙过大造成定位偏移。折弯处的内R角统一取板厚的0.5倍，也就是如果用1.2mm的冷轧板加工，内R就做0.6mm，这个参数是经过多批次试产验证的，既不会因为R角太小造成折弯处开裂，也不会因为R角太大导致折弯后回弹超差，影响装配精度。

　　从外形结构来看，整体采用一体折弯成型，没有额外的焊接拼接工序，加工时只需要激光下料后一次折弯就能成型，加工成本低，适合批量产线的易耗件替换。构件的斜向过渡面角度控制在15度，这个角度不是随便定的：角度太小的话，过渡段长度太长，会占用过多的工位装夹空间，角度太大的话，台阶处的应力集中系数会超过1.8，点焊时的压应力容易让构件在折弯处产生塑性变形，用不到几百次就会出现弯折报废的情况。构件的边缘全部做了0.5mm的钝边倒钝处理，避免工人取放时被锋利的板边割伤，这也是工装类零件设计时必须考虑的人机工程细节，很多新手设计师容易漏掉这一步，等到现场装配时才发现零件边缘划手，再返工倒钝反而耽误进度。

　　安装边界上，这个构件不需要额外的螺栓固定，直接卡接在点焊工装的定位基准槽里就行，底部的两个折边刚好卡在基准槽的两侧，定位公差可以控制在±0.1mm以内，完全满足点焊工位的定位精度要求。日常维护也很简单，因为是冷轧板材质，表面没有做喷涂处理，点焊时产生的焊渣溅到表面后，用钢丝刷就能快速清理，不会像喷涂件那样焊渣粘在漆面上很难清理，长期使用后如果支撑面被电极压出凹坑，直接替换新件就行，单件加工成本不到两块钱，不会给产线运维造成成本压力。

　　在做这类构件的三维建模时，要特别注意折弯扣除值的设置，不同板厚、不同折弯角度对应的扣除值不能直接套用默认参数，要结合加工厂的折弯机下模槽宽来调整，比如用1.2mm冷轧板、8mm槽宽的下模折弯时，折弯扣除值取2.2mm，加工出来的零件尺寸才能和三维模型一致，要是直接用软件默认的1.8倍板厚扣除，做出来的零件外形尺寸会偏大0.3mm左右，装到工装上就会出现卡滞的问题。另外建模时要把折弯处的工艺缺口做出来，在斜向面和垂直面的折弯交接处，开一个2mm宽的工艺缺口，避免折弯时材料挤压造成起鼓，影响零件的平面度，这个细节很多三维模型里都没做，等到实际加工时才发现问题，还要重新改图补缺口。

　　实际投产使用的时候，这类过渡件的适配性很强，除了常规的冷轧板材质，要是用在不锈钢制品的点焊工位，还可以换成同等厚度的304不锈钢板加工，只需要调整对应的折弯扣除参数就行，结构本身不需要做改动，能适配不同材质的点焊作业需求。在多品种小批量的焊接生产场景里，这种标准化的过渡构件还能减少工装的定制数量，通过搭配不同厚度的垫片，就能适配不同板厚差的待焊组件，不用每次换产都重新设计新的过渡件，能大幅缩短产线换型的准备时间。
