铆接穿孔式金属减振内置挡板结构

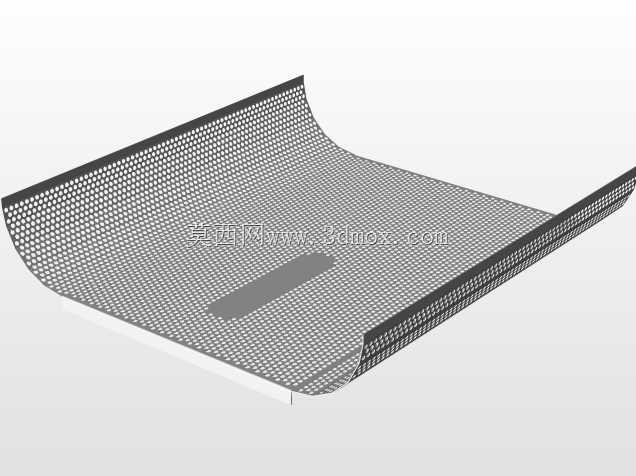

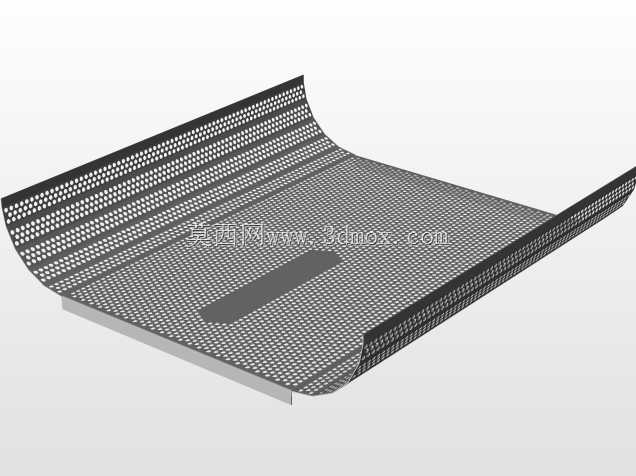

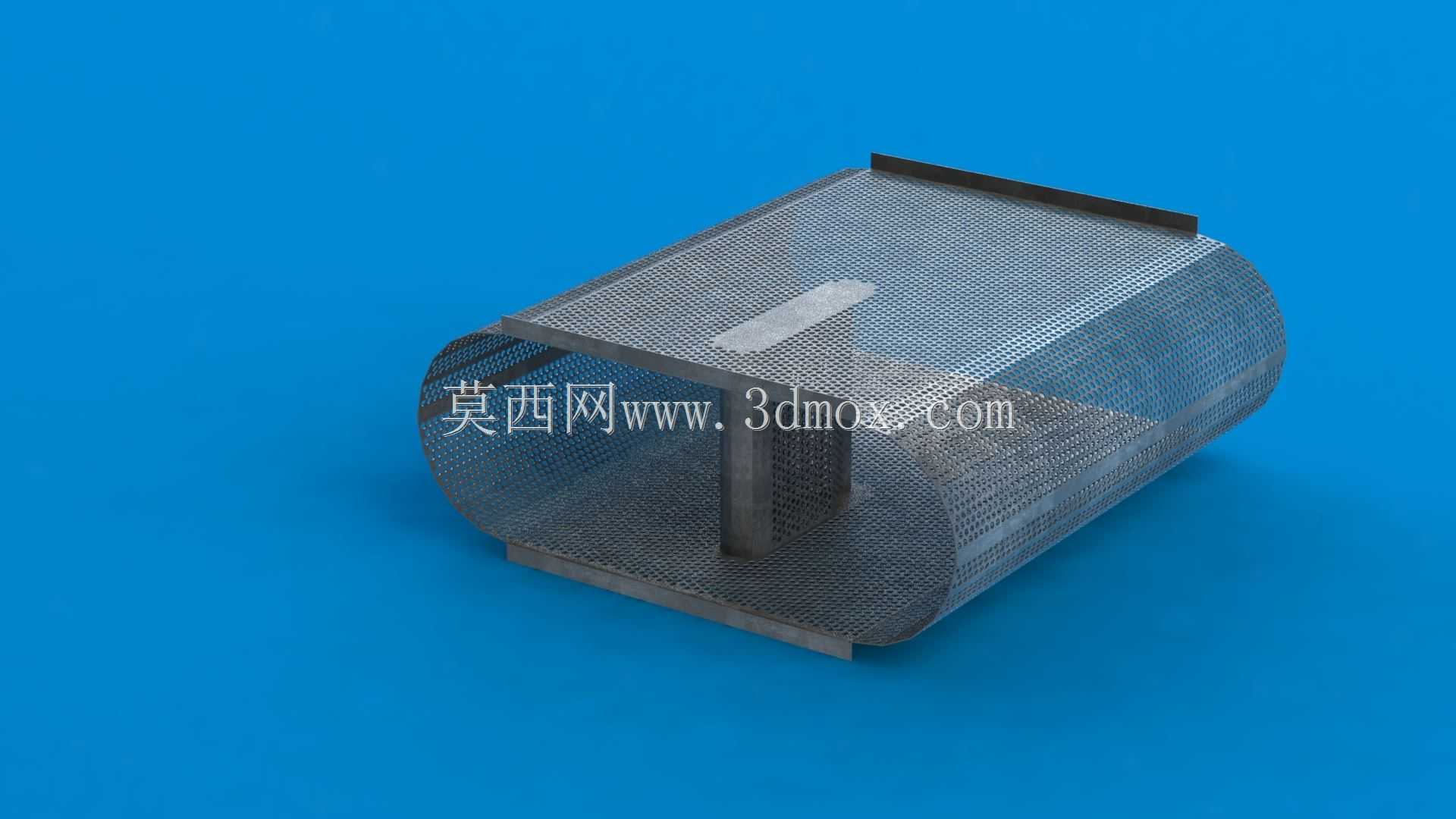

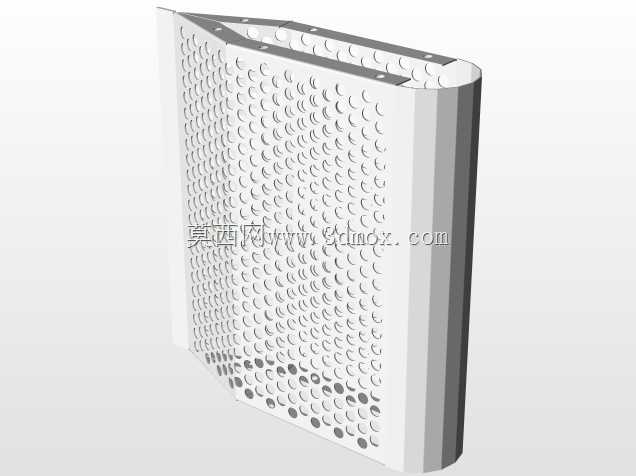

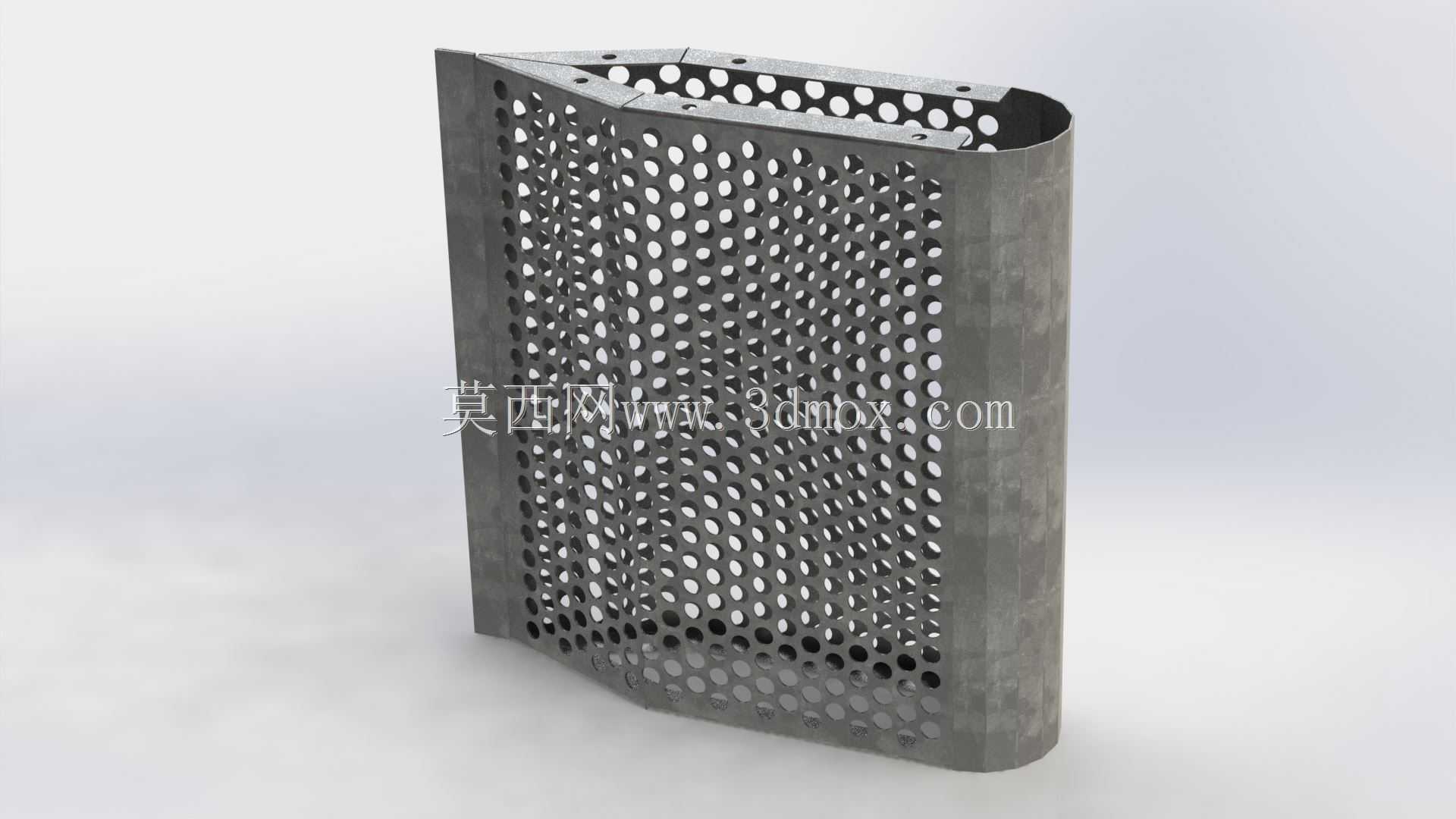

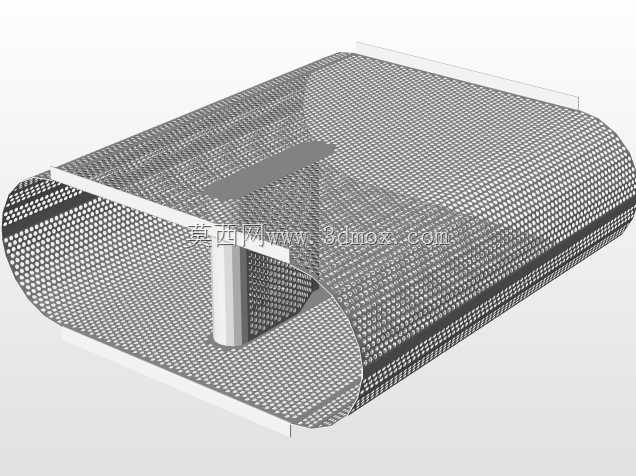

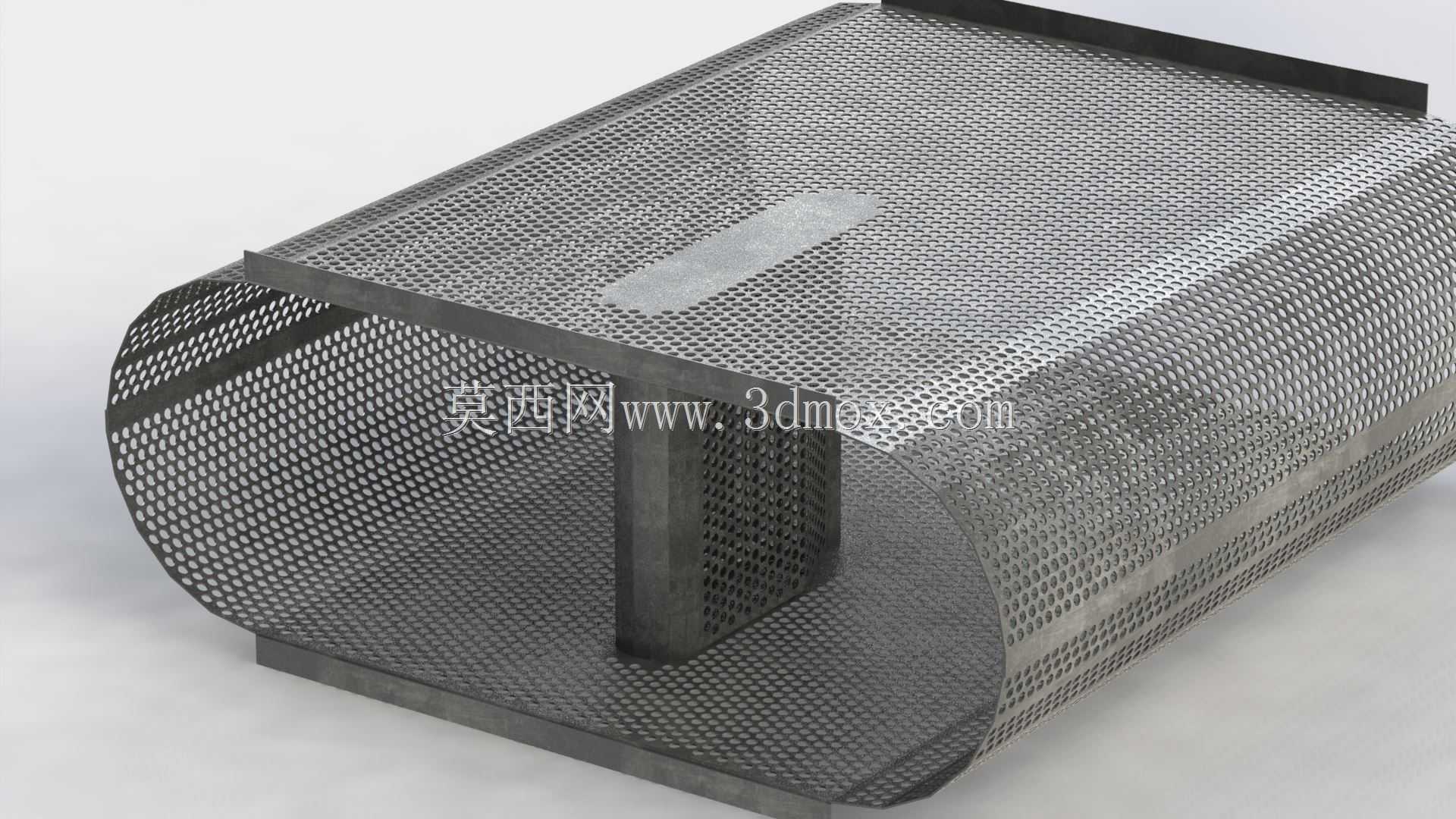

　　在工业减振降噪的工程场景里，这类内置穿孔金属构件常被布置在阻尼减振装置的腔体内部，承担着分流介质、耗散振动能量、阻隔高频振动传递的核心作用，不少需要兼顾通风通流与减振效能的设备舱段、流体管路减振段、动力单元包覆结构里，都能见到同类型结构的应用。不同于实心挡板的刚性阻隔设计，该构件采用整张穿孔薄板弯折成型，主体弯折出带圆弧过渡的U型包覆轮廓，中间垂直铆接一道竖向支撑挡板，所有拼接位置均采用铆接工艺完成固定，没有额外的焊接热影响区，能避免焊接变形带来的平面度偏差，保证穿孔区域的通流一致性。从结构设计逻辑来看，外层穿孔围板的孔径、开孔率经过匹配计算，当振动波传递到穿孔板表面时，一部分振动能量会被密集的小孔切割耗散，

　　配合腔体内填充的阻尼材料，能大幅削弱振动沿结构件的传递效率；中间的竖向挡板一方面起到支撑围板轮廓的作用，避免薄板在长期振动工况下出现形变塌陷，另一方面能将腔体内部空间分隔成两个独立的阻尼腔，延长振动能量在腔体内的反射路径，进一步提升耗散效果。在安装边界上，该构件的外轮廓尺寸完全适配对应减振器的内腔尺寸，圆弧弯折段的曲率与减振器外壳的内壁曲率完全贴合，安装时可直接嵌入腔体内部，不需要额外设计复杂的定位结构，围板上下边缘预留的直边段可直接与减振器的端盖通过压合或者铆接完成固定，装配工序简单，适合批量生产装配。实际工况下，这类穿孔金属结构不仅要承受持续的振动载荷，还要兼顾介质通过的需求，比如应用在通风管路的减振段时，

　　穿孔结构不会阻断气流的正常通行，同时能把气流脉动带来的振动能量在穿孔位置逐步耗散，避免振动沿管路传递到下游设备；如果应用在动力设备的包覆减振结构里，穿孔板配合背后的阻尼吸声层，还能同时起到一定的噪声阻隔作用，比实心封闭结构的减重效果更突出，薄板材质的选用也能控制整体构件的重量，不会给减振装置带来过多的额外负载。设计过程中需要重点关注几个细节：首先是穿孔的排布均匀性，孔位偏差过大会导致局部区域通流阻力不一致，容易引发局部涡流带来额外的振动噪声；其次是弯折位置的工艺处理，圆弧段不能出现裂纹或者孔位撕裂的问题，弯折半径需要匹配薄板的厚度，避免加工过程中出现材料损伤；最后是铆接点的排布，竖向挡板与外层围板的铆接位置需要均匀分布，

　　保证连接强度的同时，不会因为铆接点过于密集导致板面出现凹凸变形，影响与外壳内壁的贴合度。这类结构没有复杂的异形曲面，所有成型工序都可以通过常规的钣金加工完成，冲孔、弯折、铆接三道核心工序就能完成成品加工，加工成本可控，而且金属材质的耐候性较好，在高低温、油污等常规工业环境下都能稳定工作，不会像非金属构件那样容易出现老化失效的问题。在进行三维建模时，需要重点还原穿孔的阵列规律、弯折段的曲率参数、铆接点的位置分布，保证模型的装配尺寸与实际加工要求一致，方便后续直接导入工程图纸生成加工参数，也能用于减振装置的整体装配仿真，验证构件与周边零件的干涉情况，提前排查装配间隙不足、定位偏差等潜在问题。
