在工业设备的风道衔接、防护壳体拼接以及传感器安装支架的配套结构中,这类带折弯角度的铆接钣金构件是十分常见的连接件,很多现场安装的技术人员都遇到过钣金折弯后角度回弹导致拼接错位、铆接孔对位偏差的问题,这个构件的设计正是针对这类现场痛点做了针对性的结构优化。从实际应用场景来看,这类构件多用于需要分段拼接的狭长型防护通道、设备走线槽的转角过渡段,或是传感器外置安装时的防护外壳转角,相比一体折弯成型的长尺寸构件,分段铆接的结构能规避大尺寸薄板折弯时的角度回弹累积误差,也能降低长尺寸钣金件运输过程中的变形概率。
设计过程中首先要考虑的是折弯回弹的补偿量,普通冷轧薄板在90度折弯时的回弹角通常在1到3度之间,具体数值和板材厚度、折弯下模开口宽度、材料屈服强度直接相关,这个构件的折弯段没有直接按理论90度做折弯切口,而是在折弯线位置预留了0.15倍板厚的回弹补偿切槽,同时在拼接面设计了等间距的铆接定位孔,孔位的公差带按H7级精度设计,既保证铆接时的定位精度,也能通过铆接后的拉紧力抵消残余的回弹应力,避免构件安装后出现角度张开、拼接缝隙超差的问题。

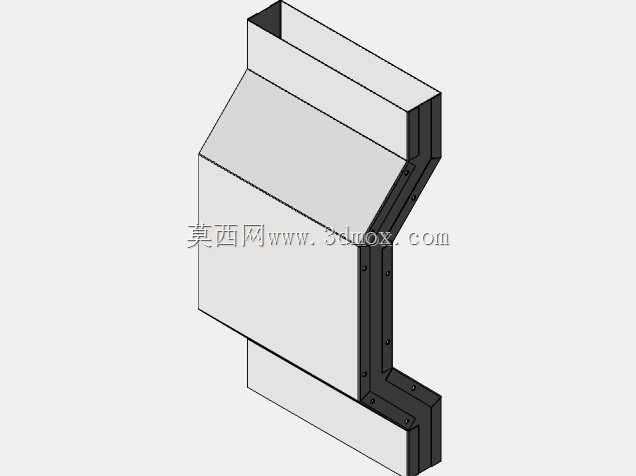

从外形尺寸来看,这个构件的整体截面为等宽矩形槽结构,槽体内宽根据配套的通道尺寸做匹配设计,两侧的铆接法兰边宽度统一为12mm,这个宽度既能保证铆接后法兰边有足够的结构强度,不会因为铆接冲击力导致法兰边变形,也不会因为法兰边过宽占用过多安装空间。安装边界方面,构件两端的直段长度预留了至少25mm的插接余量,和相邻段构件拼接时,直段可以插入相邻构件的槽体内,配合密封胶条就能实现基础的防尘防水效果,不需要额外设计搭接翻边,减少了加工工序。铆接孔的中心距统一设置为30mm,这个间距是薄板铆接的经验最优值,孔距过大会导致两段构件拼接后出现局部鼓缝,孔距过小则会增加铆接工作量,同时过多的铆接点也会导致钣金局部应力集中,在设备运行振动时出现铆接点开裂的问题。
实际选型使用时需要注意,这类构件的板材厚度通常选择1.2mm到2mm之间的冷轧钢板或是304不锈钢板,板材过薄会导致折弯后构件整体刚性不足,安装后容易出现晃动变形,板材过厚则会增大折弯回弹量,提高铆接时的装配难度。在做三维建模时,不能只绘制理论成型状态的结构,需要把折弯回弹后的自由状态角度、铆接压紧后的成型状态都做对应的模拟,尤其是铆接孔的位置,要按回弹补偿后的折弯角度来排布,避免按理论角度建模后,实际生产出来的构件孔位错位,无法完成装配。另外在折弯工序的排布上,要先冲裁铆接孔和折弯补偿切槽,再进行折弯作业,最后做铆接拼接,工序顺序不能颠倒,如果先折弯再冲孔,不仅冲孔定位难度大,还会因为冲孔时的冲击力导致已经折弯的角度出现变形,进一步加剧回弹带来的尺寸偏差。
这类带回弹补偿设计的铆接钣金构件,相比焊接拼接的同类型构件,不需要做焊后打磨和喷涂处理,加工效率更高,也不会出现焊接变形导致的角度偏差,在批量生产时的尺寸一致性更好,尤其适合传感器防护、精密设备风道这类对拼接缝隙、安装尺寸精度要求较高的应用场景。很多初级结构设计人员在做这类钣金件设计时,往往直接按理论折弯角度建模,忽略回弹补偿和铆接工艺的实际要求,导致生产出来的零件无法装配,不得不反复修模,这个构件的结构设计刚好可以作为这类折弯铆接钣金件的设计参考,从工艺端提前规避常见的加工和装配问题。
