摩托车改装格栅金属防护板结构设计

　　这款金属格栅防护板主要应用于跨骑式摩托车的散热器前端防护场景，日常骑行过程中，前轮带起的碎石、路面飞溅的杂物很容易直接撞击散热器散热鳍片，散热鳍片本身厚度极薄，受撞击后极易变形倒伏，长期累积会堵塞散热风道，降低散热器换热效率，严重时还会导致发动机水温过高，影响动力输出稳定性，这款防护板就是为阻隔这类外部冲击设计的外置防护构件。从结构设计逻辑来看，整体采用薄板冲压成型的工艺路线，基材选用冷轧钢板做表面喷塑处理，兼顾结构强度与户外耐锈蚀能力，主体板身做等间距平行横条镂空设计，镂空占比控制在六成左右，既保证足够的通风过流面积，不会阻挡散热器的正常进风需求，又能通过横条的刚性结构阻挡直径超过5mm的硬质杂物直接撞击散热芯体。

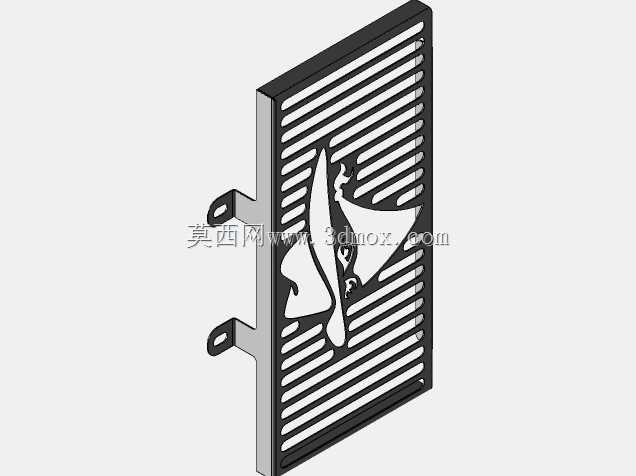

　　板身中部做了异形图案镂空，在不削弱整体结构强度的前提下兼顾改装外观的视觉效果，图案区域的镂空边缘都做了R0.8的圆角过渡，避免冲压加工过程中出现应力集中导致的板件开裂，也能防止安装维护时锐角划伤操作人员。安装结构上，板身左侧延伸出两个带安装孔的固定支耳，支耳与主板体采用一体折弯成型，没有额外焊接工序，减少加工环节的变形量，两个支耳的安装孔中心距严格匹配对应车型散热器前端的原有安装螺柱位置，安装时不需要额外打孔破坏原车结构，直接对齐螺柱锁紧螺母即可完成固定，安装间隙控制在3mm，避免车辆行驶过程中板件震动与散热器表面产生摩擦异响。从安装边界尺寸来看，整体板身的长宽尺寸完全覆盖散热器的正面迎风区域，边缘超出散热芯体12mm，

　　能够完全阻挡从正面各个角度飞溅来的杂物，板身与散热器表面预留15mm的安全间隙，即使板身受到较大冲击产生轻微变形，也不会直接接触到脆弱的散热鳍片，不会对散热器本身造成二次损伤。支耳的折弯角度经过反复校核，安装后板身与散热器迎风面保持平行，不会出现倾斜导致的局部防护缺口，固定孔位做了翻边处理，提升孔位的结构强度，长期受震动也不会出现孔位开裂、固定松动的问题。在实际使用场景中，除了基础的防碎石撞击功能，这款格栅板还能在车辆低速行驶或者原地怠速时，阻挡落叶、飞虫、路面扬尘直接附着在散热器鳍片缝隙中，减少日常维护时清理散热器的频次，尤其是在非铺装路面骑行时，防护作用更加明显，能够大幅降低散热器被杂物打漏的故障概率。

　　设计过程中对板身的刚性做了针对性优化，横条的宽度设置为6mm，厚度选用2mm的冷轧钢板，即使受到直径10mm左右的碎石以60km/h的速度撞击，也不会出现横条变形断裂的问题，同时整体重量控制在300g以内，不会给车头增加额外的负重，也不会影响车辆的转向操控手感。表面处理采用黑色哑光喷塑，既能够适配多数摩托车的深色外观风格，哑光材质也不会在晴天骑行时反射阳光干扰驾驶员视线，喷塑层的附着力达到国标二级要求，长期经历雨水冲刷、紫外线照射也不会出现起皮脱落的问题。
