大黄蜂主题摩托车散热格栅结构设计

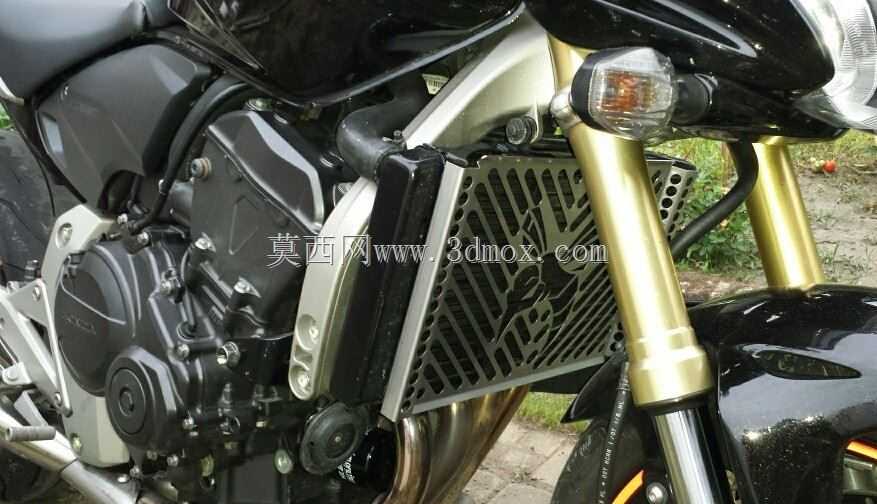

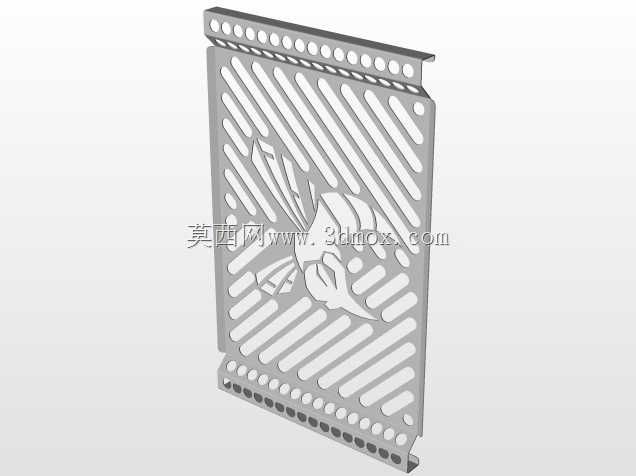

　　这款格栅构件主要适配中小排量跨骑式摩托车的前部散热区域，日常骑行场景中，它同时承担散热导流、车体防护与外观装饰三重作用，是兼顾实用功能与个性化表达的改装类五金构件。从结构设计逻辑来看，整体采用薄板一体冲压成型思路，基材选用常见的冷轧钢板，厚度控制在1.2mm-1.5mm区间，既保证足够的结构抗冲击强度，避免骑行中飞石击打造成散热器芯体损伤，又不会过度增加车头前部的负重，对整车配重的影响控制在可忽略范围内。格栅的安装边界完全匹配对应车型散热器的外围安装孔位，上下边缘预留的等距圆孔为标准安装定位孔，孔位公差控制在±0.1mm，可直接替换原厂同位置格栅构件，无需额外对车体安装位进行打孔、焊接等二次加工，适配性覆盖市面多款同平台街车车型。

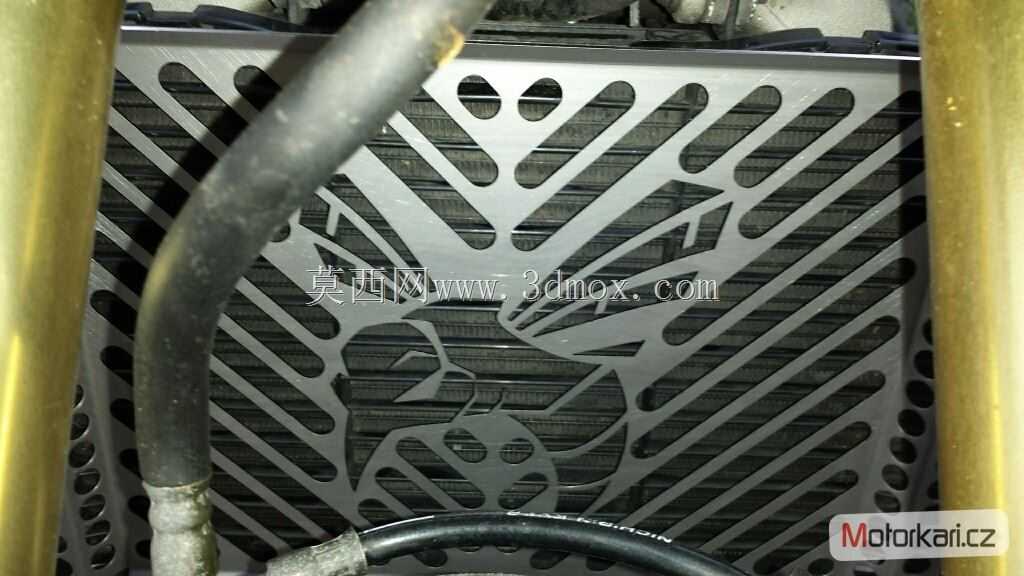

　　镂空区域的设计做了双重考量，斜向排布的长条形镂空槽首先满足散热通风的核心需求，气流通过斜向导流槽可以更顺畅地穿过格栅覆盖区域，直接带走散热器工作时产生的热量，相比直向开槽的结构，斜向布局还能在车辆高速行驶时打乱正面气流的直吹路径，减少气流直接冲击散热器翅片造成的风噪，同时避免大体积杂物直接贯穿格栅撞击散热芯体。中部的大黄蜂造型镂空采用连续曲线切割工艺，所有镂空边缘都做了R0.5mm的圆角钝化处理，既避免加工后锐边造成安装时的割伤风险，也能减少应力集中点，提升薄板构件的抗疲劳强度，应对日常骑行中的持续振动不会出现裂纹、断裂问题。

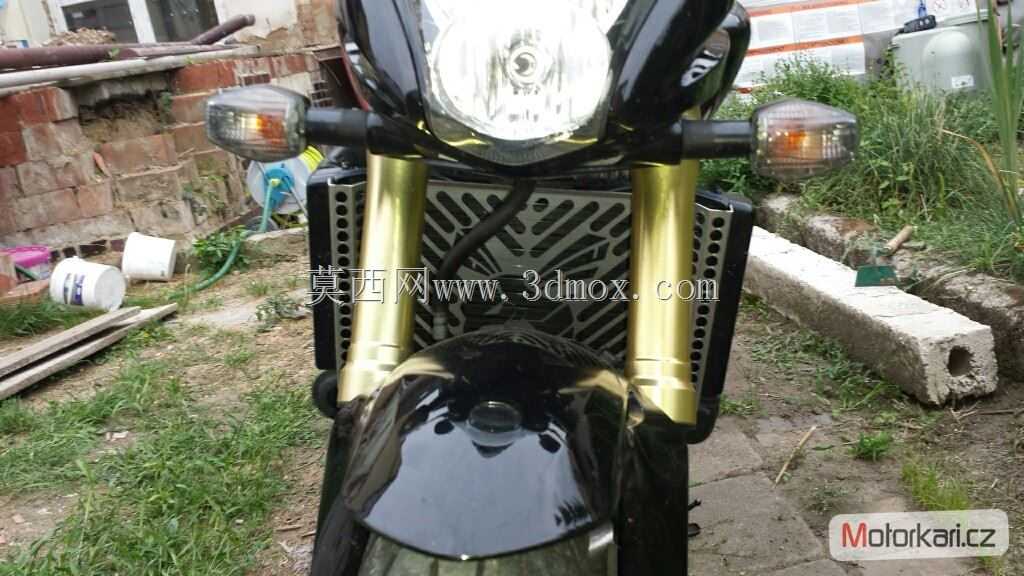

　　从实际使用场景出发，这款格栅的表面处理可适配喷塑、阳极氧化、电镀等多种工艺，用户可根据自身车体配色选择对应的表面处理方案，安装后不会遮挡原厂车灯、转向灯等外露功能件，也不会影响前部牌照架的安装视野。结构设计阶段已经做了振动模拟验证，在摩托车常用的50-120km/h行驶速度区间，格栅的固有频率避开了发动机怠速与常用转速下的共振区间，长期使用不会出现松动、异响问题。上下边缘的翻边结构做了5mm的90度折边处理，进一步提升薄板整体的结构刚性，即使受到轻微的侧向挤压，也不会出现大面积变形，有效保护后部的散热器铝制翅片不被磕碰变形，避免因散热芯体变形导致的散热效率下降、冷却液渗漏等故障。

　　针对改装场景的适配性，这款格栅的整体外轮廓做了收边处理，安装后与周边车体覆盖件的间隙控制在2mm以内，不会出现突兀的凸起或缝隙过大的问题，兼顾个性化外观与整车的装配整体性。镂空率经过反复测算控制在65%左右，在保证足够防护面积的前提下，最大化通风散热效率，即使在夏季低速爬坡、长时间怠速等极端工况下，也不会因为格栅遮挡造成散热器散热效率不足，导致发动机水温过高的问题。所有开孔的排布都避开了散热器的进出水管路、温度传感器安装位置，安装过程中不会与周边管线产生干涉，普通用户借助常用随车工具即可完成拆装，无需专业维修人员操作。
