本田大黄蜂摩托车水箱防护格栅结构

　　这款防护格栅主要适配本田大黄蜂系列摩托车，核心安装位置在车头散热水箱前端，属于摩托改装与原厂配套场景中常用的防护类五金构件。日常骑行过程中，路面飞溅的碎石、高速卷起的硬质杂物、甚至郊外骑行时碰到的枝桠都很容易击穿水箱散热鳍片，一旦散热芯体被打漏，冷却液快速流失就会导致发动机高温拉缸，这类防护件的核心作用就是在不阻挡散热气流的前提下，在水箱外侧形成一道物理屏障，阻挡异物直接冲击脆弱的铝制散热芯体。

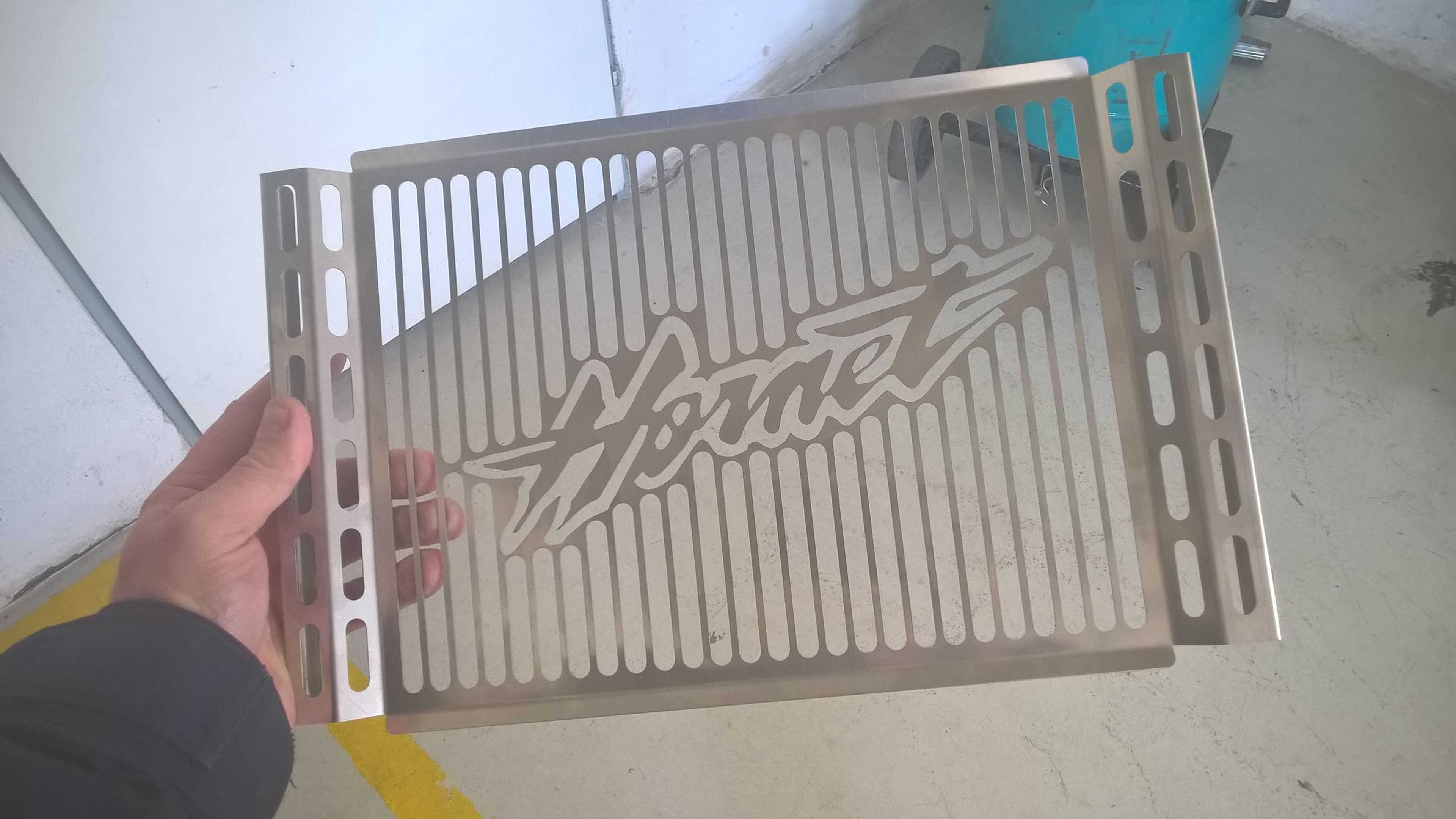

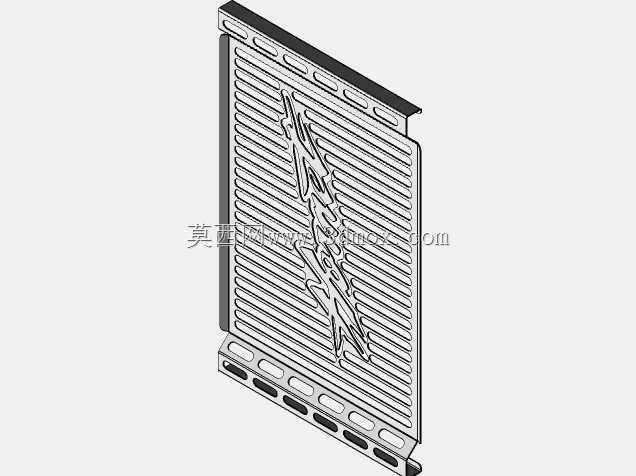

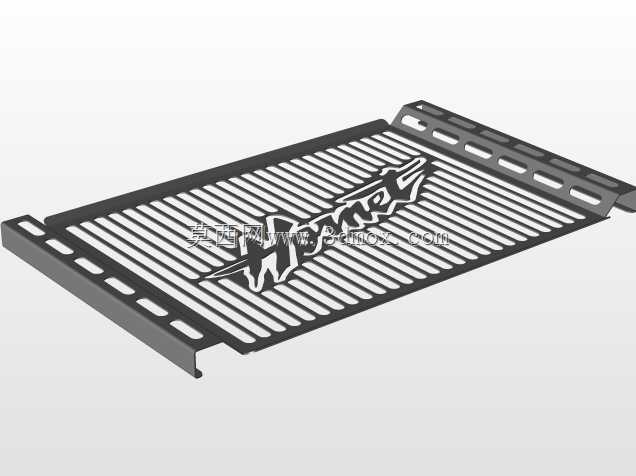

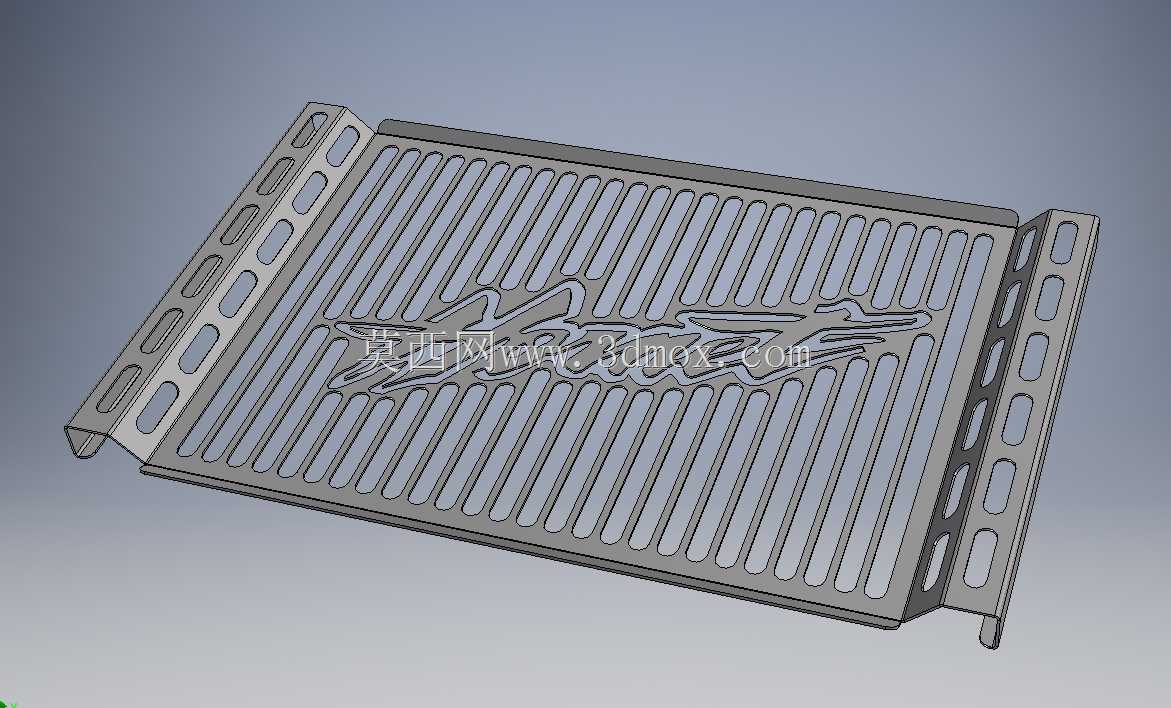

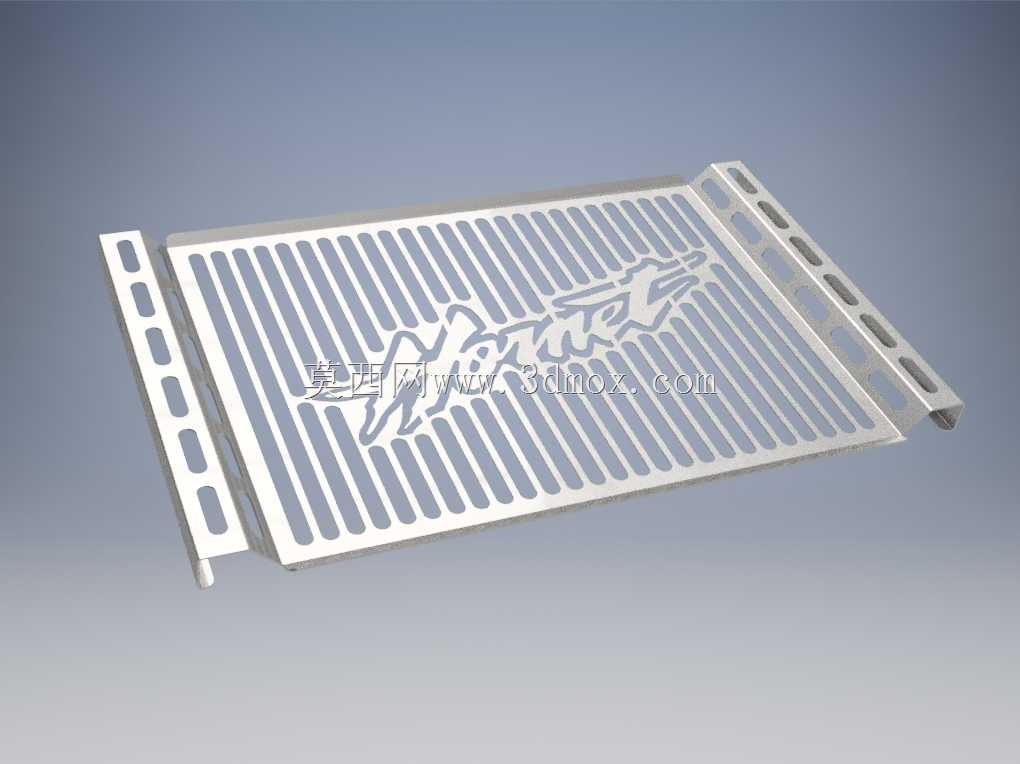

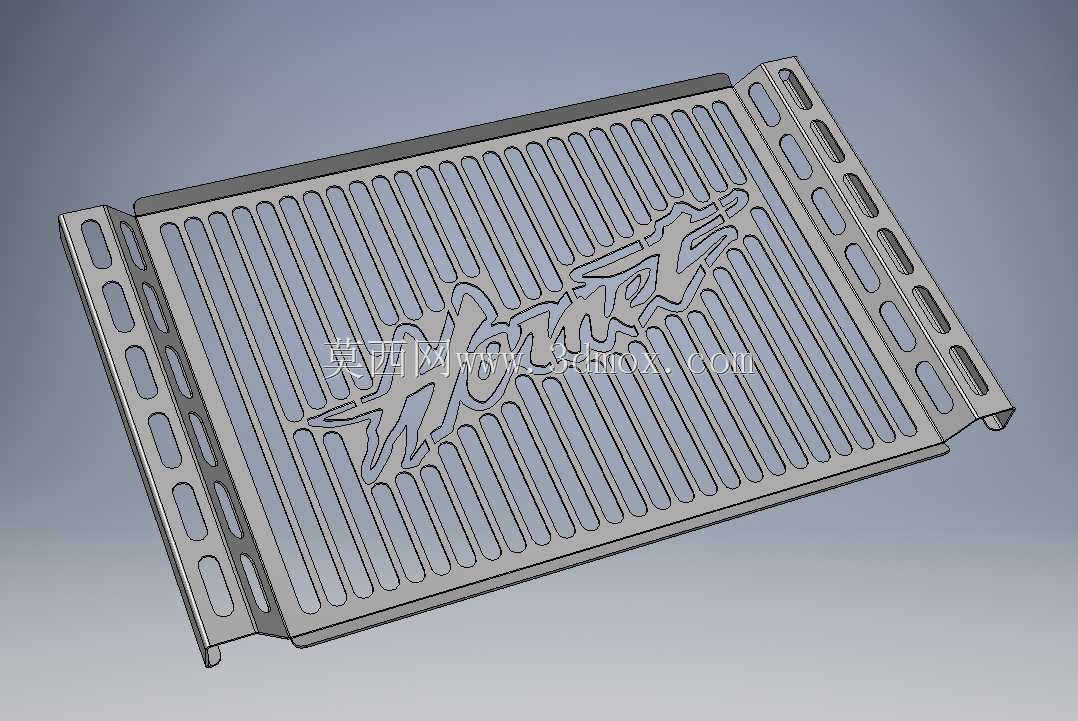

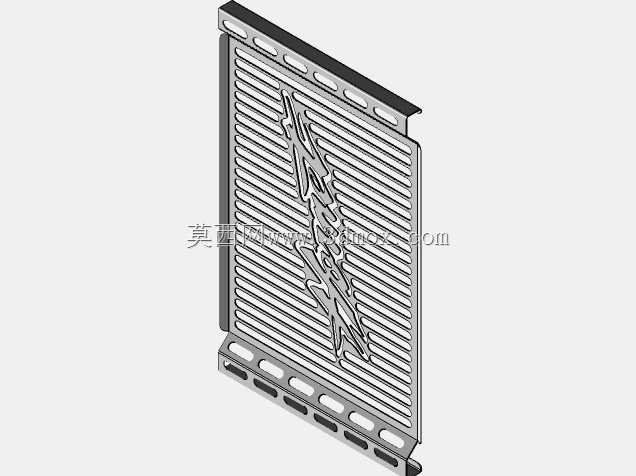

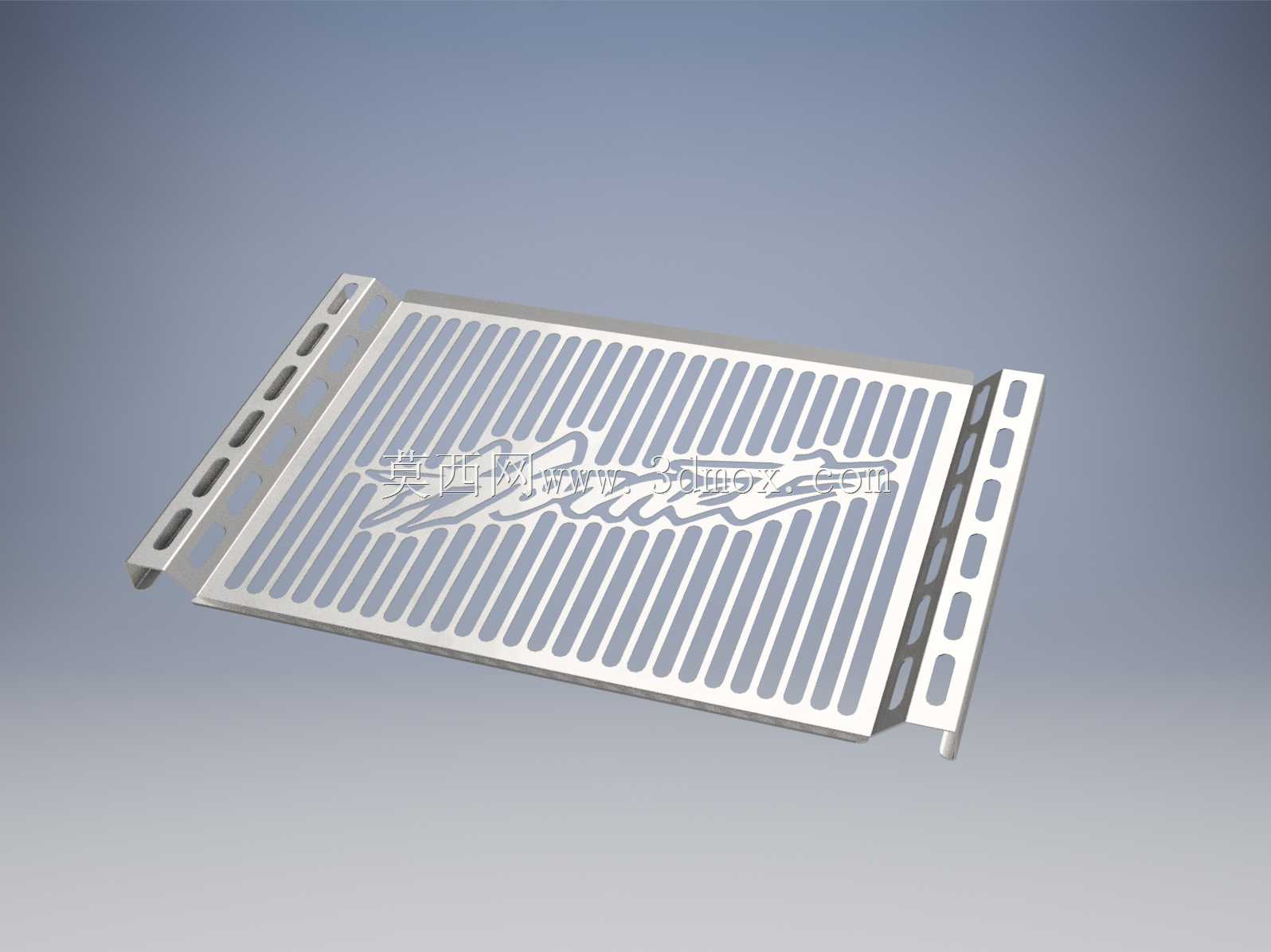

　　从结构设计来看，整体采用薄钢板冲压成型工艺，主体区域做了等间距的长条形通槽开孔，槽宽控制在8mm以内，既保证超过70%的通风开口率，满足水箱高速行驶时的撞风散热需求，又能阻挡绝大多数直径大于槽宽的碎石杂物直接接触散热片。格栅中部做了专属的造型浮雕冲压，在不额外增加板材厚度的前提下，通过冲压形成的凹凸筋位提升整体板面的抗冲击刚度，避免高速行驶时板面受风压产生振颤异响。两侧的安装翻边采用90度折弯处理，翻边上开设多组长圆孔，长圆孔的长度方向沿车身纵向布置，可兼容±5mm的安装位置公差，适配不同批次车架的安装孔位偏差，安装时直接对准水箱两侧的原厂安装支架，用标准螺栓紧固即可，不需要额外打孔修改原车结构，安装边界完全匹配原车水箱外围的预留空间，不会和周边的大灯支架、侧导流罩产生运动干涉。

　　设计过程中首先要确认的就是安装边界尺寸，需要完全贴合水箱前端的轮廓，整体宽度比水箱芯体宽出15mm，上下高度完全覆盖水箱散热区域，两侧翻边的折弯高度控制在20mm，刚好跨过水箱侧边的塑料水室，不会挤压水室造成密封渗漏。板面的条形开槽方向顺着骑行时的气流方向布置，减少气流通过时的风阻，同时避免开槽处产生紊流导致的高频风噪。中部的造型冲压深度控制在3mm，既保证造型辨识度，又不会因为冲压过深导致板材局部拉伸变薄，影响结构强度，冲压后的板材整体做喷塑防锈处理，耐受日常骑行中的雨水、泥点腐蚀，长期使用不会出现锈迹流挂影响外观。

　　实际使用场景中，这类防护格栅除了防碎石冲击，在日常挪车、轻度倒车时也能起到一定的缓冲作用，避免水箱直接被外力磕碰。不同于市面上那种粗钢丝编织的护网，这种整体冲压的格栅刚度更高，不会因为长期受振出现钢丝变形、松脱的问题，安装后的贴合度更好，不会和水箱表面产生摩擦磨损散热鳍片。设计时还要考虑维修便利性，格栅安装后不会遮挡水箱的放水螺栓、水温传感器接口，后续更换冷却液、检修传感器时不需要拆除整个格栅，减少维护工作量。板面的开孔边缘都做了去毛刺处理，不会出现锐边割伤安装人员的问题，所有折弯处的圆角半径控制在1mm，避免应力集中导致的折弯处开裂，适配摩托车长期行驶中的振动工况，不会因为持续的交变载荷出现结构疲劳断裂。
